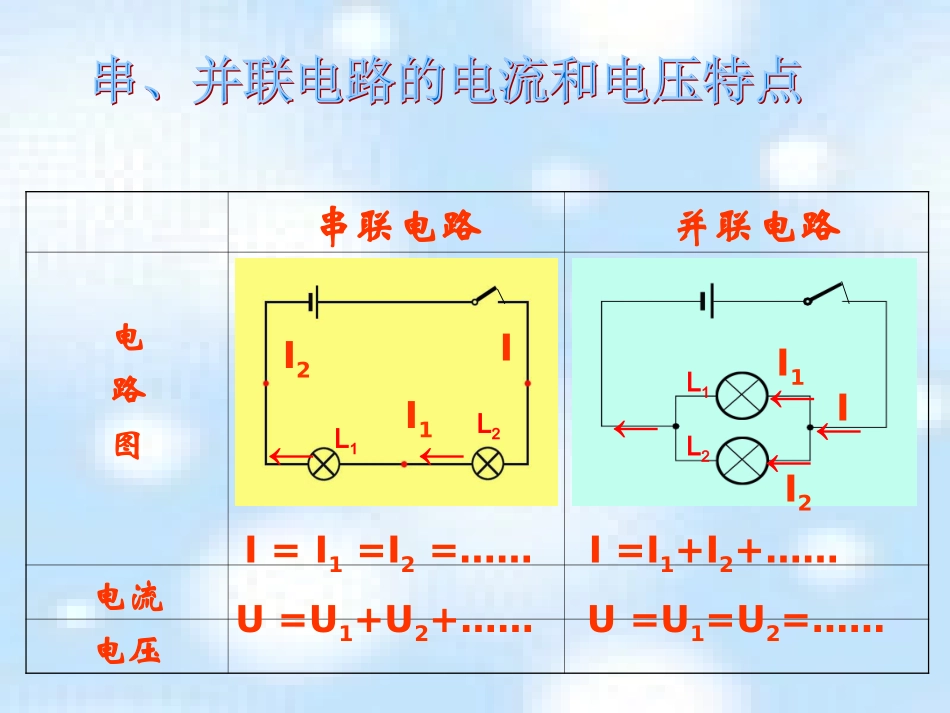

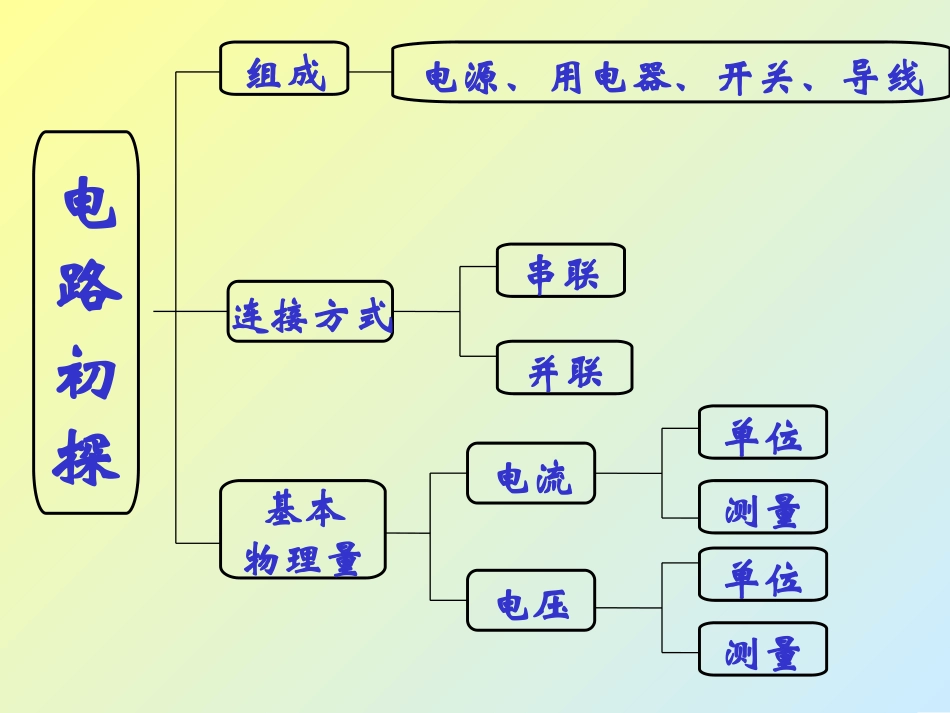

启明初三物理组启明初三物理组组成电源、用电器、开关、导线电流电压连接方式基本物理量串联并联电路初探单位测量单位测量串联电路并联电路电路图电流电压I=I1=I2=……I=I1+I2+……U=U1+U2+……U=U1=U2=……II1I2←←II1I2←←←←L1L2L1L21.关于电表读数的问题2.电路故障分析4.判断电表类型3.电路图连接5.电路初探的综合题1.关于电表读数的问题1.如图所示，当开关S闭合时，两只电流表的示数分别由(b),(c)两图读得，则电灯L1中的电流是（）A.0.8AB.0.16AC.0.52AD.1.28ADDL1L2V1VVV1L1两端电压=____L2两端电压=____电源电压=_____2.如图2V2V6V6V4V4V2.电路故障分析4．某同学做实验时，如图连接电路，闭合开关后，灯泡正常发光，但电流表指针不动，电压表读数正常，那么有可能是（）A．电流表已被烧坏，致使电路不通B．电流表完好，但未与导线接牢C．灯L的灯座接线处短路D．电流表接线处碰线（电流表被短路）D5.如图所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（）A．L1的灯丝断了B．L2的灯丝断了确C．L1的接线短路D．L2的接线短路CVL1L2S6.如图，电源电压为6V，开关S闭合时，电压表的示数为6V，出现此现象的原因可能是（）6.如图，电源电压为6V，开关S闭合时，电压表的示数为6V，出现此现象的原因可能是（）A.L1短路或L2断路B.L1断路或L2短路C.L1和L2都断路D.L1和L2都短路A.L1短路或L2断路B.L1断路或L2短路C.L1和L2都断路D.L1和L2都短路BB7.如图所示，电源电压保持不变，闭合开关S后，灯泡L1、L2都发光。一段时间后，其中一只灯泡突然熄灭，而电流表电压表的示数都不变，产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路D3.电路图连接8.如图所示,根据已知电路图连接实物。L1L2315S＋SL2－AL1_+V_+SL1L2AVL1S9.根据已知电路实物连接情况,画出电路图。+→L2→L1→S1→A－L2L1S1S2315L2L1S2VAS1S2→＋V－+10.按照电路图要求连接实物L2L1VA4.判断电表类型SabL1L211.如图所示的电路中，a、b是两只电表，则（）A、a是电流表，b是电压表；B、a是电压表，b是电流表；C、a、b都是电流表；D、a、b都是电压表。ASL1L2abcSL1L2abc12.现有两只灯泡它们既可以串联也可以并联，那么在串联时三个圆圈中该填入何种电表符号，在并联时，又该填入什么电表符号？如图示。AVVVAA＋＋－－－－－－＋＋＋＋5.电路初探的综合题13.L1、L2、L3是三只相同的灯泡，电压表V1、V2的示数为6V，问：（1）L1、L2、L3的连接方式是怎样的？（2）电压表V1、V2示分别测的是什么电压？（3）电源电压为多大？14、电压表示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A，试问：通过L1的电流和L2两端的电压分别是多少？3.在如图(甲)所示电路中,当闭合开关后,两个电压表指针偏转均如图(乙)所示,则电灯L1和L2两端的电压分别为()A.4.00V和1.20VB.1.20V和6.00VC.4.80V和1.20VD.6.00V和1.20V+V2L1L2(甲)A2V1A1S(乙)C.4.80V和1.20V15.（05年镇江)如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断[]A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路
