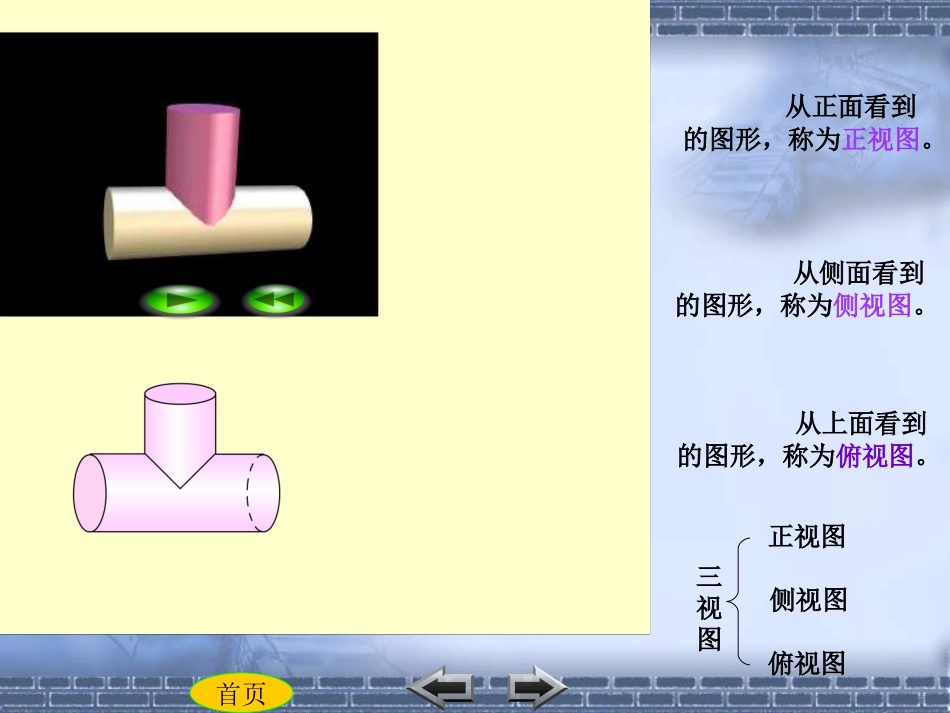

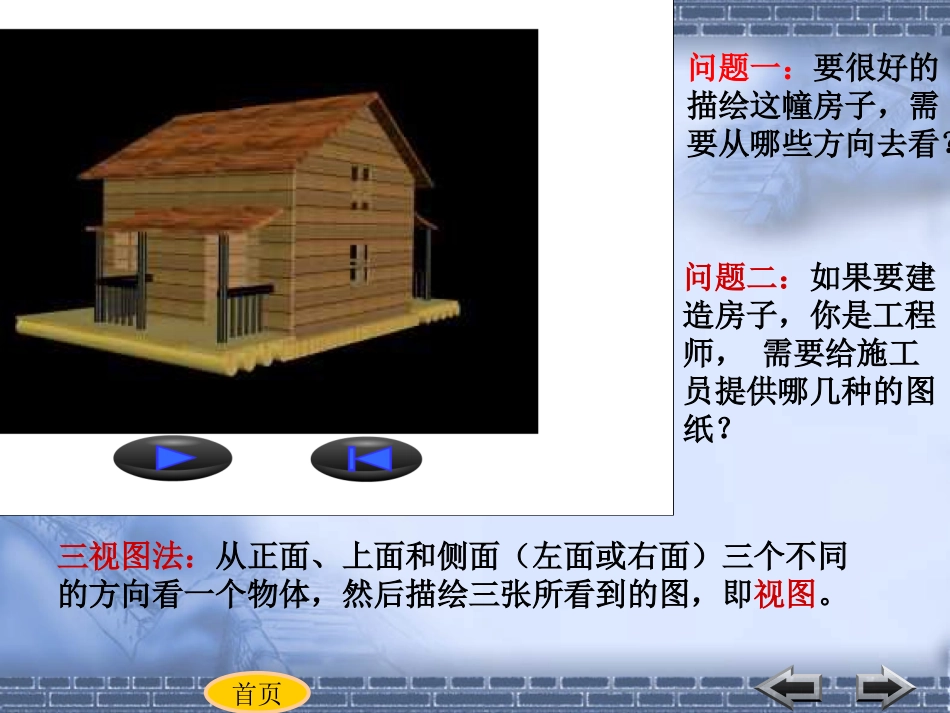

三视图—由立体图形到视图三视图法三视图例1例2练习结束问题二：如果要建造房子，你是工程师，需要给施工员提供哪几种的图纸？三视图法：从正面、上面和侧面（左面或右面）三个不同的方向看一个物体，然后描绘三张所看到的图，即视图。首页问题一：要很好的描绘这幢房子，需要从哪些方向去看？从正面看到的图形，称为正视图。从上面看到的图形，称为俯视图。从侧面看到的图形，称为侧视图。三视图正视图侧视图俯视图首页画出如图4.2.3和图4.2.4所示的正方形和圆柱的三视图。例14.2.34.2.4正视图左视图俯视图4.2.5解：如图4.2.5，正方体的三视图都是正方形。首页正视图左视图俯视图4.2.6如图4.2.6，圆柱的正视图和左视图都是长方形，俯视图是圆。首页画出如图4.2.7所示四棱锥的三视图。例2解：四棱锥的三视图如图4.2.8：正视图左视图俯视图4.2.74.2.8首页正视图左视图俯视图长宽高长高宽高长宽长对正,高平齐,宽相等.练习1、画出下列立体图形的三视图。2、指出左面三个平面图形是右面这个物体的三视图中的哪个视图。（（（正视图)俯视图)左视图)首页作业从三个方向看从三个方向看从正面看从正面看从三个方向看从三个方向看正视图左视图俯视图视图议一议⑵从正面、侧面、上面看这些几何体，它们的形状各是什么样的？⑶你能画出各物体的三种视图吗？试试看.⑴下图中物体的形状分别可以看成什么样的几何体？视图在七年级（上）的学习中，我们已经学习了立方体及其简单组合体的三种视图，你还记得是哪三种视图吗？你能画出下图的正视图、左视图和俯视图吗？视图正视图俯视图左视图注意：画三种视图有一定的要求.主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽，因此在画三种视图时，主、俯视图要长对正，主、左视图要高平齐，左、俯视图要宽相等.视图⒉你能想像出它们的主视图、左视图和俯视图吗？⒈图中的几何体你认识吗？⒊你能画出它们吗？视图实线与虚线的区别主视图与左视图矩形宽的不同由三视图描述几何体由三视图描述几何体H:\È˽̰æ¾ÅÄ꼶ϲáµÚ¶þÊ®¾ÅÕÂͶӰÓëÊÓͼ½Ì下面所给的三视图表示什么几何体?直四棱柱下面所给的三视图表示什么几何体?直五棱柱下面所给的三视图表示什么几何体?圆锥下面所给的三视图表示什么几何体?下面所给的三视图表示什么几何体?下面所给的三视图表示什么几何体?321做一做：由几个相同的小立方块搭成的几何体的俯视图如图所示。方格中的数字表示该位置的小方块的个数.请画出这个几何体的三视图。下面是一个物体的三视图，试说出它的形状主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状主视图俯视图左视图下面图(1)与图(2)是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数.请画出这两个几何体的主视图、左视图.32142主视图左视图12342下面图(1)与图(2)是几个小方块所搭几何体俯视图,小正方形中的数字表示在该位置的小立方块的个数.请画出这两个几何体的主视图、左视图.主视图左视图1.某两个物体的三视图如图所示.请分别说出它们的形状.2.由几个相同的小立方块搭成的几何体的俯视图如图所示.方格中的数字表示该位置的小方块的个数.请画出这个几何体的三视图.321用小立方块搭一个几何体，使得它的主视图如图所示，这样的几何体只有一种吗？它最少有多少个小立方块？最多需要多少个立方块？摆一摆，试一试。动手实践动手实践用6个相同的小方块搭成一个几何体,它的俯视图如图3-25所示.则一共有几种不同形状的搭救法(你可以用实物模型动手试一试)?你能用三视图表示你探究的结果吗?图3-25探究活动探究活动
