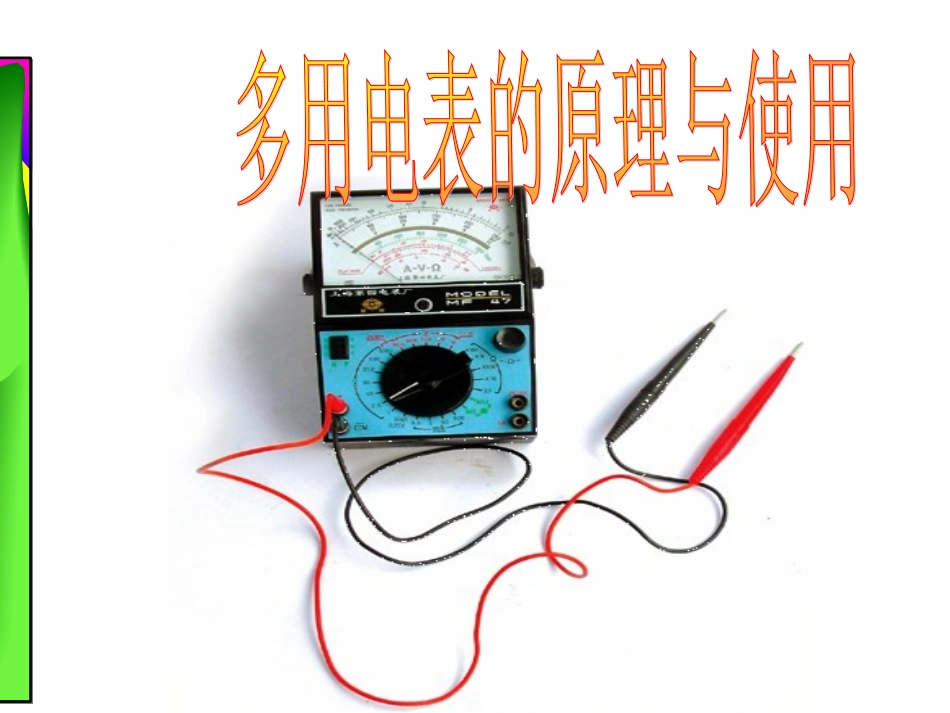

物理选修3-1_多用电表的使用VIP免费

物理选修3-1_多用电表的使用_第1页
1/29
物理选修3-1_多用电表的使用_第2页
2/29
物理选修3-1_多用电表的使用_第3页
3/29

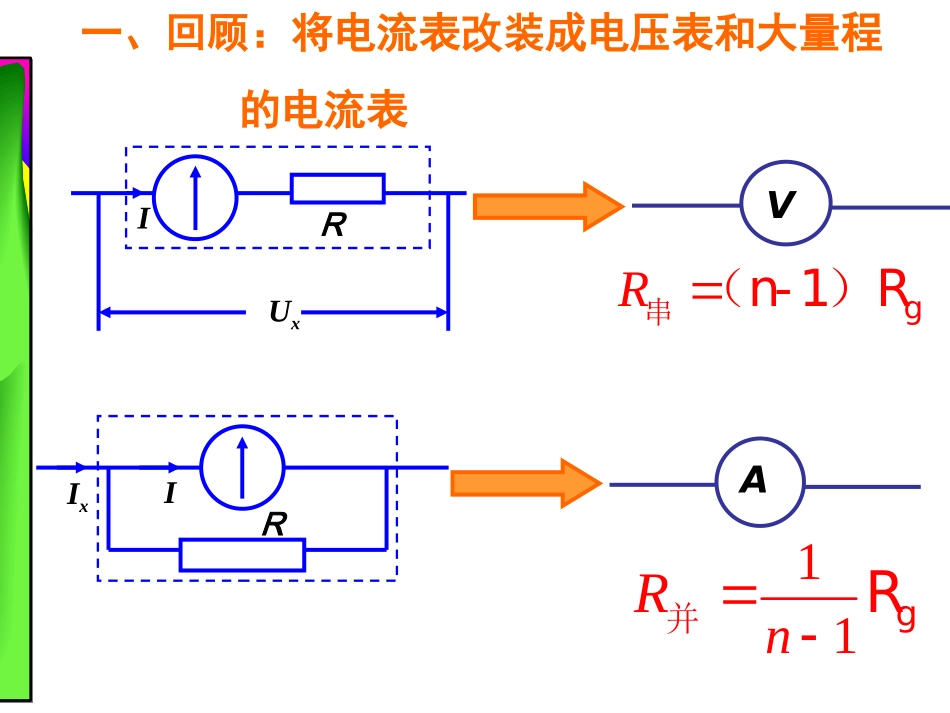

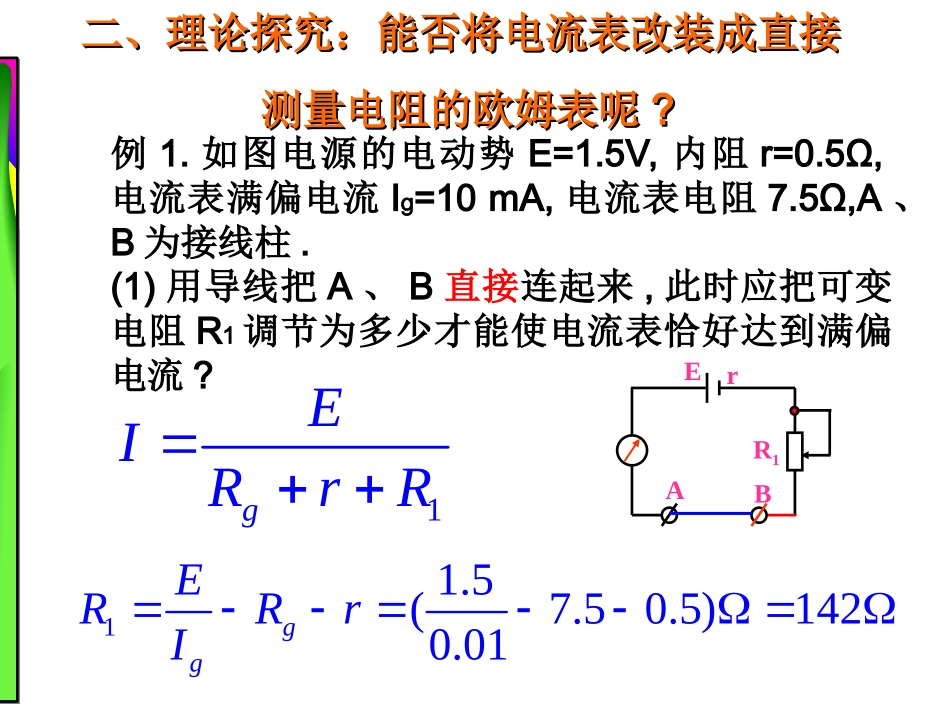

Rg串(n-1)R一、回顾:将电流表改装成电压表和大量程的电流表UxIRVIIxRA11nRg并R1gEIRrR二、理论探究:能否将电流表改装成直接二、理论探究:能否将电流表改装成直接测量电阻的欧姆表呢测量电阻的欧姆表呢??例1.如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻7.5Ω,A、B为接线柱.(1)用导线把A、B直接连起来,此时应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流?R1ABEr11.5(7.50.5)1420.01ggERRrI2121.557.50.5142150gEIAmARrRR(2)调到满偏后保持R1的值不变,在A、B间接一个150Ω的电阻R2,电流表指针指着多少刻度的位置?R1ABEr(3)如果把任意电阻R接在A、B间,电流表读数I与R的值有什么关系?把任意电阻R接到A、B之间,设电流表读数为I,则1gEIRrRR1.5150IR1.5(150)RI解出R1ABErR思考与讨论:思考与讨论:通过以上计算有何启发?能否将电流表通过以上计算有何启发?能否将电流表转换成直接测量电阻的仪表?转换成直接测量电阻的仪表?三、欧姆表1.1.内部电路内部电路::中值电阻:电流表的指针指到刻度盘的中央时所对应的值叫中值电阻gRRRrR中内123ABAA甲乙丙R1R2BAABAABR1R2A共同探究共同探究::电压表电流表和欧姆表都有一个表头能不能电压表电流表和欧姆表都有一个表头能不能让它们共用一个表头制成一个多用电表呢让它们共用一个表头制成一个多用电表呢??++++____6B1AG2345ASEE讨论与交流讨论与交流1、开关S调到哪两个位置上多用电表测量的是电流电流?2、调到哪两个位置上测量的是电压电压?3、调到哪两位置上测量的是电阻电阻?4、两个位置中哪个位置测量的量程量程大大?5、测电阻、直流电流、直流电压时,电流流经红、黑表笔有什么共同特点?+_+_特点:特点:电流均从红表笔红表笔流入多用电表!四、认识多用电表指针式多用电表指针式多用电表数字式多用电表数字式多用电表机械调零欧姆调零档位开关1.机械调零,用小螺丝刀旋动定位螺丝使指针指在左端电流零刻度处,并将红、黑表笔分别插入“+”、“-”插孔。2.选挡:选择开关置于欧姆表“×1”挡。3.短接调零:在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处(若“欧姆零点”旋钮右旋到底也不能调零,应更换表内电池)•4.测量读数:将表笔搭接在待测电阻两端,读出指示的电阻值•5.换一个待测电阻,重复以上2、3、4过程,选择倍率应该由被测电阻值与中值电阻值共同决定,可置于“×1”或“×10”或“×100”或“×1k”挡。•6.多用电表用完后,将选择开关置于“OFF”挡或交变电压的最高挡,拔出表笔。读数?•用多用表测量电流、电压或电阻时,表盘指针的位置如图所示。如果选择开关指在“V-50”位置时,测量结果为;如果选择开关指在“mA-10”位置时,测量结果为;如果选择开关指在“Ω—×100”位置时,测量结果为。•用多用电表测电阻时,若选择“×100”的欧姆档测量发现()•A.指针指在电阻刻度较靠近0Ω的某刻度线上,则应换用“×1k”的欧姆档测量•B.指针指在电阻刻度较靠近0Ω的某刻度线上,则应换“×10”或“×1”欧姆档测量•C.指针指在电阻刻度较靠近∝的某刻度线上,则应换用“×1k”的欧姆档测量•D.指针在电阻刻度较靠近∝的某刻度线上,则应换用“×10”或“×1”的欧姆档测量•练习用多用电表测电阻的实验中有关欧姆表的使用和连接,下列说法中正确的是()•A.黑表笔与表内电源正极相连,红表笔与表内电源负极相连•B.测电阻时,表针偏转角度越大,所测电阻越小•C.两表笔短接调零时,指针不能指在零位,可在读数时将原来的阻值扣除•D.读出表盘指示数值,即得测量值•如图所示是一个将电流表改装成欧姆表的示意图,此欧姆表已经调零,用此欧姆表测一阻值为R的电阻时,指针偏转至满刻度4/5处,现用该表测一未知电阻,指针偏转到满刻度的1/5处,则该电阻的阻值为()•A.4RB.5R•C.10RD.16R•用多用电表的欧姆挡测电阻时,•A.多用电表的指针右侧达满偏时,被测电阻值最大•B.多用电表的指针指示零欧时,说明通过被测电阻的电流最大•C.测电阻前,把面板上的选择开关置于...
