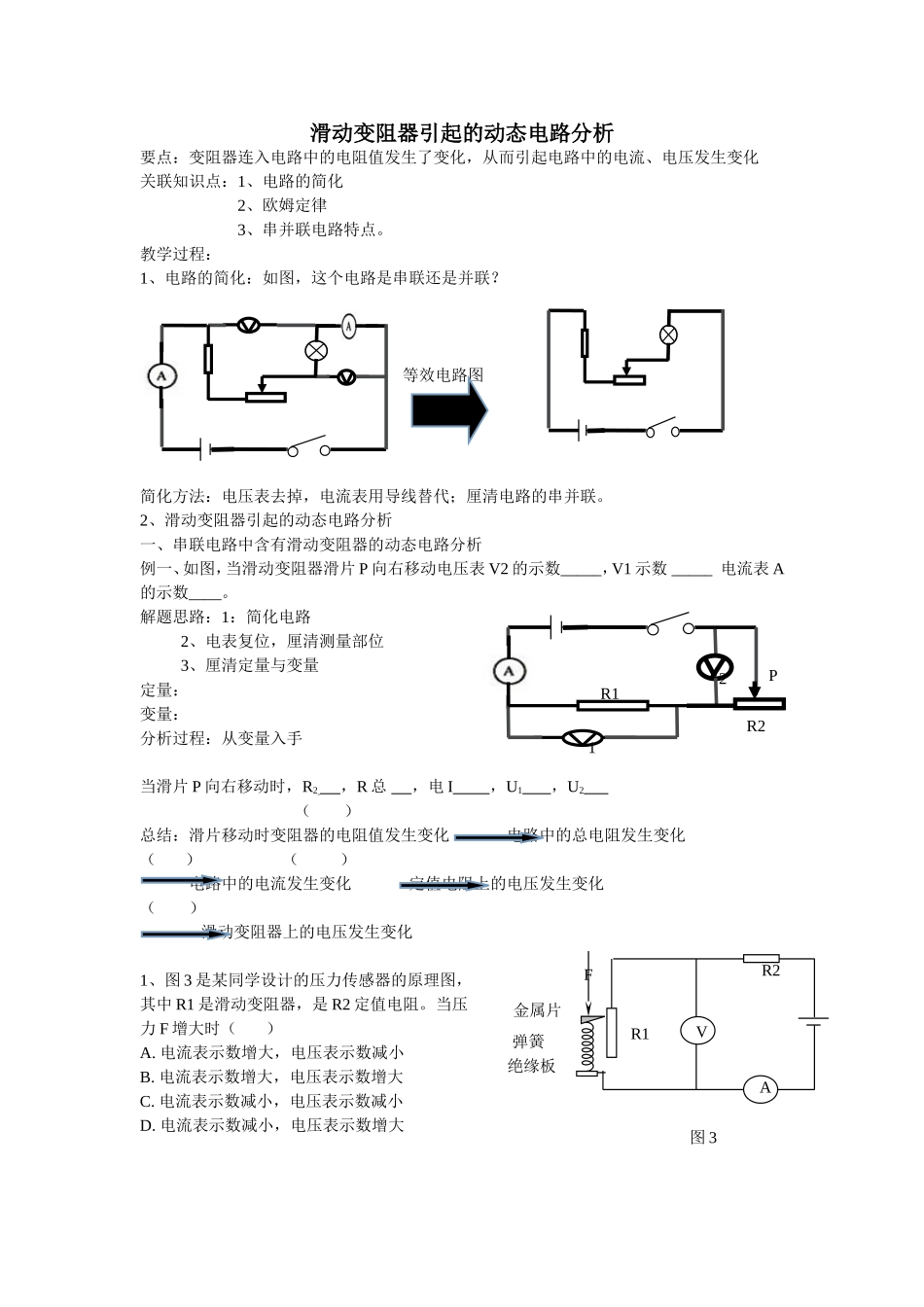

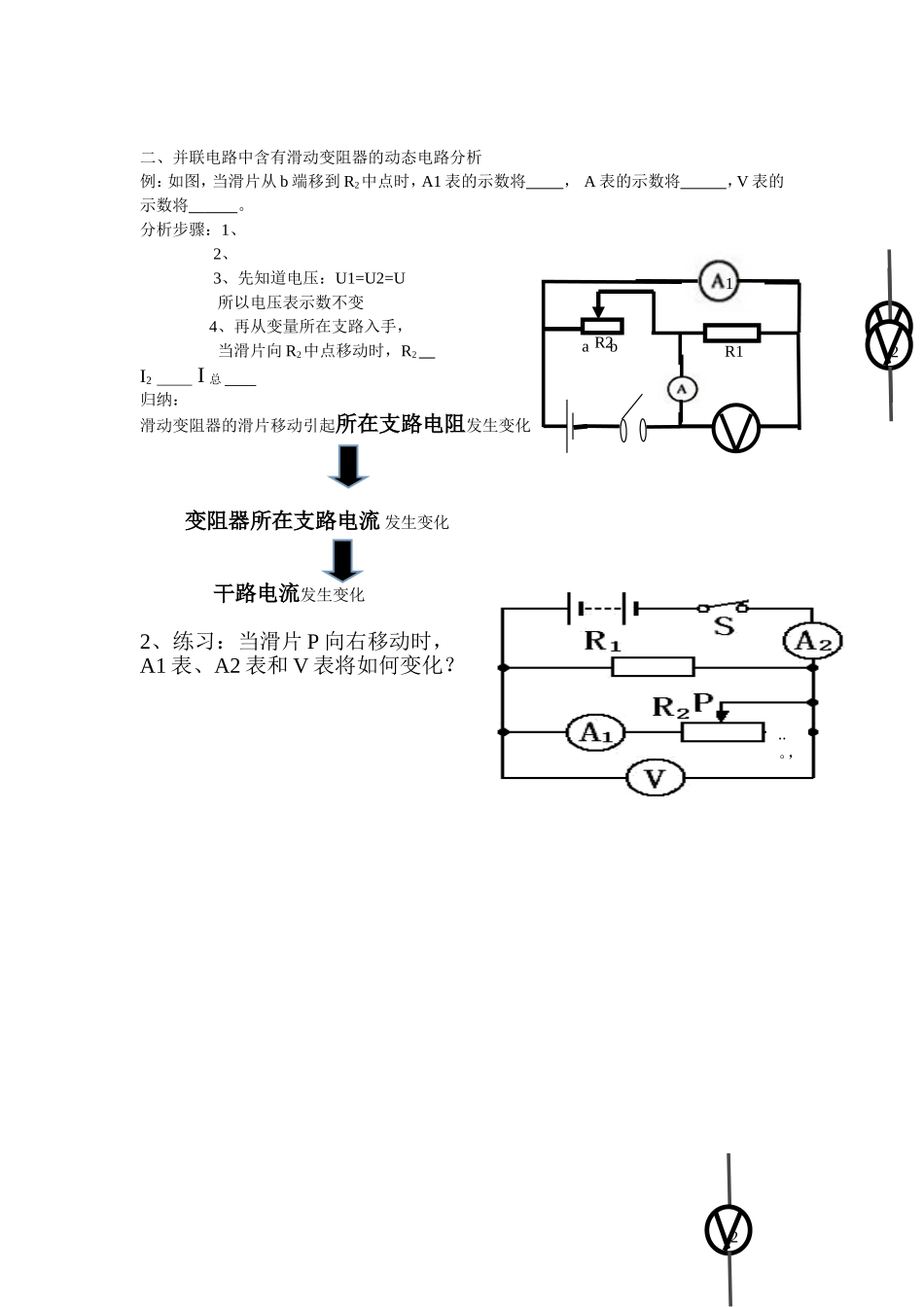

滑动变阻器引起的动态电路分析要点:变阻器连入电路中的电阻值发生了变化,从而引起电路中的电流、电压发生变化关联知识点:1、电路的简化2、欧姆定律3、串并联电路特点。教学过程:1、电路的简化:如图,这个电路是串联还是并联?等效电路图简化方法:电压表去掉,电流表用导线替代;厘清电路的串并联。2、滑动变阻器引起的动态电路分析一、串联电路中含有滑动变阻器的动态电路分析例一、如图,当滑动变阻器滑片P向右移动电压表V2的示数_____,V1示数_____电流表A的示数____。解题思路:1:简化电路2、电表复位,厘清测量部位3、厘清定量与变量定量:变量:分析过程:从变量入手当滑片P向右移动时,R2,R总,电I,U1,U2()总结:滑片移动时变阻器的电阻值发生变化电路中的总电阻发生变化()()电路中的电流发生变化定值电阻上的电压发生变化()滑动变阻器上的电压发生变化1、图3是某同学设计的压力传感器的原理图,其中R1是滑动变阻器,是R2定值电阻。当压力F增大时()A.电流表示数增大,电压表示数减小B.电流表示数增大,电压表示数增大C.电流表示数减小,电压表示数减小D.电流表示数减小,电压表示数增大P12R2R1图3弹簧R1FR2绝缘板金属片VA二、并联电路中含有滑动变阻器的动态电路分析例:如图,当滑片从b端移到R2中点时,A1表的示数将,A表的示数将,V表的示数将。分析步骤:1、2、3、先知道电压:U1=U2=U所以电压表示数不变4、再从变量所在支路入手,当滑片向R2中点移动时,R2I2I总归纳:滑动变阻器的滑片移动引起所在支路电阻发生变化变阻器所在支路电流发生变化干路电流发生变化2、练习:当滑片P向右移动时,A1表、A2表和V表将如何变化?222abR1R21..。,
