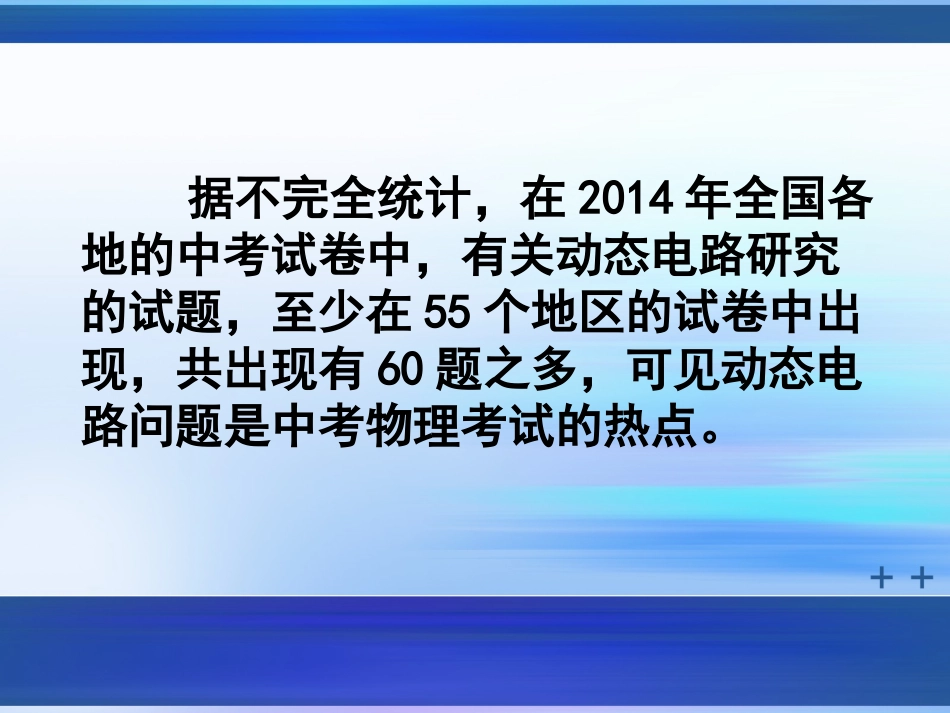

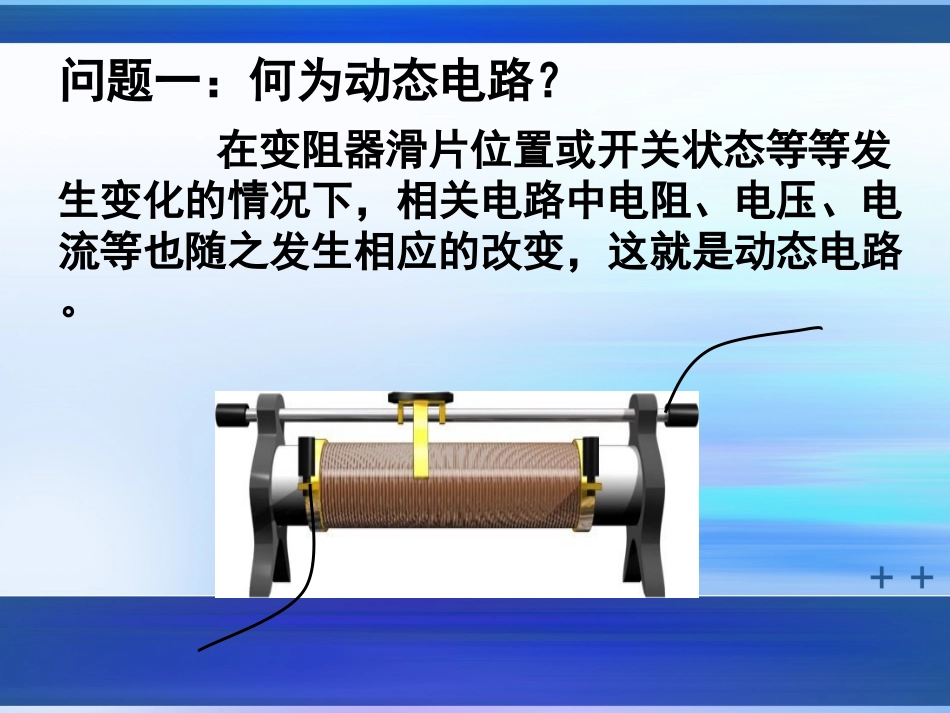

中考物理专题复习--欧姆定律（动态电路专题）问题一：何为动态电路？在变阻器滑片位置或开关状态等等发生变化的情况下，相关电路中电阻、电压、电流等也随之发生相应的改变，这就是动态电路。据不完全统计，在2014年全国各地的中考试卷中，有关动态电路研究的试题，至少在55个地区的试卷中出现，共出现有60题之多，可见动态电路问题是中考物理考试的热点。如图所示的电路中．电源电压不变，R为定值电阻，当开关S闭合后，滑片P从右端向左端移动的过程中，下列说法正确的是()A．电流表示数逐渐变小B．电压表示数不变C．电压表示数变大D．电压表示数变小SRAVR′P例题1：例题1：A．电流表示数逐渐变小B．电压表示数不变C．电压表示数变大D．电压表示数变小SRAVR′PSRAR′P1.R与R'的连接方式怎样？SRAR′PV2.当滑片P向左端移动时，电阻R'如何变化？串联R'3.电压表、电流表分别测的是哪部分的电压和电流？例题1：A．电流表示数逐渐变小B．电压表示数不变C．电压表示数变大D．电压表示数变小SRAR′PV4.分析过程（1）常规性处理方案：UR'=U-URR'R总=R+R'I=U/R总UR=I·R（2）技巧性处理方案：（主要针对电压表的分析）A.分压法：R'UR'√例题1：A．电流表示数逐渐变小B．电压表示数不变C．电压表示数变大D．电压表示数变小SRAR′PV（2）技巧性处理方案：（主要针对电压表的分析）√（1）常规性处理方案：技巧性方案总有其局限性，故在使用中一定要做到各种方案的互补验证。特别提醒P练习1：当滑片P向右滑动时：电流表的示数将变：电压表V1的示数将变：电压表V2的示数将：小小小小大大⑴移动滑动变阻器如图是小丽设计的压力传感器的原理图，其中R1是滑动变阻器，R2是定值电阻。当压力F增大时Ａ．电流表示数减小，电压表示数增大Ｂ．电流表示数减小，电压表示数减小Ｃ．电流表示数增大，电压表示数增大Ｄ．电流表示数增大，电压表示数减小FR2AVR1√变式一：如图所示电路中，R1是一个定值电阻，R2是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图所示，当开关闭合且电阻R2所处的环境温度升高时，电流表示数______，电压表示数______。(增大/减小/不变）R2SVAR1R2/Ωt/℃o增大增大变式二：例题2：1.先闭合S,后闭合S1:电压表的示数将变：电流表A1的示数将变：电流表A的示数将变：不变不变不变不变大大理论分析开关的断开或闭合引起电路中电学物理量的变化练一练：1.先闭合S,后闭合S1:电压表的示数将变：电流表的示数将变：大大大大2.先闭合S,后闭合S2:电压表的示数将变：电流表的示数将变：0大大3.先闭合S,后闭合S1S2电路将发生短路电压表的示数将变：0电流表将烧坏.小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是A．记录电流表和电压表的示数B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数AB中考链接AB探究电流跟电阻的关系根据实验特点可知，A、B两点间的电压必须保持不变。SVAAB10ΩR20ΩSVAABR20ΩR10ΩSVAABR不变RAB变大RAB不变UR1.小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是A．记录电流表和电压表的示数B．将滑动变阻器滑片向右移动C．将滑动变阻器滑片向左移动D．适当增加电池的节数AB20ΩSVAABRUR√PR2ASabV2V1R12.如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中A．电压表V1示数变大，V2示数变大，电流表A示数变大B．电压表V1示数不变，V2示数变大，电流表A示数变小C．电压表V1示数不变，V2示数变小，电流表A示数变大D．电压表V1示数变小，V2示数变大，电流表A示数变小PR2ASabR1V2V1√
