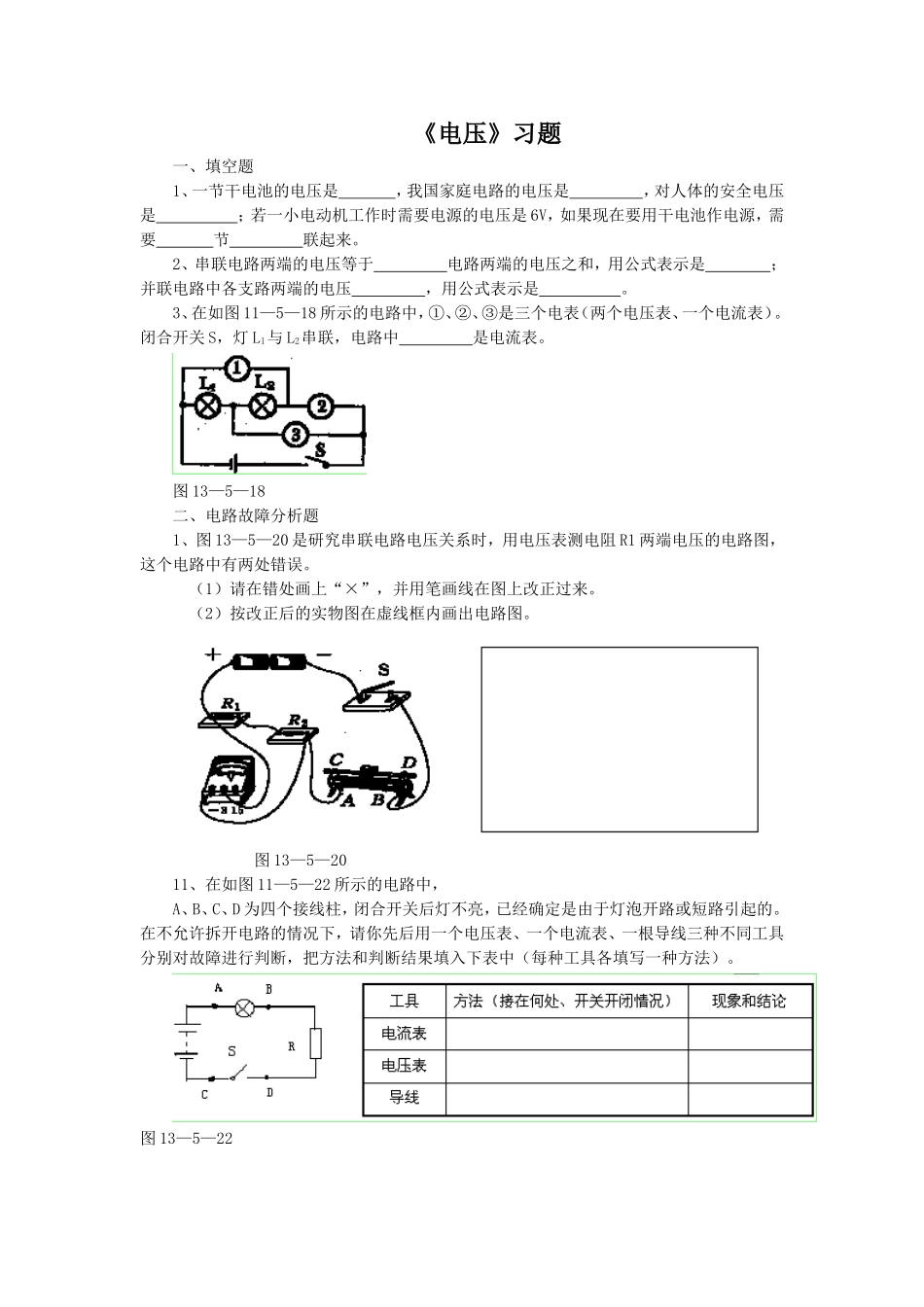

《电压》习题一、填空题1、一节干电池的电压是，我国家庭电路的电压是，对人体的安全电压是；若一小电动机工作时需要电源的电压是6V，如果现在要用干电池作电源，需要节联起来。2、串联电路两端的电压等于电路两端的电压之和，用公式表示是；并联电路中各支路两端的电压，用公式表示是。3、在如图11—5—18所示的电路中，①、②、③是三个电表（两个电压表、一个电流表）。闭合开关S，灯L1与L2串联，电路中是电流表。图13—5—18二、电路故障分析题1、图13—5—20是研究串联电路电压关系时，用电压表测电阻R1两端电压的电路图，这个电路中有两处错误。（1）请在错处画上“×”，并用笔画线在图上改正过来。（2）按改正后的实物图在虚线框内画出电路图。图13—5—2011、在如图11—5—22所示的电路中，A、B、C、D为四个接线柱，闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起的。在不允许拆开电路的情况下，请你先后用一个电压表、一个电流表、一根导线三种不同工具分别对故障进行判断，把方法和判断结果填入下表中（每种工具各填写一种方法）。图13—5—22
