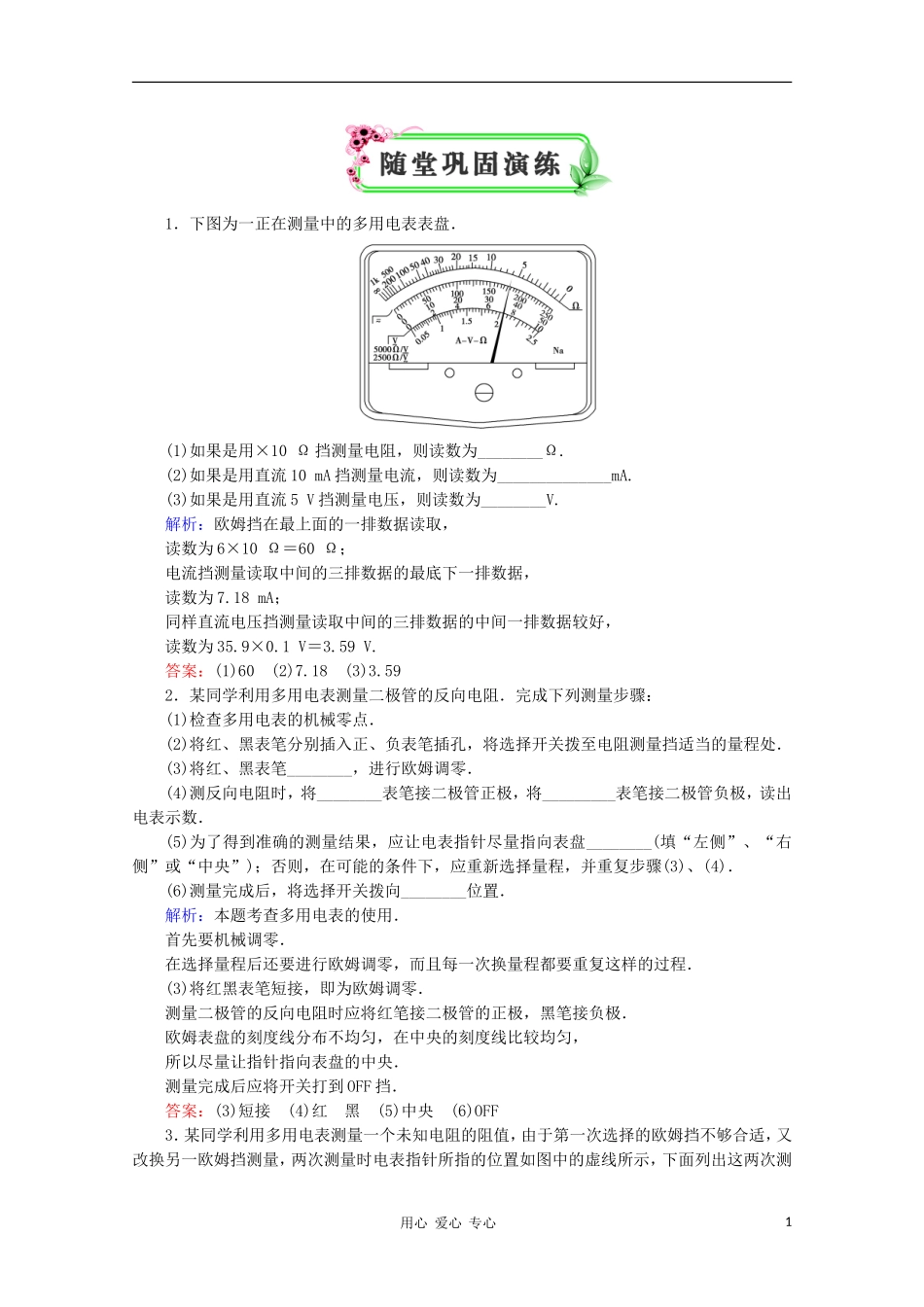

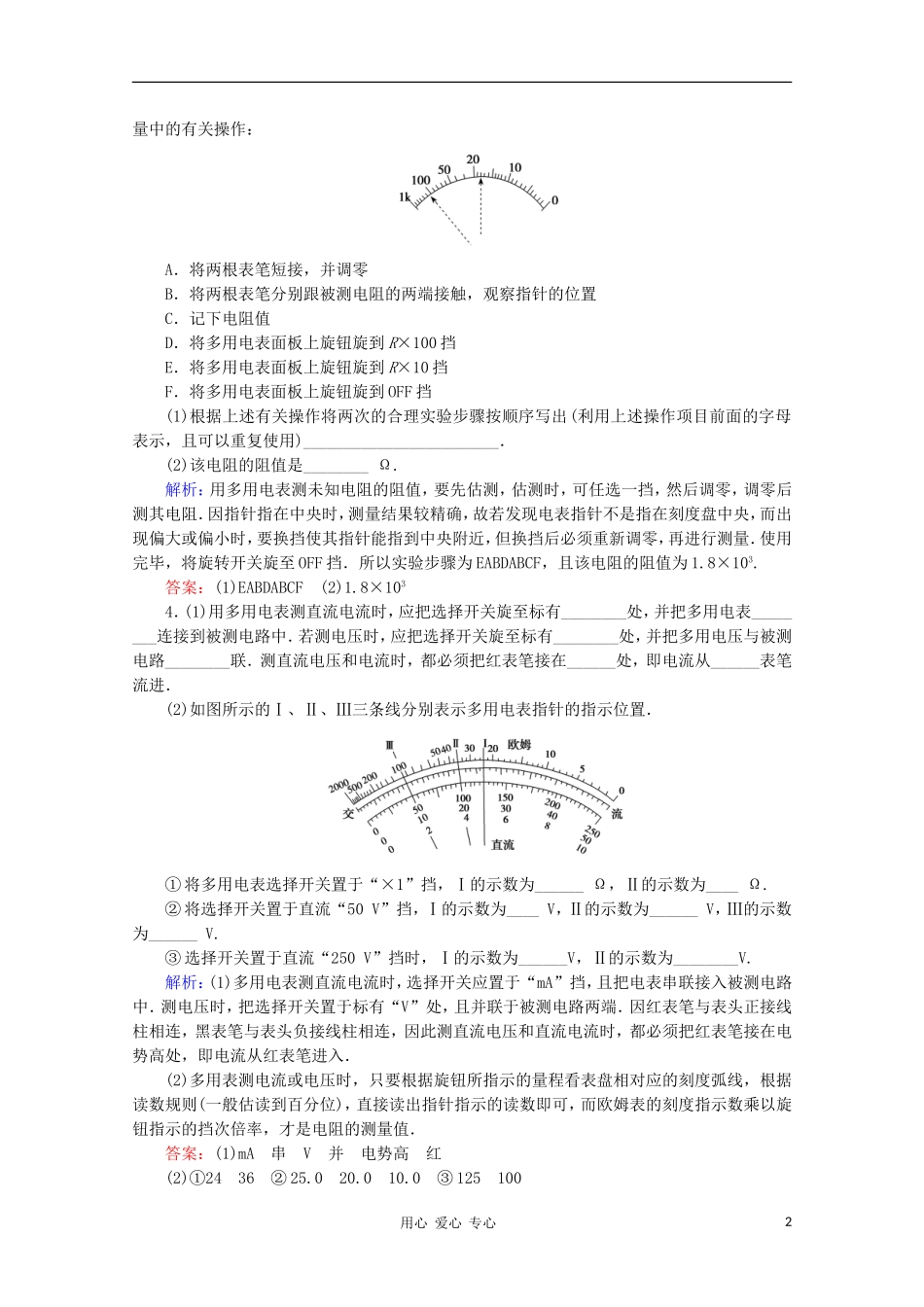

1．下图为一正在测量中的多用电表表盘．(1)如果是用×10Ω挡测量电阻，则读数为________Ω.(2)如果是用直流10mA挡测量电流，则读数为______________mA.(3)如果是用直流5V挡测量电压，则读数为________V.解析：欧姆挡在最上面的一排数据读取，读数为6×10Ω＝60Ω；电流挡测量读取中间的三排数据的最底下一排数据，读数为7.18mA；同样直流电压挡测量读取中间的三排数据的中间一排数据较好，读数为35.9×0.1V＝3.59V.答案：(1)60(2)7.18(3)3.592．某同学利用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将_________表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________位置．解析：本题考查多用电表的使用．首先要机械调零．在选择量程后还要进行欧姆调零，而且每一次换量程都要重复这样的过程．(3)将红黑表笔短接，即为欧姆调零．测量二极管的反向电阻时应将红笔接二极管的正极，黑笔接负极．欧姆表盘的刻度线分布不均匀，在中央的刻度线比较均匀，所以尽量让指针指向表盘的中央．测量完成后应将开关打到OFF挡．答案：(3)短接(4)红黑(5)中央(6)OFF3．某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆挡不够合适，又改换另一欧姆挡测量，两次测量时电表指针所指的位置如图中的虚线所示，下面列出这两次测用心爱心专心1量中的有关操作：A．将两根表笔短接，并调零B．将两根表笔分别跟被测电阻的两端接触，观察指针的位置C．记下电阻值D．将多用电表面板上旋钮旋到R×100挡E．将多用电表面板上旋钮旋到R×10挡F．将多用电表面板上旋钮旋到OFF挡(1)根据上述有关操作将两次的合理实验步骤按顺序写出(利用上述操作项目前面的字母表示，且可以重复使用)________________________．(2)该电阻的阻值是________Ω.解析：用多用电表测未知电阻的阻值，要先估测，估测时，可任选一挡，然后调零，调零后测其电阻．因指针指在中央时，测量结果较精确，故若发现电表指针不是指在刻度盘中央，而出现偏大或偏小时，要换挡使其指针能指到中央附近，但换挡后必须重新调零，再进行测量．使用完毕，将旋转开关旋至OFF挡．所以实验步骤为EABDABCF，且该电阻的阻值为1.8×103.答案：(1)EABDABCF(2)1.8×1034．(1)用多用电表测直流电流时，应把选择开关旋至标有________处，并把多用电表________连接到被测电路中．若测电压时，应把选择开关旋至标有________处，并把多用电压与被测电路________联．测直流电压和电流时，都必须把红表笔接在______处，即电流从______表笔流进．(2)如图所示的Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置．①将多用电表选择开关置于“×1”挡，Ⅰ的示数为______Ω，Ⅱ的示数为____Ω.②将选择开关置于直流“50V”挡，Ⅰ的示数为____V，Ⅱ的示数为______V，Ⅲ的示数为______V.③选择开关置于直流“250V”挡时，Ⅰ的示数为______V，Ⅱ的示数为________V.解析：(1)多用电表测直流电流时，选择开关应置于“mA”挡，且把电表串联接入被测电路中．测电压时，把选择开关置于标有“V”处，且并联于被测电路两端．因红表笔与表头正接线柱相连，黑表笔与表头负接线柱相连，因此测直流电压和直流电流时，都必须把红表笔接在电势高处，即电流从红表笔进入．(2)多用表测电流或电压时，只要根据旋钮所指示的量程看表盘相对应的刻度弧线，根据读数规则(一般估读到百分位)，直接读出指针指示的读数即可，而欧姆表的刻度指示数乘以旋钮指示的挡次倍率，才是电阻的测量值．答案：(1)mA串V并电势高红(2)①2436②25.020.010.0③125100用心爱心专心25．(2011年泉州模拟)一位同学使用多用电表测电阻，它在实验中的主要步骤如下：①把选择开关拨到“×10”的欧姆挡上；②把表笔插入测试笔...
