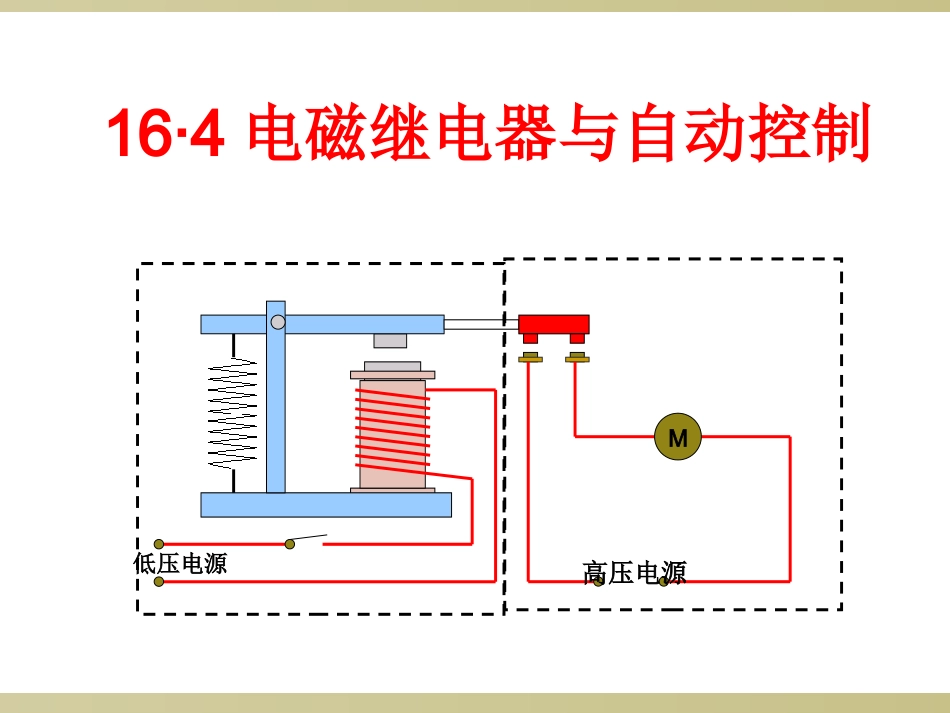

M低压电源高压电源16·4电磁继电器与自动控制一、温故知新1、电磁铁有什么优点？2、影响电磁铁磁性强弱的因素有哪些？（1）磁性的有无，可以通过通断电来控制（3）极性的方向可以通过改变电流方向来控制电流的大小、线圈匝数的多少、是否有铁芯（2）磁性的强弱可以通过改变电流大小来控制在生活中我们经常看到一些大型机器在工作，而它们的电流可达几十、上百安，直接来控制或操作是很危险的，那么怎样才能控制这些强大的电流呢？它们是通过下面的器件进行控制的S活动1：观察电磁继电器ACB弹簧电磁铁衔铁静触点动触点（1）电磁继电器的结构：一、认识电磁继电器（2）主要部件的作用：电磁铁：衔铁：弹簧：触点：通电时产生磁性，吸下衔铁；和动触点连在一起，带动动触点上下运动；电磁铁磁性消失时，带动衔铁弹离电磁铁；相当于被控制电路的开关(A、C为静触点，B为动触点）。低压控制电路高压工作电路活动2：学习使用电磁继电器控制电路包括、、。工作电路包括、、。（高压）电源触点用电器（低压）电源开关电磁铁二、用电磁继电器进行自动控制控制电路（电磁铁）的额定电压为6V，工作电路额定电压220V，额定电流1A。阅读电磁继电器说明书，并回答课本上的问题：说明书上写着的“线圈额定电压直流６Ｖ”“被控制电压２２０Ｖ，电流１Ａ”讲的是什么意思？～—工作原理：当开关S闭合时，电磁铁通电产生，把吸下来使接触，电路闭合．电磁铁断电时失去磁性，弹簧把拉起来，切断电路．衔铁触点工作衔铁工作S磁性电磁继电器的工作原理：电磁继电器的工作原理：～—1、用控制电压电流电路通断的办法，来间接控制电压电流电路的通断。低弱高强电磁铁电磁继电器的作用及实质：2、电磁继电器的实质就是一种利用来控制工作电路通断的一种开关。3、电磁继电器是电磁铁的一种实际应用.正因如此，电磁继电器可以：（1）远距离操纵；（2）自动控制；（3）安全报警；……１、定义：２、特点：小结：电磁继电器它可以用低电压和弱电流来控制高电压和强电流。电磁继电器是一个由电磁铁控制的自动开关。电铃1、温度自动报警器图中是为某温室大棚设计的温度自动报警器，当室内温度超过限度时，监测室的信号电铃就发出报警铃声。电源电磁继电器进行自动控制的应用举例电铃温度自动报警器图中是为某温室大棚设计的温度自动报警器，当室内温度超过限度时，监测室的信号电铃就发出报警铃声。电源S要求：红灯绿灯AB2、水位自动报警器2、水位达到金属块A时，红灯亮；1、水位未达到金属块A时，绿灯亮；3、若在水位不正常时要提醒工作人员，最好再安装一个电铃，电铃应该接在什么地方呢？王强同学为某仓库设计了一种防盗报警器，安在仓库的门口的地上，报警灯安在值班室内，请你说出其工作原理。踏板3、防盗自动报警器王强同学为某仓库设计了一种防盗报警器，安在仓库的门口的地上，报警灯安在值班室内，请你说出其工作原理。踏板3、防盗自动报警器图中虚线框内是双面金属片，当温度发生变化时，双面金属片会发生弯曲，试说明发生火灾时，该报警器的工作过程。4、火警自动报警器图中虚线框内是双面金属片，当温度发生变化时，双面金属片会发生弯曲，试说明发生火灾时，该报警器的工作过程。4、火警自动报警器发生火警时，将会发生下列变化：（a）温度升高使双层金属片弯曲；（b）接通触点使工作电路中有电流通过；（c）电磁铁有磁性；（d）衔铁被吸下：（e）接通触点使控制电路中有电流通过；（f）电灯亮、电铃响，发出警报。这些变化的正确顺序是:aecdbf2、如下图是一种防汛报警器的原理图。K是触点开关，B是一个漏斗形的竹片圆筒，里面有个浮球A，试说明这种报警器的工作原理。电源水位上涨时，浮球在圆筒内浮起，顶起金属板，使触点开关K闭合，这时，电磁铁吸引衔铁，使指示灯电路接通，指示灯亮，发出防汛警报。零线火线BCAD光敏电阻3、电磁继电器在各种自动化装置中有很多应用，街道路灯自动控制就是其中应用之一。如图所示为模拟电路，其中A为电磁铁，B为照明电路，C为路灯，D为光敏电阻（白天光照强时，电阻变小，电磁铁磁性较强；夜晚光照弱时，电阻变大，电磁铁几乎无磁性），请你将电路连接完整，...
