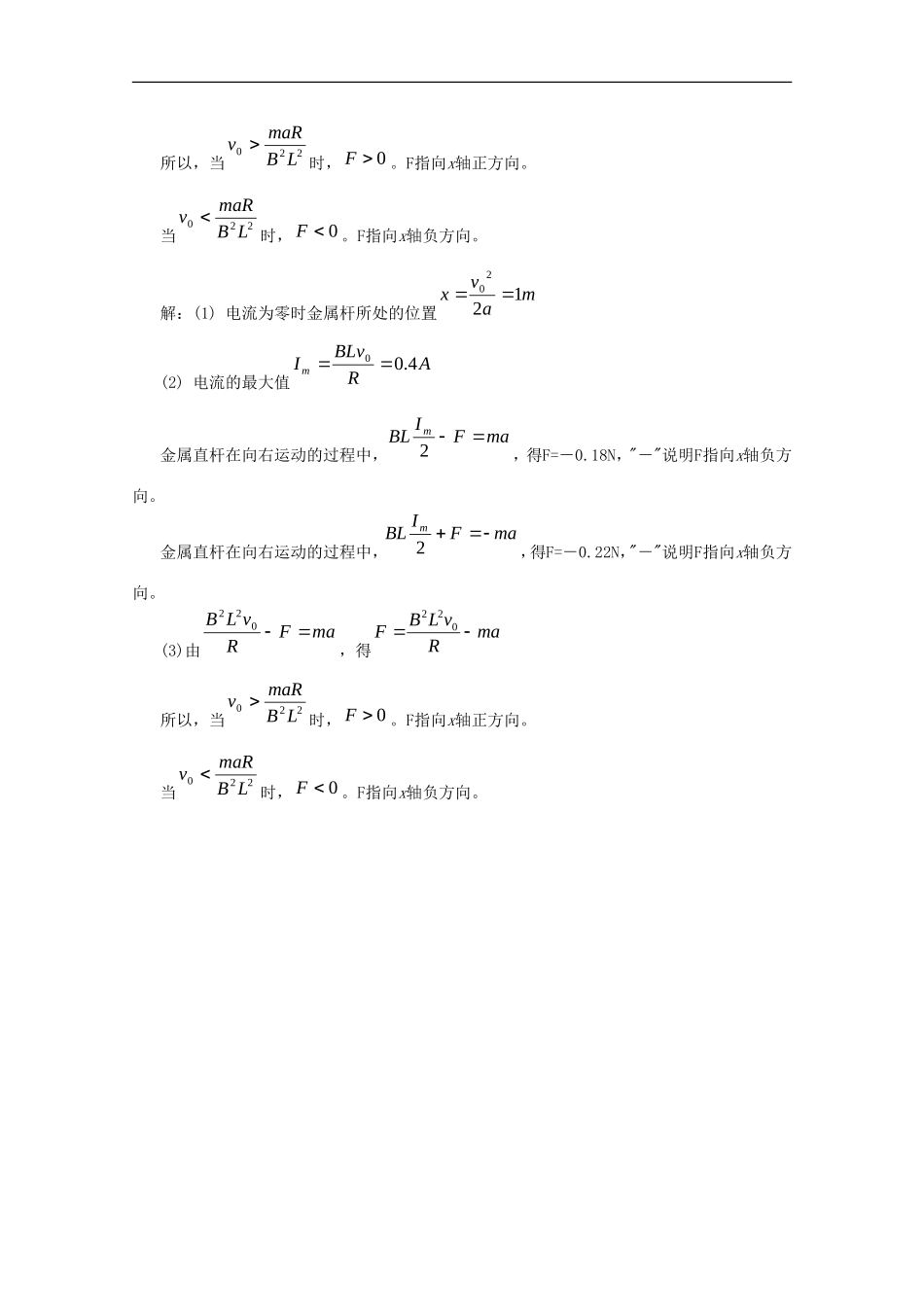

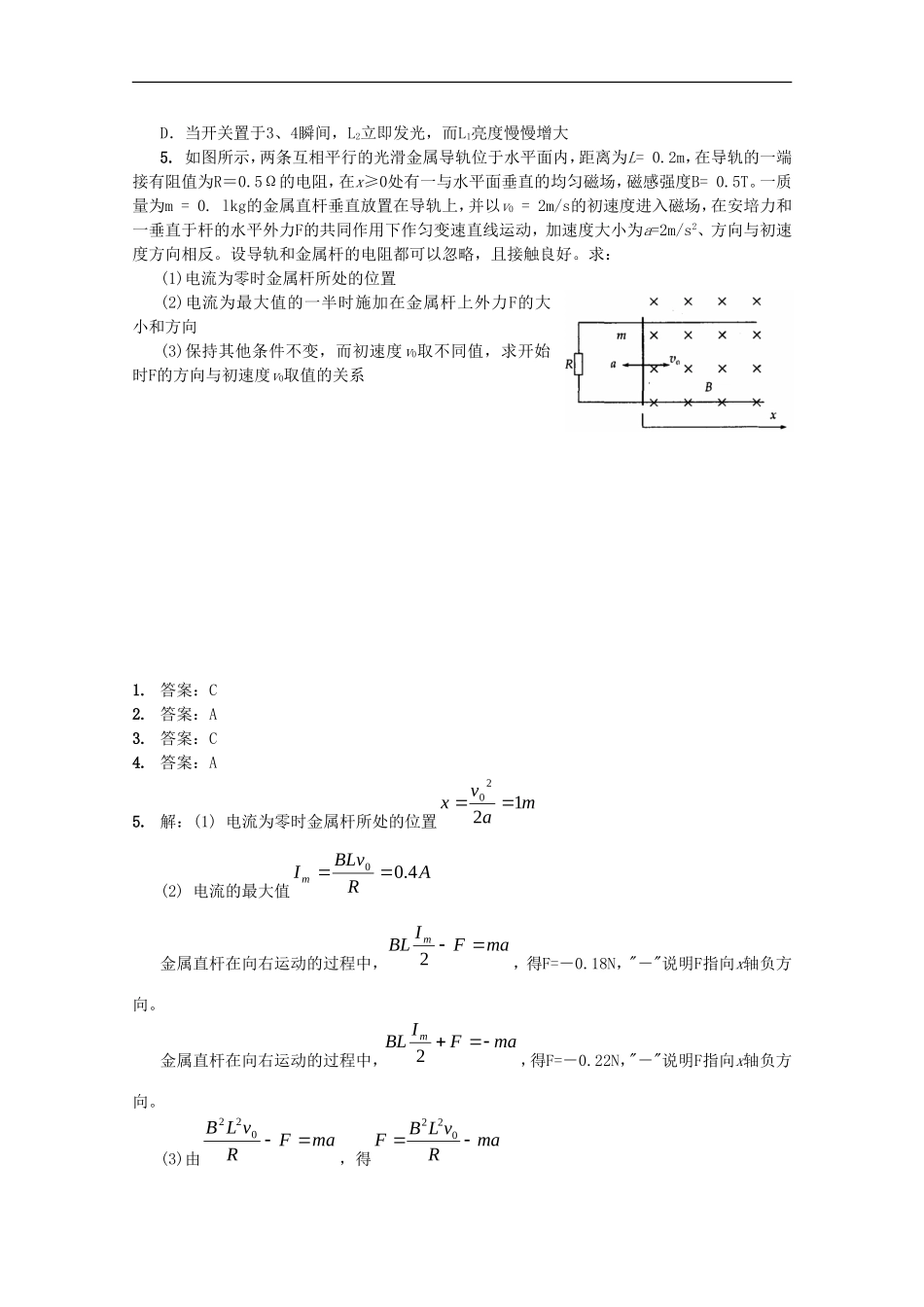

海南某重点中学2013高考物理高考信息及预测八1.图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻Rt=20kΩ,R2=10kΩ,R3=40kΩ,R1为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压Uab≤0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压Uab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）A.10℃B.20℃C.35℃D.45℃2.如图所示，理想变压器原、副线圈的匝数比为10:1,b是原线圈的中心接头，电压表V和电流表A均为理想电表，除滑动变阻器电阻R以外其余电阻均不计，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为tu100sin22201(V)．下列说法中正确的是（）A．当单刀双掷开关与a连接时，电压表的示数为22VB．st6001时，点c、d间的电压瞬时值为110VC．单刀双掷开关与a连接，滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小3.如图所示是一火警报警器的部分电路示意图，其中R3为用半导体热敏材料制成的传感器．值班室的显示器为电路中的电流表，a、b之间接报警器．当传感器R3所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是（）A.I变大，U变大B.I变大，U变小C.I变小，U变小D.I变小，U变大4.某同学在研究电容、电感对恒定电流与交变电流的影响时。采用了如图所示的电路，其中L1、L2是两个完全相同的灯泡，已知把开关置于3、4时，电路与交流电源相通，稳定后的两个灯泡发光亮度相同，则该同学在如下操作中能观察到的实验现象是（）A．当开关置于1、2时，稳定后L1亮、L2不亮B．当开关置于1、2时，稳定后L1、L2两个灯泡均发光，但L1比L2亮C．当开关从置于3、4这一稳定状态下突然断开，则两灯泡同时立即熄灭D．当开关置于3、4瞬间，L2立即发光，而L1亮度慢慢增大5.如图所示，两条互相平行的光滑金属导轨位于水平面内，距离为L=0.2m，在导轨的一端接有阻值为R＝0.5Ω的电阻，在x≥0处有一与水平面垂直的均匀磁场，磁感强度B=0.5T。一质量为m=0.lkg的金属直杆垂直放置在导轨上，并以v0=2m/s的初速度进入磁场，在安培力和一垂直于杆的水平外力F的共同作用下作匀变速直线运动，加速度大小为a=2m/s2、方向与初速度方向相反。设导轨和金属杆的电阻都可以忽略，且接触良好。求：(1)电流为零时金属杆所处的位置(2)电流为最大值的一半时施加在金属杆上外力F的大小和方向(3)保持其他条件不变，而初速度v0取不同值，求开始时F的方向与初速度v0取值的关系1.答案：C2.答案：A3.答案：C4.答案：A5.解：(1)电流为零时金属杆所处的位置mavx1220(2)电流的最大值ARBLvIm4.00金属直杆在向右运动的过程中，maFIBLm2，得F=－0.18N，"－"说明F指向x轴负方向。金属直杆在向右运动的过程中，maFIBLm2，得F=－0.22N，"－"说明F指向x轴负方向。(3)由maFRvLB022，得maRvLBF022所以，当220LBmaRv时，0F。F指向x轴正方向。当220LBmaRv时，0F。F指向x轴负方向。解：(1)电流为零时金属杆所处的位置mavx1220(2)电流的最大值ARBLvIm4.00金属直杆在向右运动的过程中，maFIBLm2，得F=－0.18N，"－"说明F指向x轴负方向。金属直杆在向右运动的过程中，maFIBLm2，得F=－0.22N，"－"说明F指向x轴负方向。(3)由maFRvLB022，得maRvLBF022所以，当220LBmaRv时，0F。F指向x轴正方向。当220LBmaRv时，0F。F指向x轴负方向。
