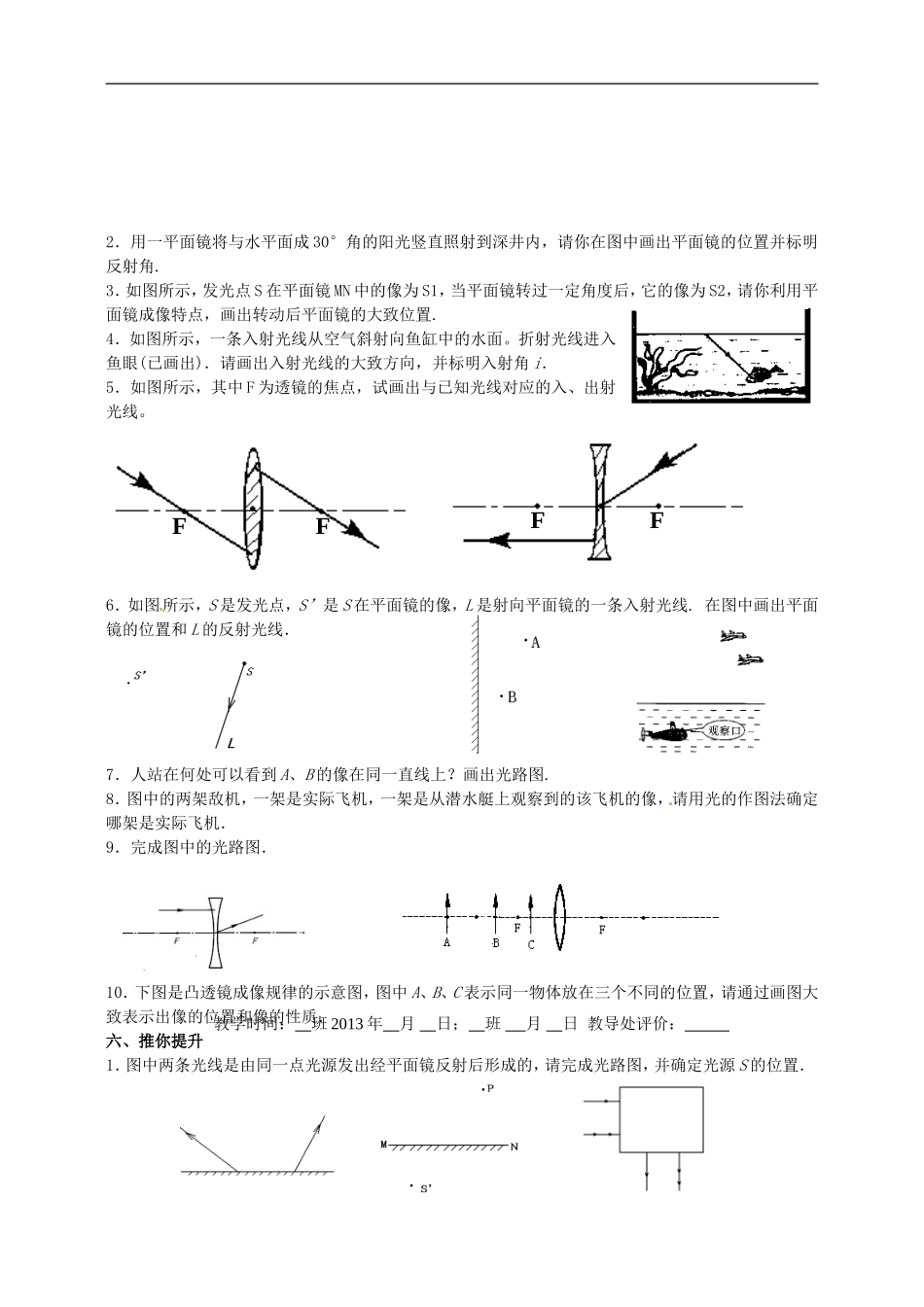

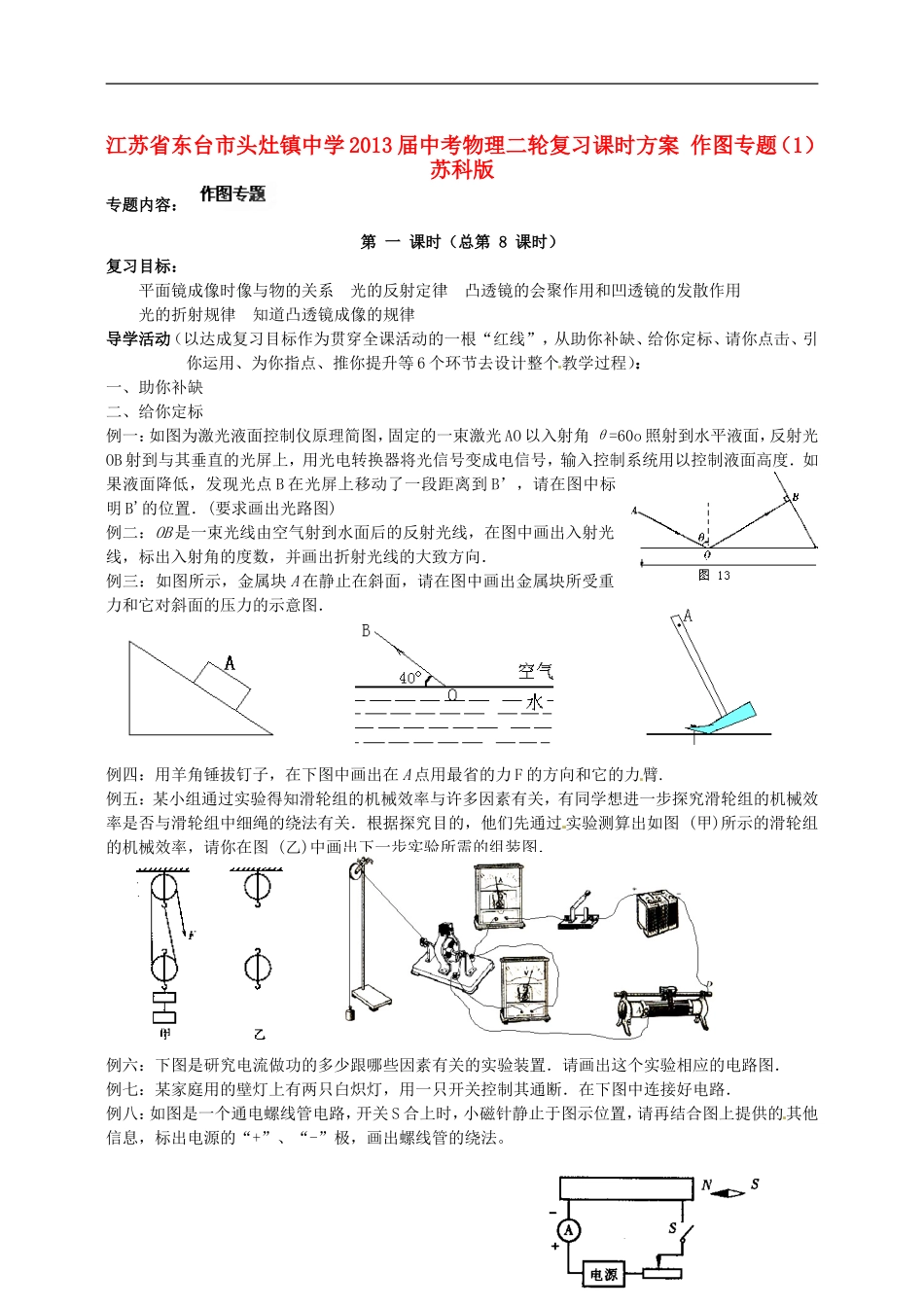

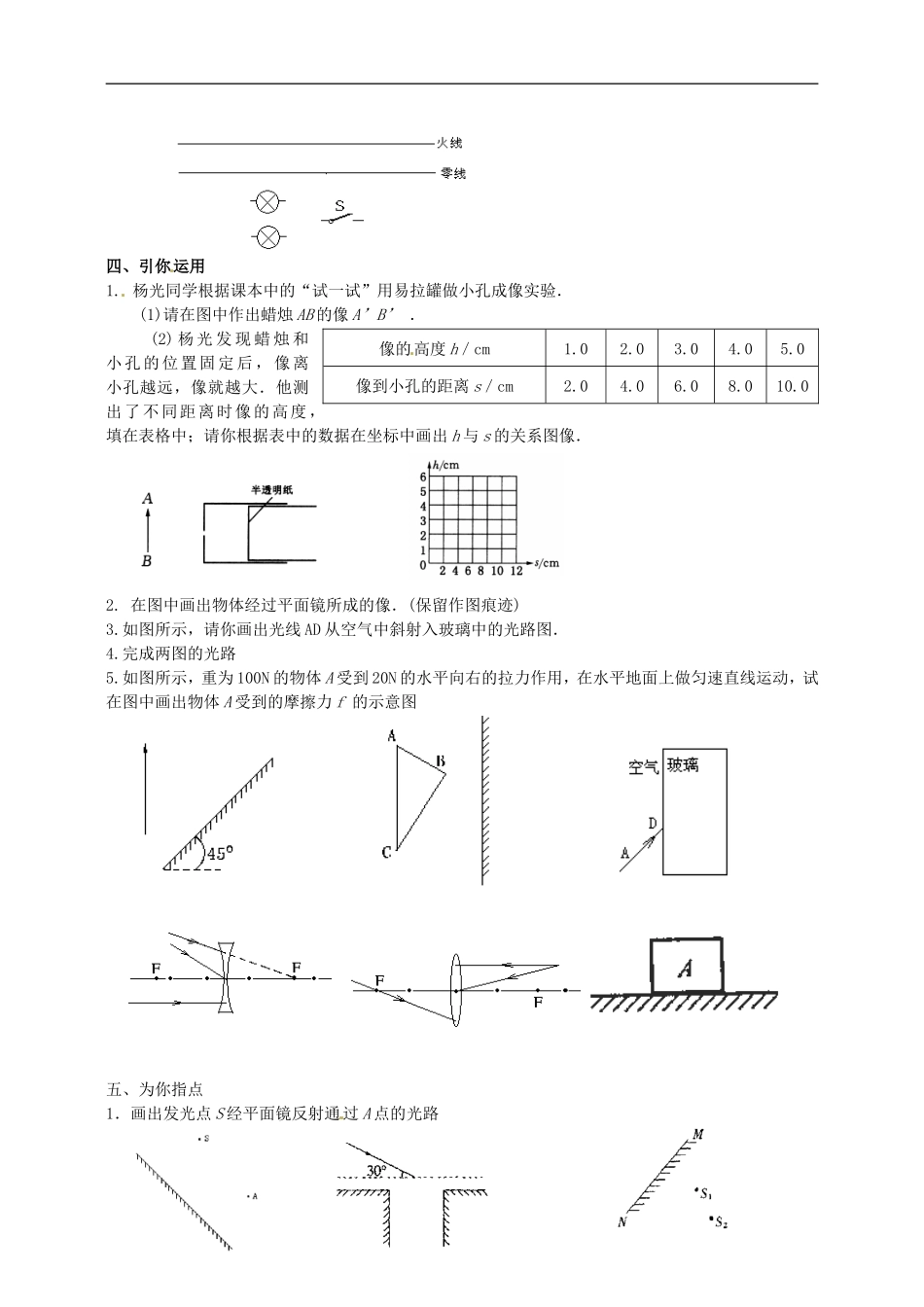

江苏省东台市头灶镇中学2013届中考物理二轮复习课时方案作图专题（1）苏科版专题内容：第一课时（总第8课时）复习目标：平面镜成像时像与物的关系光的反射定律凸透镜的会聚作用和凹透镜的发散作用光的折射规律知道凸透镜成像的规律导学活动（以达成复习目标作为贯穿全课活动的一根“红线”，从助你补缺、给你定标、请你点击、引你运用、为你指点、推你提升等6个环节去设计整个教学过程）：一、助你补缺二、给你定标例一：如图为激光液面控制仪原理简图，固定的一束激光AO以入射角θ=60o照射到水平液面，反射光OB射到与其垂直的光屏上，用光电转换器将光信号变成电信号，输入控制系统用以控制液面高度．如果液面降低，发现光点B在光屏上移动了一段距离到B’，请在图中标明B'的位置．(要求画出光路图)例二：OB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，标出入射角的度数，并画出折射光线的大致方向．例三：如图所示，金属块A在静止在斜面，请在图中画出金属块所受重力和它对斜面的压力的示意图．例四：用羊角锤拔钉子，在下图中画出在A点用最省的力F的方向和它的力臂.例五：某小组通过实验得知滑轮组的机械效率与许多因素有关，有同学想进一步探究滑轮组的机械效率是否与滑轮组中细绳的绕法有关．根据探究目的，他们先通过实验测算出如图(甲)所示的滑轮组的机械效率，请你在图(乙)中画出下一步实验所需的组装图．例六：下图是研究电流做功的多少跟哪些因素有关的实验装置．请画出这个实验相应的电路图．例七：某家庭用的壁灯上有两只白炽灯，用一只开关控制其通断．在下图中连接好电路．例八：如图是一个通电螺线管电路，开关S合上时，小磁针静止于图示位置，请再结合图上提供的其他信息，标出电源的“+”、“-”极，画出螺线管的绕法。四、引你运用1.杨光同学根据课本中的“试一试”用易拉罐做小孔成像实验．(1)请在图中作出蜡烛AB的像A’B’．(2)杨光发现蜡烛和小孔的位置固定后，像离小孔越远，像就越大．他测出了不同距离时像的高度，填在表格中；请你根据表中的数据在坐标中画出h与s的关系图像．2.在图中画出物体经过平面镜所成的像．(保留作图痕迹)3.如图所示，请你画出光线AD从空气中斜射入玻璃中的光路图．4.完成两图的光路5.如图所示，重为100N的物体A受到20N的水平向右的拉力作用，在水平地面上做匀速直线运动，试在图中画出物体A受到的摩擦力f的示意图五、为你指点1．画出发光点S经平面镜反射通过A点的光路像的高度h／cm1.02.03.04.05.0像到小孔的距离s／cm2.04.06.08.010.02．用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置并标明反射角.3．如图所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置.4．如图所示，一条入射光线从空气斜射向鱼缸中的水面。折射光线进入鱼眼(已画出)．请画出入射光线的大致方向，并标明入射角i．5．如图所示，其中F为透镜的焦点，试画出与已知光线对应的入、出射光线。6．如图所示，S是发光点，S’是S在平面镜的像，L是射向平面镜的一条入射光线.在图中画出平面镜的位置和L的反射光线．7．人站在何处可以看到A、B的像在同一直线上？画出光路图.8．图中的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光的作图法确定哪架是实际飞机．9．完成图中的光路图．10．下图是凸透镜成像规律的示意图，图中A、B、C表示同一物体放在三个不同的位置，请通过画图大致表示出像的位置和像的性质．六、推你提升1．图中两条光线是由同一点光源发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置．FFFF教学时间：班2013年月日；班月日教导处评价：2．S’为发光点S的像，找出发光点S并画出经平面镜反射通过P的一根光线3．画出方框内的光学元件并完成光路4．图中S'是发光点S经凸透镜折射后所成的像，画出入射光线经透镜折射后的折射光线．5．如图所示，竖直的带有磁性的黑板上，吸着一个重为4N的小铁块静止不动．若磁性黑板和铁块之间的吸引力为10N，请画出铁块在竖直方向上所受力的示意图．6．...
