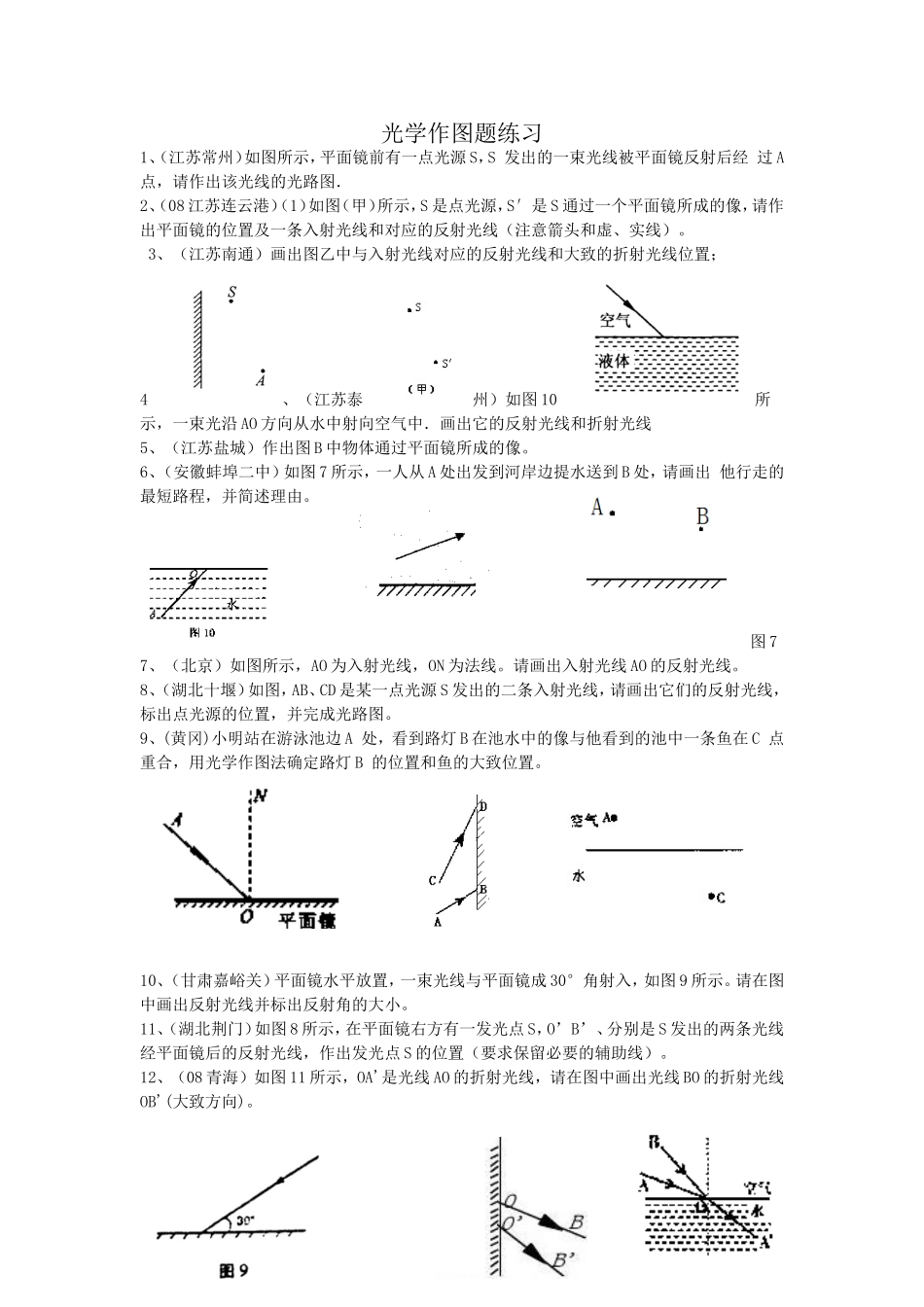

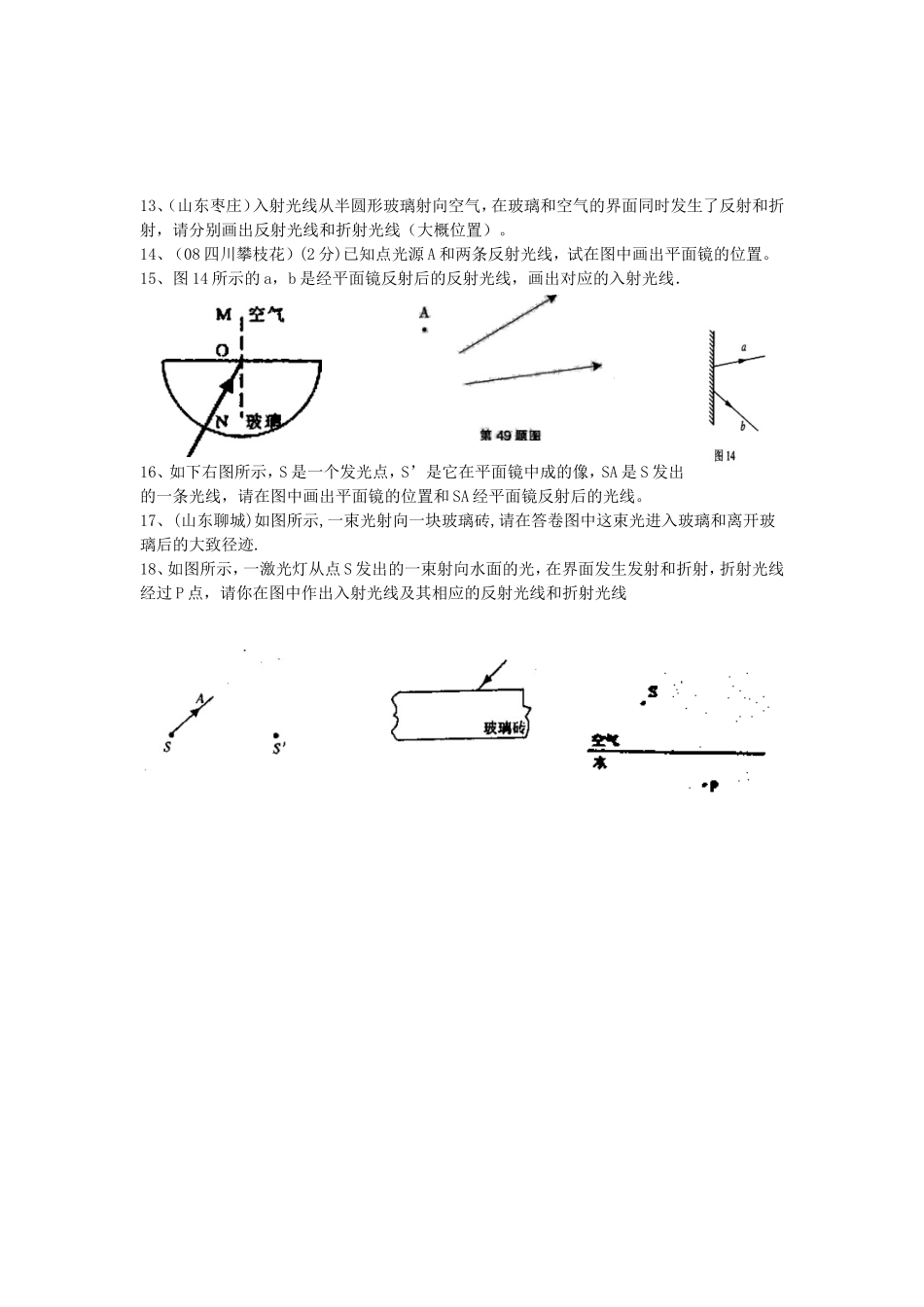

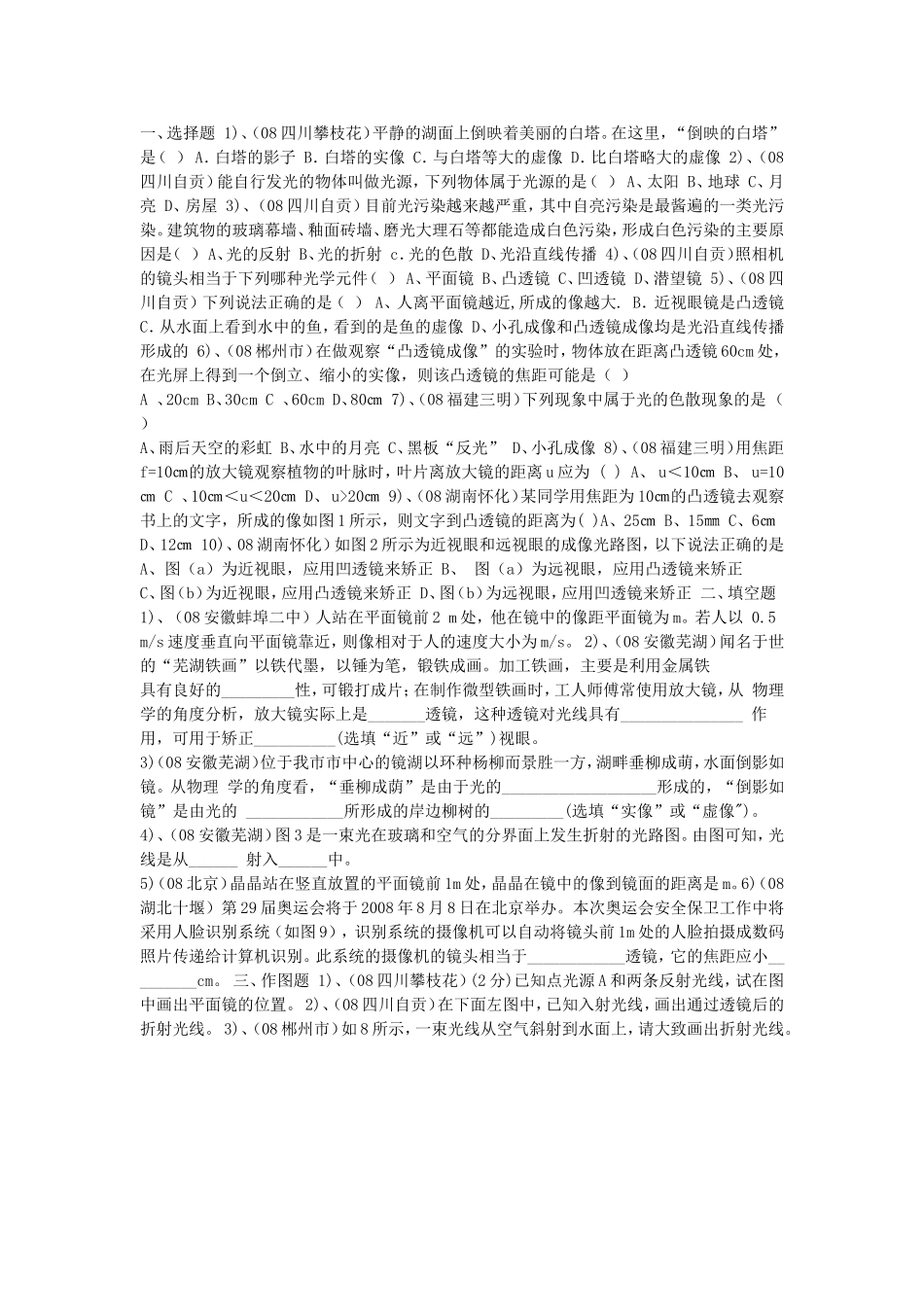

光学作图题练习1、（江苏常州）如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．2、（08江苏连云港）（1）如图（甲）所示，S是点光源，S′是S通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线（注意箭头和虚、实线）。3、（江苏南通）画出图乙中与入射光线对应的反射光线和大致的折射光线位置；4、（江苏泰州）如图10所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线5、（江苏盐城）作出图B中物体通过平面镜所成的像。6、（安徽蚌埠二中）如图7所示，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程，并简述理由。图77、（北京）如图所示，AO为入射光线，ON为法线。请画出入射光线AO的反射光线。8、（湖北十堰）如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。9、(黄冈)小明站在游泳池边A处，看到路灯B在池水中的像与他看到的池中一条鱼在C点重合，用光学作图法确定路灯B的位置和鱼的大致位置。10、（甘肃嘉峪关）平面镜水平放置，一束光线与平面镜成30°角射入，如图9所示。请在图中画出反射光线并标出反射角的大小。11、（湖北荆门）如图8所示，在平面镜右方有一发光点S，O’B’、分别是S发出的两条光线经平面镜后的反射光线，作出发光点S的位置（要求保留必要的辅助线）。12、（08青海）如图11所示，OA'是光线AO的折射光线，请在图中画出光线BO的折射光线OB'(大致方向)。13、（山东枣庄）入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）。14、（08四川攀枝花）(2分)已知点光源A和两条反射光线，试在图中画出平面镜的位置。15、图14所示的a，b是经平面镜反射后的反射光线，画出对应的入射光线．16、如下右图所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。17、(山东聊城)如图所示,一束光射向一块玻璃砖,请在答卷图中这束光进入玻璃和离开玻璃后的大致径迹.18、如图所示，一激光灯从点S发出的一束射向水面的光，在界面发生发射和折射，折射光线经过P点，请你在图中作出入射光线及其相应的反射光线和折射光线一、选择题1)、（08四川攀枝花）平静的湖面上倒映着美丽的白塔。在这里，“倒映的白塔”是（）A．白塔的影子B．白塔的实像C．与白塔等大的虚像D．比白塔略大的虚像2)、（08四川自贡）能自行发光的物体叫做光源，下列物体属于光源的是（）A、太阳B、地球C、月亮D、房屋3)、（08四川自贡）目前光污染越来越严重，其中自亮污染是最酱遍的一类光污染。建筑物的玻璃幕墙、釉面砖墙、磨光大理石等都能造成白色污染，形成白色污染的主要原因是（）A、光的反射B、光的折射c．光的色散D、光沿直线传播4)、（08四川自贡）照相机的镜头相当于下列哪种光学元件（）A、平面镜B、凸透镜C、凹透镜D、潜望镜5)、（08四川自贡）下列说法正确的是（）A、人离平面镜越近,所成的像越大.B．近视眼镜是凸透镜C．从水面上看到水中的鱼，看到的是鱼的虚像D、小孔成像和凸透镜成像均是光沿直线传播形成的6)、（08郴州市）在做观察“凸透镜成像”的实验时，物体放在距离凸透镜60cm处，在光屏上得到一个倒立、缩小的实像，则该凸透镜的焦距可能是（）A、20cmB、30cmC、60cmD、80㎝7)、（08福建三明）下列现象中属于光的色散现象的是（）A、雨后天空的彩虹B、水中的月亮C、黑板“反光”D、小孔成像8)、（08福建三明）用焦距f=10㎝的放大镜观察植物的叶脉时，叶片离放大镜的距离u应为()A、u＜10㎝B、u=10㎝C、10㎝＜u＜20㎝D、u>20㎝9)、（08湖南怀化）某同学用焦距为10㎝的凸透镜去观察书上的文字，所成的像如图1所示，则文字到凸透镜的距离为()A、25㎝B、15㎜C、6㎝D、12㎝10)、08湖南怀化）如图2所示为近视眼和远视眼的成像光路图，以下说法正确的是A、图（a）为近视眼，应用凹透镜来矫正B、图（a）为远视眼，应用凸透镜来矫正C、图（b）为近视眼，应用凸透镜来矫正D、图（b）为远视眼，应...
