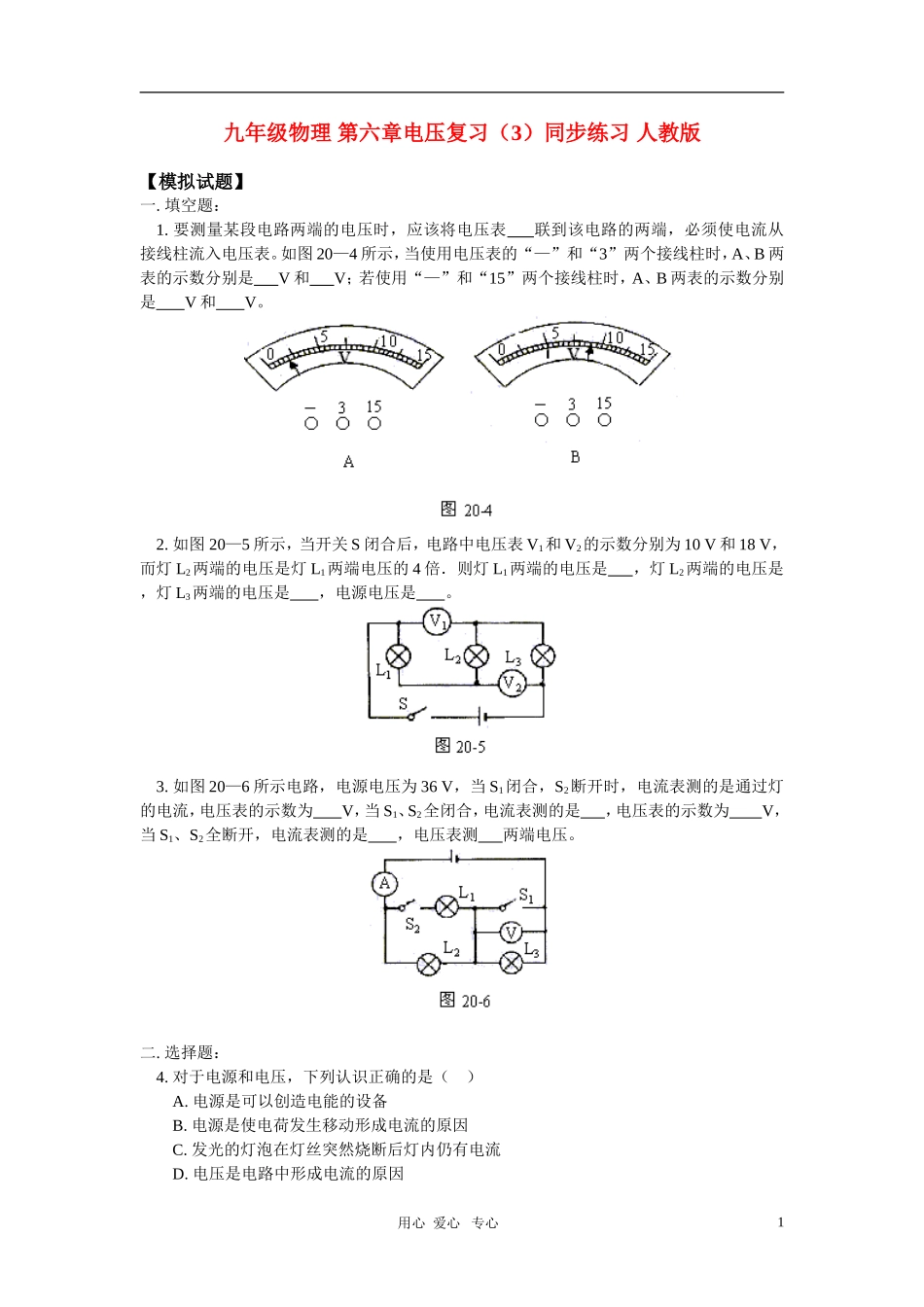

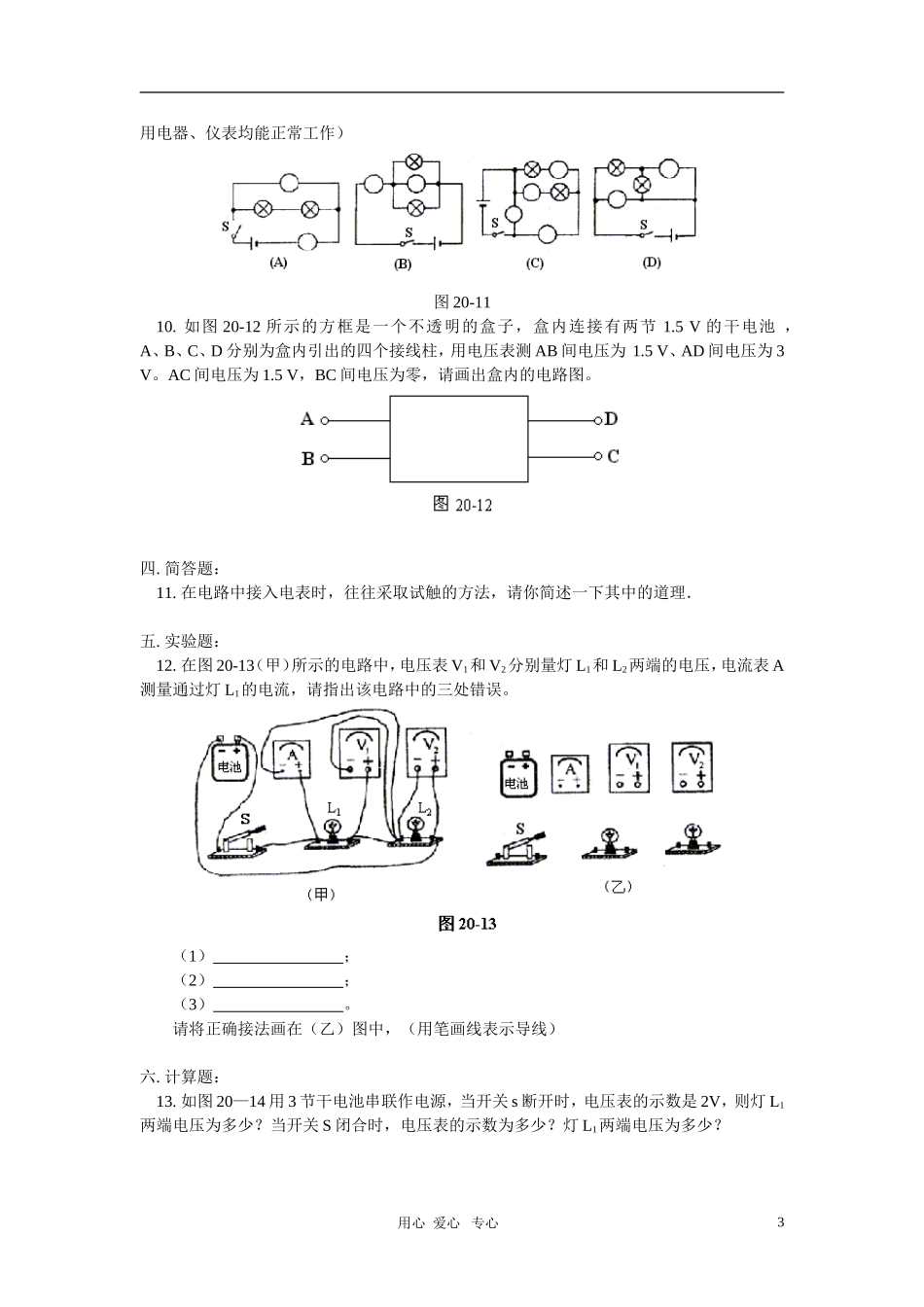

九年级物理第六章电压复习（3）同步练习人教版【模拟试题】一.填空题：1.要测量某段电路两端的电压时，应该将电压表联到该电路的两端，必须使电流从接线柱流入电压表。如图20—4所示，当使用电压表的“—”和“3”两个接线柱时，A、B两表的示数分别是V和V；若使用“—”和“15”两个接线柱时，A、B两表的示数分别是V和V。2.如图20—5所示，当开关S闭合后，电路中电压表V1和V2的示数分别为10V和18V，而灯L2两端的电压是灯L1两端电压的4倍．则灯L1两端的电压是，灯L2两端的电压是，灯L3两端的电压是，电源电压是。3.如图20—6所示电路，电源电压为36V，当S1闭合，S2断开时，电流表测的是通过灯的电流，电压表的示数为V，当S1、S2全闭合，电流表测的是，电压表的示数为V，当S1、S2全断开，电流表测的是，电压表测两端电压。二.选择题：4.对于电源和电压，下列认识正确的是（）A.电源是可以创造电能的设备B.电源是使电荷发生移动形成电流的原因C.发光的灯泡在灯丝突然烧断后灯内仍有电流D.电压是电路中形成电流的原因用心爱心专心15.如图20—7所示，四个电路中的电源电压均相等，当开关S闭合时，若两只小灯泡L1和L2均能正常发光，则电压表可直接测得L2两端电压的电路是（）图20-76.在如图20—8所示的电路中，闭合开关后（）A.电流表被烧坏B.电压表被烧坏C.灯泡被烧坏D.灯泡不亮7.如图20—9所示电路，L1、L2均发光，下列各组数据分别表示某时刻电压表V1、V2和V3的示数，其中正确的是（）图20-9A.15V，10V，5VB.10V，5V，15VC.15V，15V，15VD.15V，0V，15V8.在图20—10中，对M表和N表各是什么表判断正确的是（）A.M是电压表、N是电流表B.M是电流表、N是电压表C.M、N均是电压表D.M、N均是电流表三.作图题：9.在图20-11中的圆圈内，标出电流表或电压表，并标出各表两个接线柱的正、负。（要求：用心爱心专心2用电器、仪表均能正常工作）图20-1110.如图20-12所示的方框是一个不透明的盒子，盒内连接有两节1.5V的干电池，A、B、C、D分别为盒内引出的四个接线柱，用电压表测AB间电压为1.5V、AD间电压为3V。AC间电压为1.5V，BC间电压为零，请画出盒内的电路图。四.简答题：11.在电路中接入电表时，往往采取试触的方法，请你简述一下其中的道理．五.实验题：12.在图20-13（甲）所示的电路中，电压表V1和V2分别量灯L1和L2两端的电压，电流表A测量通过灯L1的电流，请指出该电路中的三处错误。（1）；（2）；（3）。请将正确接法画在（乙）图中，（用笔画线表示导线）六.计算题：13.如图20—14用3节干电池串联作电源，当开关s断开时，电压表的示数是2V，则灯L1两端电压为多少？当开关S闭合时，电压表的示数为多少？灯L1两端电压为多少？用心爱心专心314.如图20一15所示，电源为两节干电池，电流表的读数为0.5A，电压表的示数为1.4V，那么通过两灯的电流各是多少?两灯两端的电压各是多少?图20-15用心爱心专心4【试题答案】一.填空题：1.并；+；0.4；1.8；2；92.2V；8V；10V；20V3.L2；0；L1和L2并联的总电流；0；L2和L3串联的电流；L3二.选择题：4.D5.ACD6.D7.A8.B三.作图题：9.如图答20—1图答20-110.如图答20—2所示。图答20-2四.问答题：11.答：电表接入电路，担心两种情况出现，一是“+”“—”接线柱接错，这时指针会偏向相反方向；二是超过量程，这样就会损坏电表．有时因对被测电路中的电流和电压的大小无法估算，故无法选择量程，这就要在电路正式接通以前“试触”一下。五.实验题：12.（1）电压表V1没有并联在L1两端（2）电压表V2的正负接线柱接反了（3）电流表A没有与灯L1串联在电路中正确接法如图答20—3所示。用心爱心专心5六.计算题：13.解：S断开时，L1、L2串联U1=U—U2=4.5V—2V=2.5V开关S闭合时，L2被短路，V示数为0U1’=U=4.5V14.解：灯L1、L2是串联I=I1=I2=0.5AU1=1.4VU2=U—U1=3V—1.4V=1.6V用心爱心专心6
