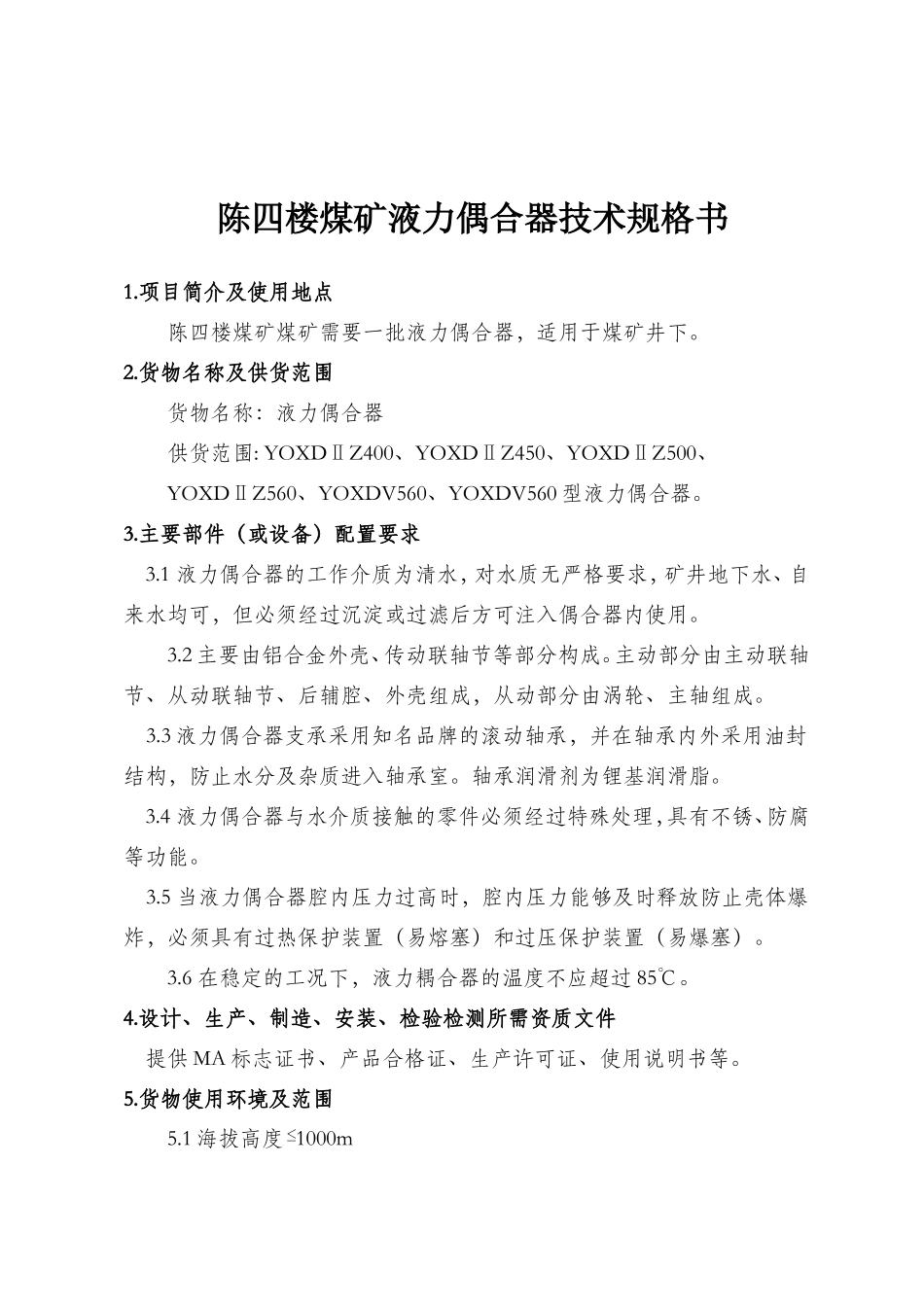

陈四楼煤矿液力偶合器技术规格书1.项目简介及使用地点陈四楼煤矿煤矿需要一批液力偶合器,适用于煤矿井下。2.货物名称及供货范围货物名称:液力偶合器供货范围:YOXDⅡZ400、YOXDⅡZ450、YOXDⅡZ500、YOXDⅡZ560、YOXDV560、YOXDV560型液力偶合器。3.主要部件(或设备)配置要求3.1液力偶合器的工作介质为清水,对水质无严格要求,矿井地下水、自来水均可,但必须经过沉淀或过滤后方可注入偶合器内使用。3.2主要由铝合金外壳、传动联轴节等部分构成。主动部分由主动联轴节、从动联轴节、后辅腔、外壳组成,从动部分由涡轮、主轴组成。3.3液力偶合器支承采用知名品牌的滚动轴承,并在轴承内外采用油封结构,防止水分及杂质进入轴承室。轴承润滑剂为锂基润滑脂。3.4液力偶合器与水介质接触的零件必须经过特殊处理,具有不锈、防腐等功能。3.5当液力偶合器腔内压力过高时,腔内压力能够及时释放防止壳体爆炸,必须具有过热保护装置(易熔塞)和过压保护装置(易爆塞)。3.6在稳定的工况下,液力耦合器的温度不应超过85℃。4.设计、生产、制造、安装、检验检测所需资质文件提供MA标志证书、产品合格证、生产许可证、使用说明书等。5.货物使用环境及范围5.1海拔高度1000m5.2环境温度5~40℃5.3在有煤尘和爆炸性气体混合物的矿井中。6.货物适用标准执行标准MT/T208-1995矿用带式输送用液力偶合器技术标准,GB/T5015-2003ZL弹性柱销联轴器技术标准,并且必须符合《煤矿安全规程》的要求。7.技术参数7.1主要技术参数型号输入转速r/min传递功率kW外形尺寸mm拆卸螺纹最大输入孔径及长度最大输出孔径及长度充液量(L)DA40%80%YOXDⅡZ400100010-22Φ465380M42×2Φ65/140Φ65/1405.210.4150030-56YOXDⅡZ450100017-35Φ520440M42×2Φ75/140Φ75/1407.515150055-110YOXDⅡZ500100027-58Φ570478M42×2Φ90/170Φ90/17010.320.6150070-170YOXDⅡZ560100045-100Φ634474M42×2Φ100/210Φ100/21014281500140-315YOXDV500100027-58Φ582474M42×2Φ90/170Φ90/17011.420.6150070-170YOXDV560100045-100Φ640530M42×2Φ100/210Φ100/21014.626.41500140-3157.2传动效率:0.967.3保护装置参数(1)过热保护:115±5℃。(2)过压保护:1.4±0.2MPa。8.质量及验收要求产品到矿后,生产厂家与矿方人员共同验收,存在的质量问题由生产厂家负责解决。9.安装、调试要求安装时生产厂家派技术人员到买受人现场免费指导安装、调试,并负责现场培训操作维护人员。10.服务及质保要求产品质保期为1年,在质保期内提供免费维修或更换服务。11.运输及包装要求生产厂家负责将所购买的产品送到矿内,运输过程中对设备进行防护,避免因防护不到位导致损坏。12.供应商须提供技术资料要求产品必须具有煤安标志,产品合格证、生产许可证、使用说明书。13.其他13.1遵循质量保证体系的要求,除外购件,不允许再转包其他制造商。13.2安装时生产厂家派技术人员到买受人现场免费指导安装、调试,并负责现场培训操作维护人员。13.3矿方如需现场维护,生产厂家接到通知起12小时到现场处理。13.4未有合作过的厂家,首批液力偶合器经使用半年后合格方才结账。
