【立体设计】2012高考物理-第7章-第5讲-实验-测定电源的电动势和内阻挑战真题-新人教版VIP免费

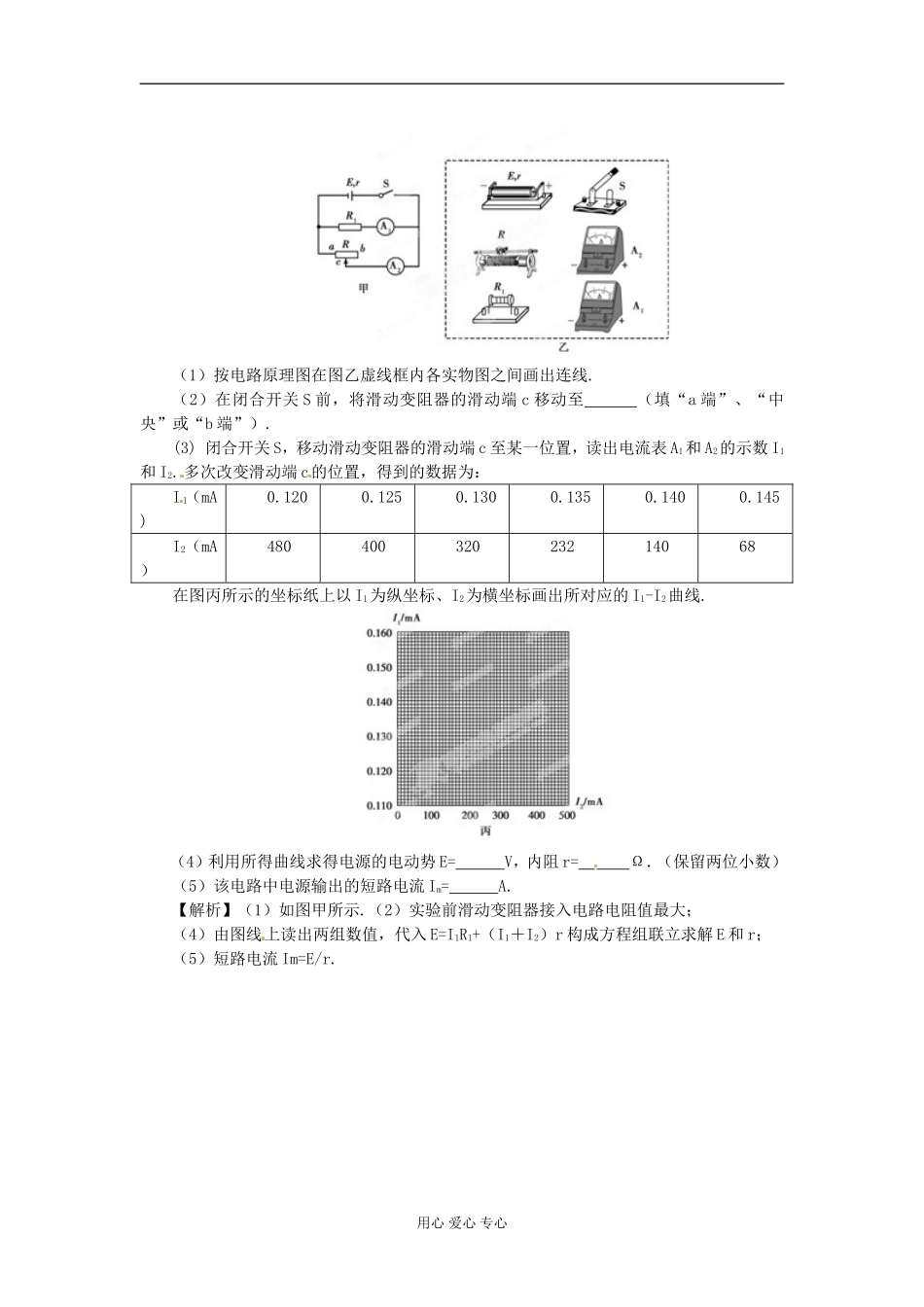

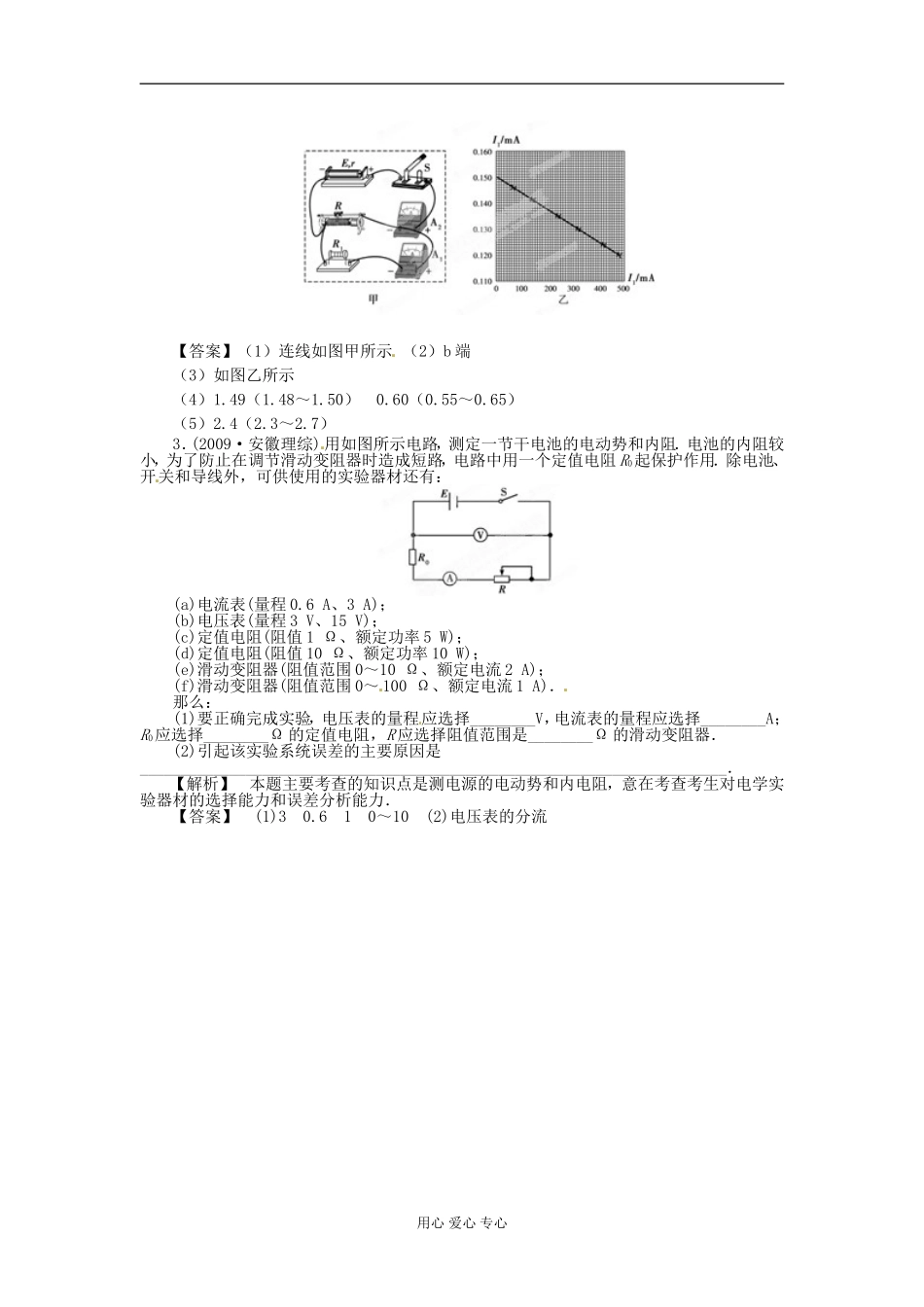

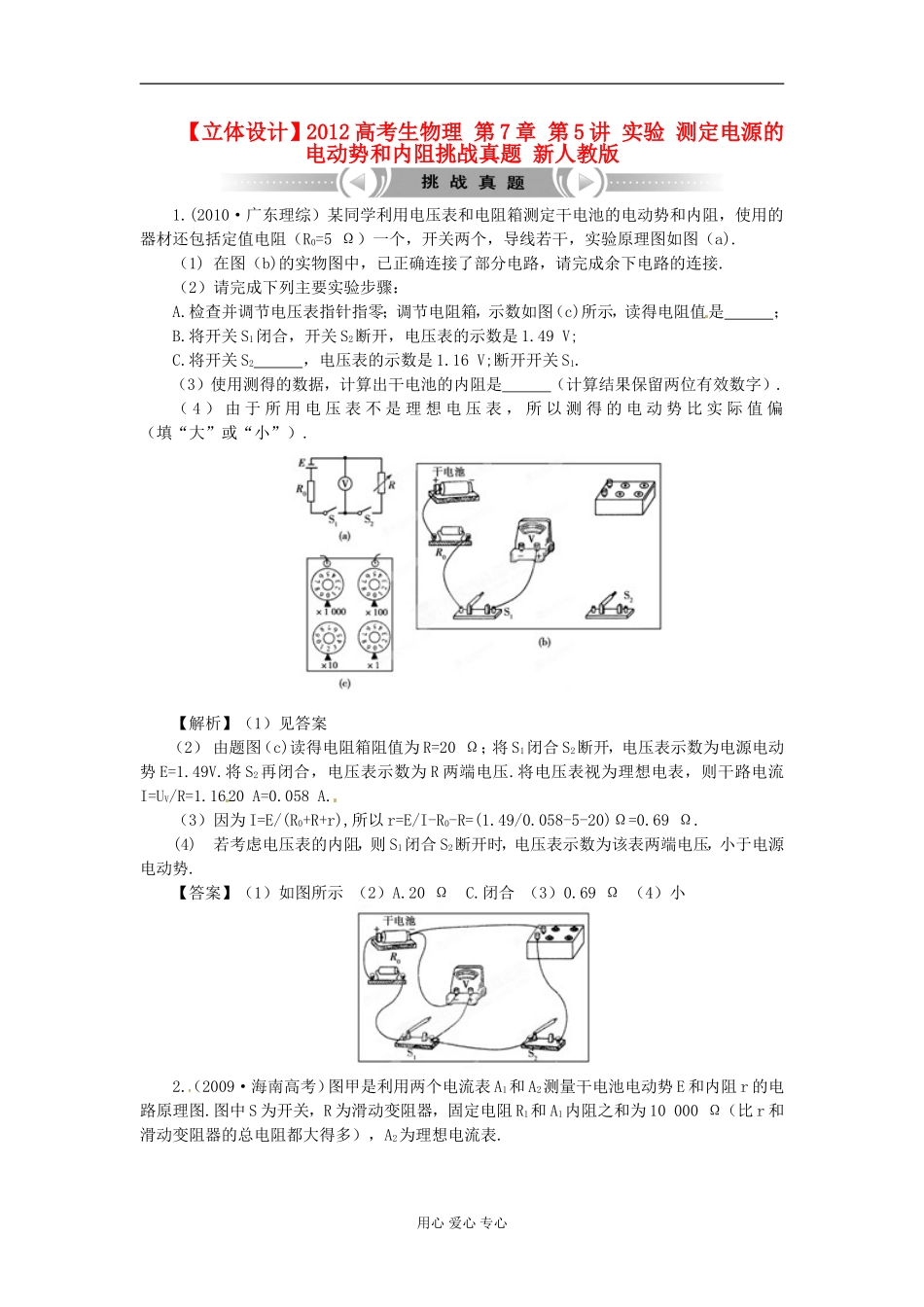

【立体设计】2012高考生物理第7章第5讲实验测定电源的电动势和内阻挑战真题新人教版1.(2010·广东理综）某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻（R0=5Ω）一个，开关两个，导线若干，实验原理图如图（a).（1)在图（b)的实物图中，已正确连接了部分电路，请完成余下电路的连接.（2）请完成下列主要实验步骤：A.检查并调节电压表指针指零；调节电阻箱，示数如图（c)所示，读得电阻值是；B.将开关S1闭合，开关S2断开，电压表的示数是1.49V;C.将开关S2，电压表的示数是1.16V;断开开关S1.（3）使用测得的数据，计算出干电池的内阻是（计算结果保留两位有效数字）.（4）由于所用电压表不是理想电压表，所以测得的电动势比实际值偏（填“大”或“小”）.【解析】（1）见答案（2）由题图（c)读得电阻箱阻值为R=20Ω；将S1闭合S2断开，电压表示数为电源电动势E=1.49V.将S2再闭合，电压表示数为R两端电压.将电压表视为理想电表，则干路电流I=UV/R=1.1620A=0.058A.（3）因为I=E/(R0+R+r),所以r=E/I-R0-R=(1.49/0.058-5-20)Ω=0.69Ω.(4)若考虑电压表的内阻，则S1闭合S2断开时，电压表示数为该表两端电压，小于电源电动势.【答案】（1）如图所示（2）A.20ΩC.闭合（3）0.69Ω（4）小2.（2009·海南高考）图甲是利用两个电流表A1和A2测量干电池电动势E和内阻r的电路原理图.图中S为开关，R为滑动变阻器，固定电阻R1和A1内阻之和为10000Ω（比r和滑动变阻器的总电阻都大得多），A2为理想电流表.用心爱心专心（1）按电路原理图在图乙虚线框内各实物图之间画出连线.（2）在闭合开关S前，将滑动变阻器的滑动端c移动至（填“a端”、“中央”或“b端”）.(3)闭合开关S，移动滑动变阻器的滑动端c至某一位置，读出电流表A1和A2的示数I1和I2.多次改变滑动端c的位置，得到的数据为：I1（mA)0.1200.1250.1300.1350.1400.145I2（mA）48040032023214068在图丙所示的坐标纸上以I1为纵坐标、I2为横坐标画出所对应的I1-I2曲线.（4）利用所得曲线求得电源的电动势E=V，内阻r=Ω．（保留两位小数）（5）该电路中电源输出的短路电流Im=A.【解析】（1）如图甲所示.（2）实验前滑动变阻器接入电路电阻值最大；（4）由图线上读出两组数值，代入E=I1R1+（I1＋I2）r构成方程组联立求解E和r；（5）短路电流Im=E/r.用心爱心专心【答案】（1）连线如图甲所示（2）b端（3）如图乙所示（4）1.49（1.48～1.50）0.60（0.55～0.65）（5）2.4（2.3～2.7）3．(2009·安徽理综)用如图所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：(a)电流表(量程0.6A、3A)；(b)电压表(量程3V、15V)；(c)定值电阻(阻值1Ω、额定功率5W)；(d)定值电阻(阻值10Ω、额定功率10W)；(e)滑动变阻器(阻值范围0～10Ω、额定电流2A)；(f)滑动变阻器(阻值范围0～100Ω、额定电流1A)．那么：(1)要正确完成实验，电压表的量程应选择________V，电流表的量程应选择________A；R0应选择________Ω的定值电阻，R应选择阻值范围是________Ω的滑动变阻器．(2)引起该实验系统误差的主要原因是________________________________________________________________________．【解析】本题主要考查的知识点是测电源的电动势和内电阻，意在考查考生对电学实验器材的选择能力和误差分析能力．【答案】(1)30.610～10(2)电压表的分流用心爱心专心用心爱心专心
