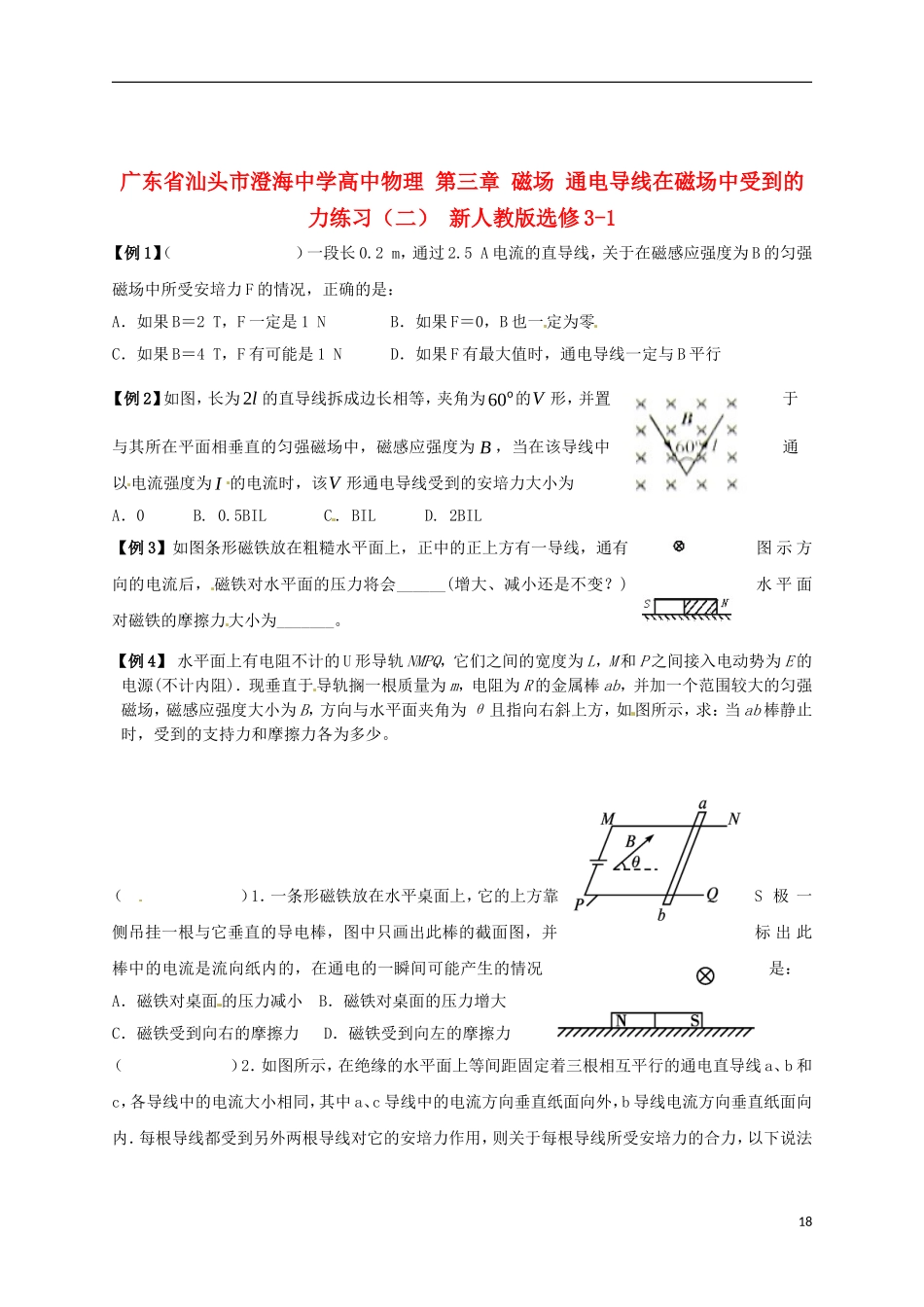

广东省汕头市澄海中学高中物理第三章磁场通电导线在磁场中受到的力练习（二）新人教版选修3-1【例1】（）一段长0.2m，通过2.5A电流的直导线，关于在磁感应强度为B的匀强磁场中所受安培力F的情况，正确的是：A．如果B＝2T，F一定是1NB．如果F＝0，B也一定为零C．如果B＝4T，F有可能是1ND．如果F有最大值时，通电导线一定与B平行【例2】如图，长为2l的直导线拆成边长相等，夹角为60o的V形，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为B，当在该导线中通以电流强度为I的电流时，该V形通电导线受到的安培力大小为A．0B.0.5BILC.BILD.2BIL【例3】如图条形磁铁放在粗糙水平面上，正中的正上方有一导线，通有图示方向的电流后，磁铁对水平面的压力将会______(增大、减小还是不变？)水平面对磁铁的摩擦力大小为_______。【例4】水平面上有电阻不计的U形导轨NMPQ，它们之间的宽度为L，M和P之间接入电动势为E的电源(不计内阻)．现垂直于导轨搁一根质量为m，电阻为R的金属棒ab，并加一个范围较大的匀强磁场，磁感应强度大小为B，方向与水平面夹角为θ且指向右斜上方，如图所示，求：当ab棒静止时，受到的支持力和摩擦力各为多少。（）1．一条形磁铁放在水平桌面上，它的上方靠S极一侧吊挂一根与它垂直的导电棒，图中只画出此棒的截面图，并标出此棒中的电流是流向纸内的，在通电的一瞬间可能产生的情况是：A．磁铁对桌面的压力减小B．磁铁对桌面的压力增大C．磁铁受到向右的摩擦力D．磁铁受到向左的摩擦力（）2．如图所示，在绝缘的水平面上等间距固定着三根相互平行的通电直导线a、b和c，各导线中的电流大小相同，其中a、c导线中的电流方向垂直纸面向外，b导线电流方向垂直纸面向内．每根导线都受到另外两根导线对它的安培力作用，则关于每根导线所受安培力的合力，以下说法18中正确的是：A．导线a所受合力方向水平向右B．导线c所受合力方向水平向右C．导线c所受合力方向水平向左D．导线b所受合力方向水平向左（）3.如图，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直。线段ab、bc和cd的长度均为L，且0135abcbcd。流经导线的电流为I，方向如图中箭头所示。导线段abcd所受到的磁场的作用力的合力：A.方向沿纸面向上，大小为(21)ILBB.方向沿纸面向上，大小为(21)ILBC.方向沿纸面向下，大小为(21)ILBD.方向沿纸面向下，大小为(21)ILB4．一劲度系数为k的轻质弹簧，下端挂有一矩形线框abcd，bc边长为l。线框的下半部处在匀强磁场中，磁感应强度大小为B，方向垂直于纸面向里，线框中通以电流I，方向如图所示。开始时线框处于平衡状态，如果磁场反向，磁感强度的大小仍为B，求：线框达到新的平衡时，在此过程中线框位移的大小，方向。19
