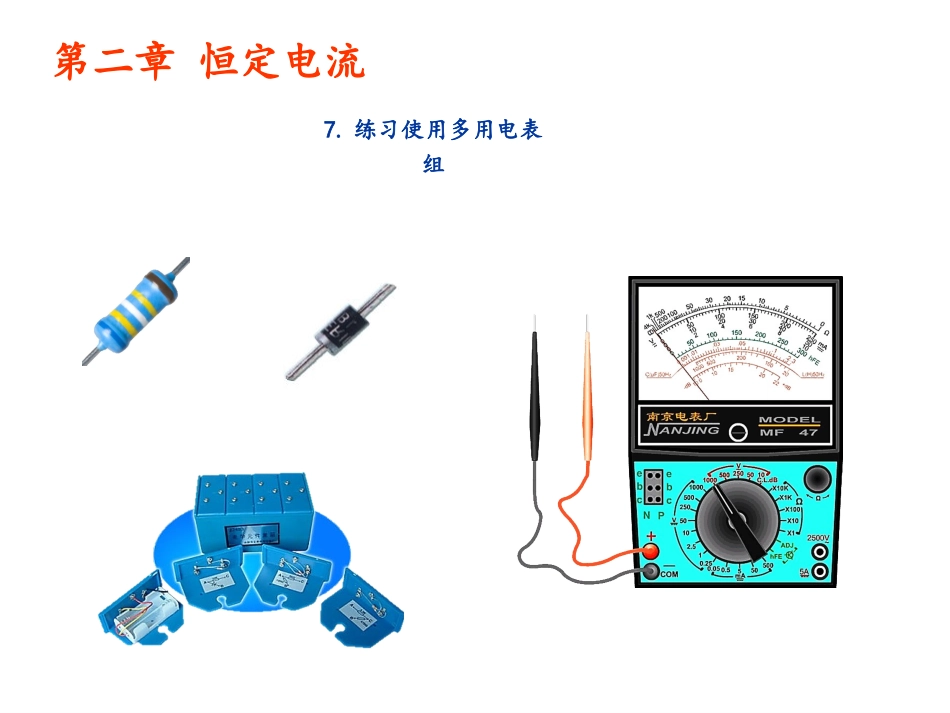

第二章恒定电流。7.练习使用多用电表VIP免费

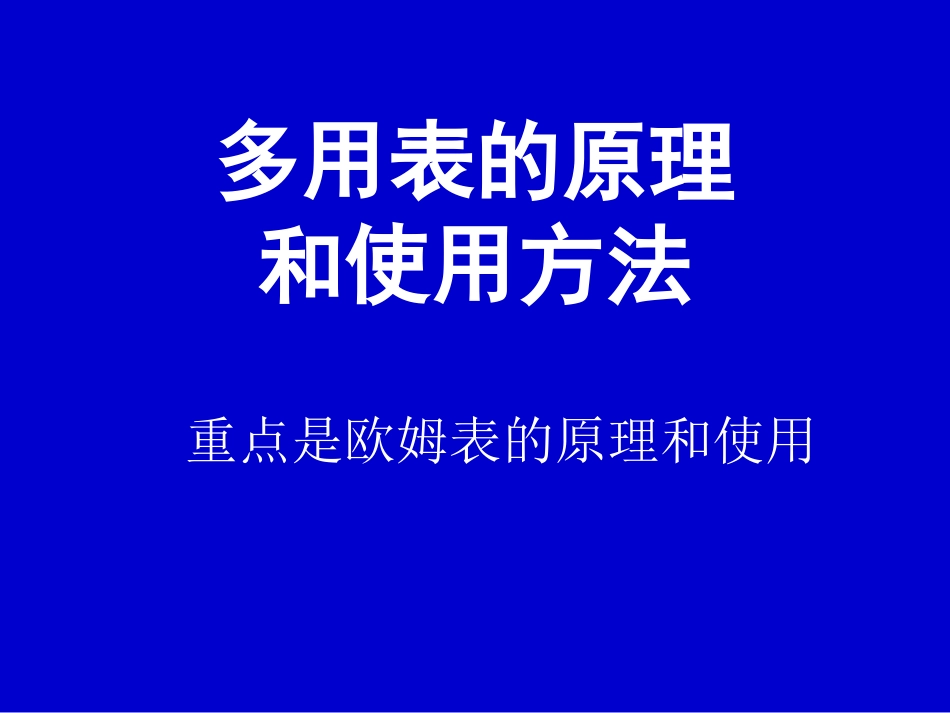

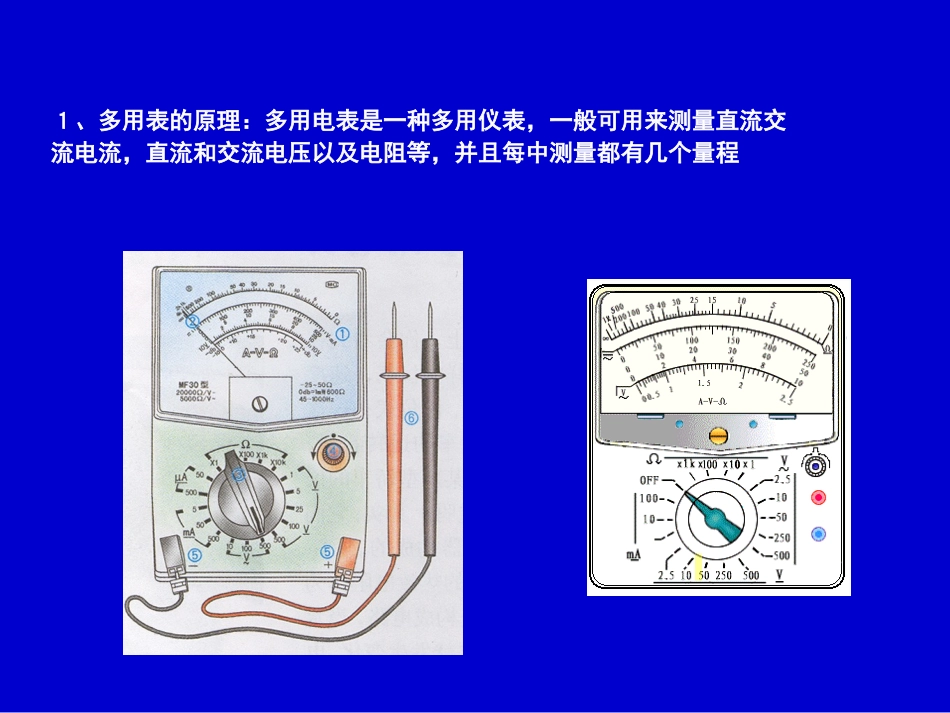

第二章恒定电流7.练习使用多用电表组多用表的原理和使用方法重点是欧姆表的原理和使用１、多用表的原理：多用电表是一种多用仪表，一般可用来测量直流交流电流，直流和交流电压以及电阻等，并且每中测量都有几个量程测量直流电流、直流电压的原理和直流电流表、直流电压表的原理相同。测量电阻的原理（欧姆表的原理）：（１）内部电路原理如右图所示，其原理是根据闭合回路的欧姆定律测量，即式中均为定值电阻，ＲＸ测量电阻的原理（欧姆表的原理）：（１）内部电路原理如右图所示，其原理是根据闭合回路的欧姆定律测量，即式中均为定值电阻，ＲＸ（２）不同的Rx对应不同的电流I（３）在刻度盘直接标出与电流I对应的电阻Rx值，可以从刻度盘上直接读出被测量电阻的阻值。（２）“调零”原理：当两表笔接触时，Rx=0，此时电流调到满偏值（最大值），对应电阻值为零。刻度盘的电阻为零（１）当两表笔间不接电阻时（即不接触），指针不偏，电阻无限大，刻度无限大欧姆表的刻度（３）中值电阻：是多用表电阻档的内阻，当被测时，通过表头的电流为：即通过表头的电流为满偏电流的一半，此时指针指在刻度盘的中央，所以一般叫电阻档的内阻称为中值电阻。电阻为多用表的使用方法：a.测量前先将多用电表置欧姆档ｂ.红黑两表笔相触，形成回路，调节R0,使G中电流满偏，指在最右端（Ω档的0刻度处）表明两表笔间电阻为0。c.两笔分开，电路断开，指针应在G的零刻度处，指在最左端（Ω档的∞刻度处）表明两表笔间电阻为无限大，电流为0。d.两表笔间接入待测电阻RX（RX与其他元器件要断开）I=E/(RG+R0+RX),G指针偏转指在某一刻度上RX变，变，非线性关系，一一对应，所以刻度不均匀注意1：红黑表笔要插入正确（黑表笔插孔连接表欧姆档内部电源正极）一、认识万用表表盘刻度多用表:红表笔黑表笔红表笔A表刻度（交直流）V表刻度（交直流）指针机械调零𝛀表刻度（交直流）欧姆调零注意2：使用时如果指针不指在左端0刻度则需要机械调零！注意3：欧姆表内含电源注意4：电压表内不含电源注意5：电流表内不含电源操作：使用前：如果指针不指在左端0刻度，机械调零！使用后：档位旋钮调到“OFF”或交流电压最高档。1、选择直流电压档：量程大于灯泡两端电压估计值。2、并联在小灯泡两端：红表笔结高电势点。3、刻度盘读数：对应直流电压量程刻度线。三、测量小灯泡的电流：1、选择直流电流档：量程大于灯泡中电流估计值。2、串联在小灯泡卸开电路中：电流从红表笔流入。3、刻度盘读数：对应直流电流量程刻度线。四、测量电阻、二极管：1、选择欧姆档：选择任意量程档位。2、欧姆调零：短接红、黑表笔调节欧姆调零旋钮，使指针指在欧姆0刻线！每次换用不同倍率欧姆档都需要欧姆调零。3、测量：红黑表笔分别连接电阻两端，测量电阻；档位是否合适：偏大（偏小）换用更小（更大）倍率挡欧姆调零4、刻度盘读数：电阻刻度线,R=读数×倍率。二极管：（单向导电）1、有极性元件（正、负极）2、正反向电阻不同：电流从正极流入电阻小，电流从负极流入电阻大。3、开关作用(单向导电)：正向连接相当于开关闭合，反向链接相当于开关断开。测量二极管：测量原理：欧姆表中电流方向，黑表笔流出、红表笔流入；二极管特性，正、反向电阻不同；1、选择欧姆档：选择×10（或×100）倍率档，欧姆调零。2、测二极管电阻：对调表笔测量正、反向电阻。3、刻度盘读数：电阻刻度线,R=读数×倍率。电学元件黑箱：回答：如图所示，用多用表测量A、B、C任意两点，结果如何？BCAD1、电学元件黑箱A2、电学元件黑箱B探测黑箱原件：用电压档测量待测电路两端电压内含电源U=0？否用欧姆档测量待测电路两端电阻R→∞R=C反向R→0反向R→∞反向R=CR→0是否是否是否是定值电阻可能是二极管开路可能是二极管短路可能是二极管练1：一个量程为5mA的电流改装成的欧姆表，电池电势E＝1.5V。改装欧姆表后，将原电流表5mA刻度处的刻度确定为0Ω位置。若在两表笔之间接入一未知电阻Rx时，表针恰好指在刻度盘正中位置，则Rx=______。300Ω练2：在使用多用电表测电阻时，以下说法正确的是()A、使用前俭查指针是否停在“Ω”的“∞”处B、每换一...
