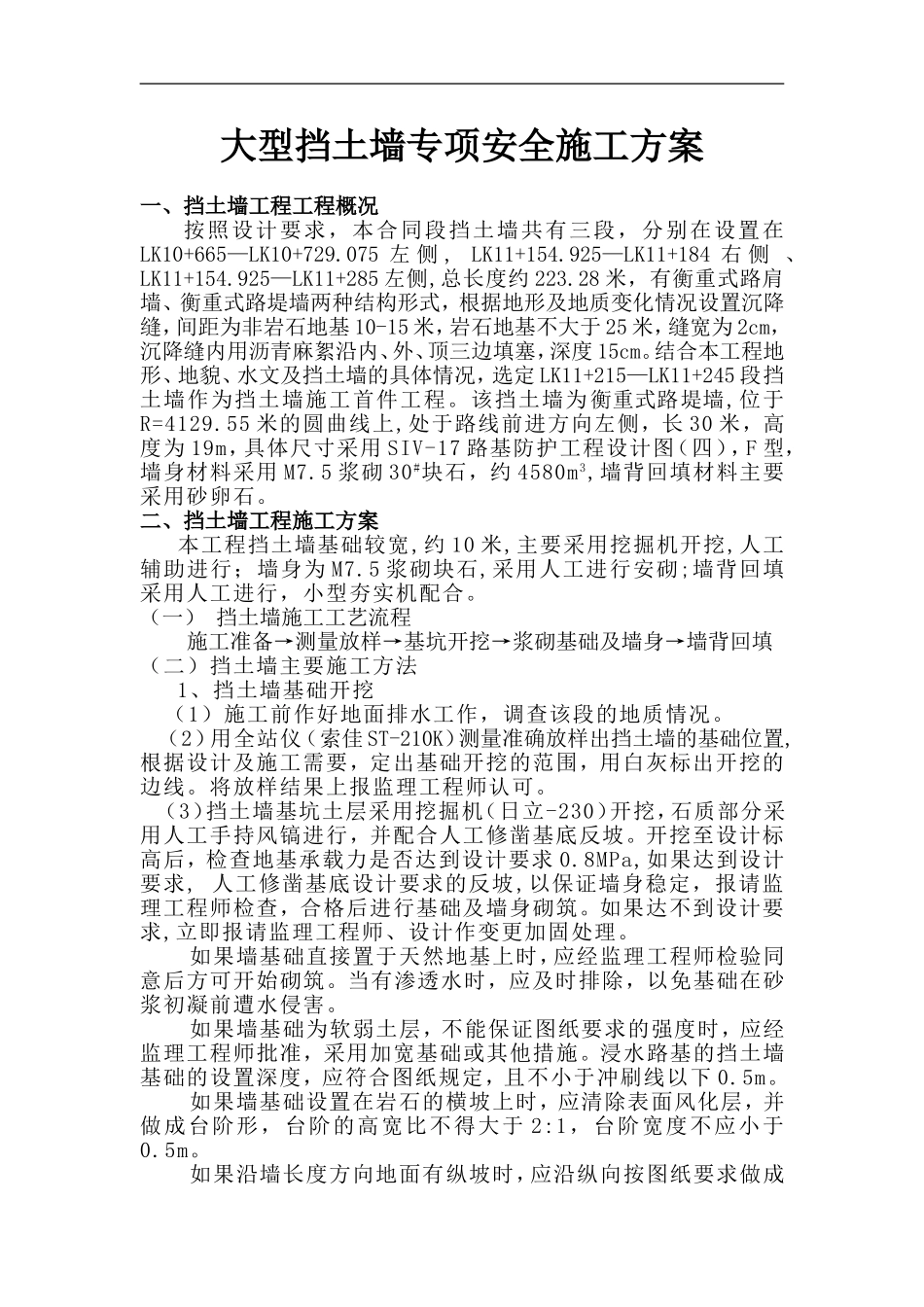

大型挡土墙专项安全施工方案一、挡土墙工程工程概况按照设计要求，本合同段挡土墙共有三段，分别在设置在LK10+665—LK10+729.075左侧,LK11+154.925—LK11+184右侧、LK11+154.925—LK11+285左侧,总长度约223.28米，有衡重式路肩墙、衡重式路堤墙两种结构形式，根据地形及地质变化情况设置沉降缝，间距为非岩石地基10-15米，岩石地基不大于25米，缝宽为2cm，沉降缝内用沥青麻絮沿内、外、顶三边填塞，深度15cm。结合本工程地形、地貌、水文及挡土墙的具体情况，选定LK11+215—LK11+245段挡土墙作为挡土墙施工首件工程。该挡土墙为衡重式路堤墙,位于R=4129.55米的圆曲线上,处于路线前进方向左侧，长30米，高度为19m，具体尺寸采用SIV-17路基防护工程设计图（四），F型，墙身材料采用M7.5浆砌30#块石，约4580m3,墙背回填材料主要采用砂卵石。二、挡土墙工程施工方案本工程挡土墙基础较宽,约10米,主要采用挖掘机开挖,人工辅助进行；墙身为M7.5浆砌块石,采用人工进行安砌;墙背回填采用人工进行，小型夯实机配合。（一）挡土墙施工工艺流程施工准备→测量放样→基坑开挖→浆砌基础及墙身→墙背回填（二）挡土墙主要施工方法1、挡土墙基础开挖（1）施工前作好地面排水工作，调查该段的地质情况。（2）用全站仪（索佳ST-210K）测量准确放样出挡土墙的基础位置,根据设计及施工需要，定出基础开挖的范围，用白灰标出开挖的边线。将放样结果上报监理工程师认可。（3）挡土墙基坑土层采用挖掘机（日立-230）开挖，石质部分采用人工手持风镐进行，并配合人工修凿基底反坡。开挖至设计标高后，检查地基承载力是否达到设计要求0.8MPa,如果达到设计要求,人工修凿基底设计要求的反坡,以保证墙身稳定，报请监理工程师检查，合格后进行基础及墙身砌筑。如果达不到设计要求,立即报请监理工程师、设计作变更加固处理。如果墙基础直接置于天然地基上时，应经监理工程师检验同意后方可开始砌筑。当有渗透水时，应及时排除，以免基础在砂浆初凝前遭水侵害。如果墙基础为软弱土层，不能保证图纸要求的强度时，应经监理工程师批准，采用加宽基础或其他措施。浸水路基的挡土墙基础的设置深度，应符合图纸规定，且不小于冲刷线以下0.5m。如果墙基础设置在岩石的横坡上时，应清除表面风化层，并做成台阶形，台阶的高宽比不得大于2:1，台阶宽度不应小于0.5m。如果沿墙长度方向地面有纵坡时，应沿纵向按图纸要求做成台阶。2、挡土墙墙身砌筑（1）基坑开挖成形后，将基坑内浮土、松散土及其他杂物清除干净，用全站仪精确放样出挡土墙平面位置，用红油漆和铁丁进行标示，用水准仪测出高程，经监理工程师验收合格后，进行墙身砌筑。（2）块石成行铺砌，并砌成水平，每层先砌角石，再砌面石，然后填腹。砌筑时必须两面立杆挂线或样板挂线，外面线应顺直整齐，逐层收坡，内面线大致适顺，在砌筑过程中经常校正线杆，以保证砌体各部尺寸符合图纸要求。在砌筑前每一石块均用干净水洗净并使其彻底饱和，垫层必须干净湿润。所有块石座于新拌砂浆之上，在砂浆凝固前，所有缝满浆，石块固定就位。块石就位后垂直缝灌入砂浆，用灰刀捣实。在接砌前先座浆，并将石块打湿，填腹亦采用挤浆法，先铺浆，再将石块放入挤紧，垂直缝中挤入1/3～1/2的砂浆，不满部分再分层插入灰浆。对较大的垂直灰缝尽量填塞小石块，水平灰缝不能用小石块支垫或找平。（3）用作镶面的块石，在修凿时外露面和要修整的部位做到无明显的凹凸，凹入深度不超过20mm。砌镶面石时，采用一顺一丁砌筑。将镶面石和填腹石紧密连结。（4）砌筑时，每隔70～120cm找平一次作为一水平层。各水平层间垂直缝要错开，错开距离不小于8cm，各砌块间的垂直缝也尽可能错开8cm。（5）两砌体的表平面间的灰缝宽度最大为2cm，不能有干缝和瞎缝。填腹块石水平灰缝的宽度要不大于3cm，垂直灰缝的宽度不大于4cm，灰缝要错开，灰缝大时在砂浆中填塞小石块，以节省灰缝。在砂浆凝固前将外露缝采用M10砂浆勾好，勾缝深度不小于20mm。如若不能按照这样将外露缝勾缝，在砂浆未凝固前，将砌缝砂浆括深不小于20mm,为以后勾缝作准备。（6）墙身在高出地面部分分层设置泄水孔，泄水孔间距2-3...
