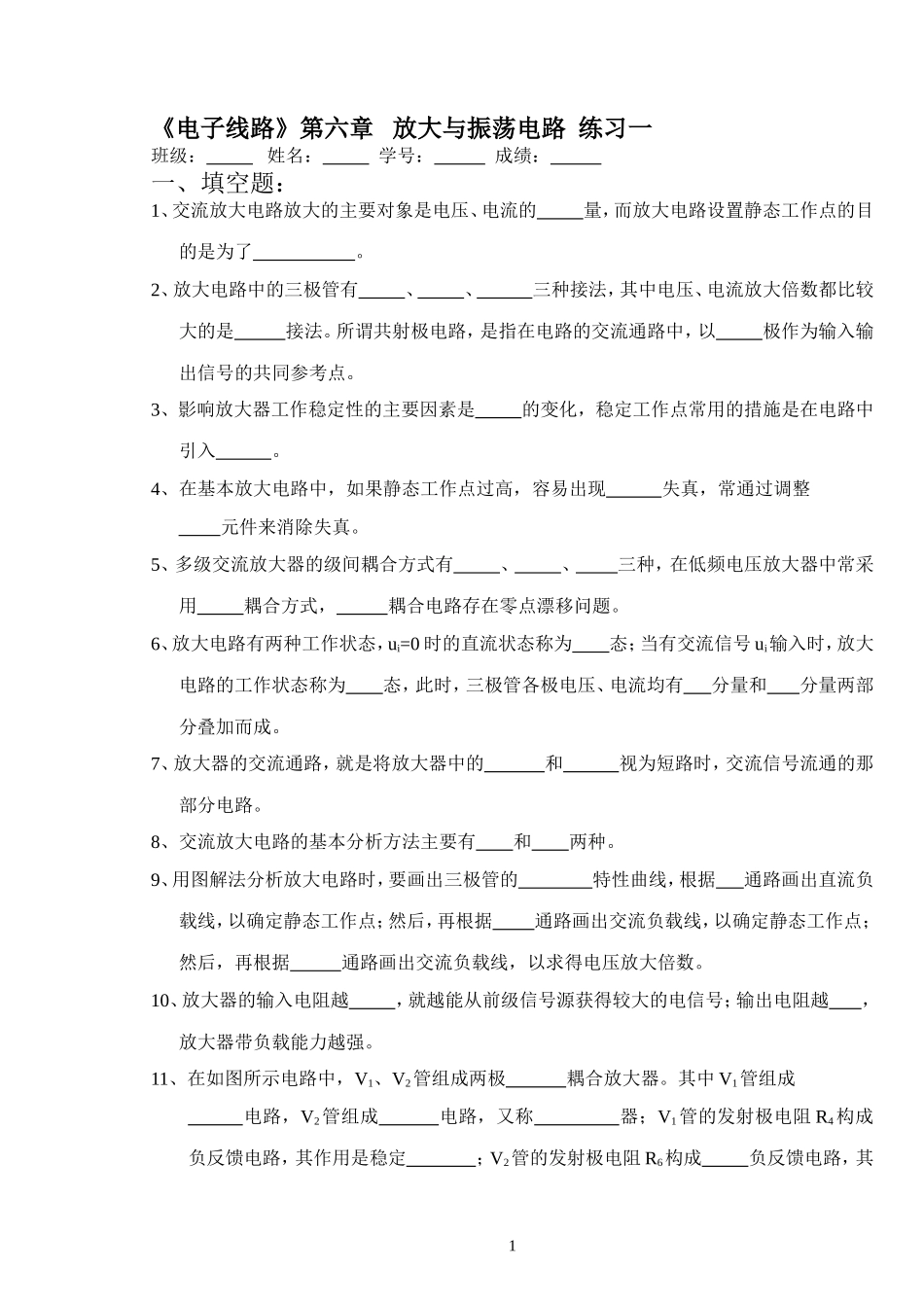

《电子线路》第六章放大与振荡电路练习一班级：姓名：学号：成绩：一、填空题：1、交流放大电路放大的主要对象是电压、电流的量，而放大电路设置静态工作点的目的是为了。2、放大电路中的三极管有、、三种接法，其中电压、电流放大倍数都比较大的是接法。所谓共射极电路，是指在电路的交流通路中，以极作为输入输出信号的共同参考点。3、影响放大器工作稳定性的主要因素是的变化，稳定工作点常用的措施是在电路中引入。4、在基本放大电路中，如果静态工作点过高，容易出现失真，常通过调整元件来消除失真。5、多级交流放大器的级间耦合方式有、、三种，在低频电压放大器中常采用耦合方式，耦合电路存在零点漂移问题。6、放大电路有两种工作状态，ui=0时的直流状态称为态；当有交流信号ui输入时，放大电路的工作状态称为态，此时，三极管各极电压、电流均有分量和分量两部分叠加而成。7、放大器的交流通路，就是将放大器中的和视为短路时，交流信号流通的那部分电路。8、交流放大电路的基本分析方法主要有和两种。9、用图解法分析放大电路时，要画出三极管的特性曲线，根据通路画出直流负载线，以确定静态工作点；然后，再根据通路画出交流负载线，以确定静态工作点；然后，再根据通路画出交流负载线，以求得电压放大倍数。10、放大器的输入电阻越，就越能从前级信号源获得较大的电信号；输出电阻越，放大器带负载能力越强。11、在如图所示电路中，V1、V2管组成两极耦合放大器。其中V1管组成电路，V2管组成电路，又称器；V1管的发射极电阻R4构成负反馈电路，其作用是稳定；V2管的发射极电阻R6构成负反馈电路，其1作用是稳定；电路中C1、C2、C3称作电容，其作用是，C2称作电容，其作用是。二、选择题：1、在如图所示电路中具有正常电压放大作用的是（）2、如图所示电路处于饱和状态，要使电路恢复成放大状态，通常采用的方法是（）A．增大电阻RBB．减小电阻RBC．改变电阻RCD．改变电源电压UGB3、如图所示放大电路将引起（）失真。A．交越B．截止C．饱和24、在多级放大电路的三种耦合方式中，（）耦合能放大缓慢变化的交流信号或直流信号。A．变压器B．阻容C．直接5、在基本放大电路的三种组态中，（）组态只有电流放大作用而没有电压放大作用。A．共射B．共基C．共集6、在一个单管共射接法的基本放大电路中，如果输入的信号电压是正弦波，而示波器观察到输出电压波形如图所示，则此放大电路的静态工作点设置得（）A．偏低B．偏高C．正常7、如图所示，放大电路中三极管的电流放大系数β=30时，电压放大倍数Au=－20，若调换成β=60的同类型三极管时，其电压放大倍数近似等于（）A．－40B．－20C．－108、如图所示，放大电路中三极管的电流放大系数β=40时，电压放大倍数Au=－50，若调换成β=80的同类型三极管时，其电压放大倍数近似等于（）A．－100B．－25C．－509、放大电路及三极管的输出特性曲线如图所示，当输入电压ui逐渐增大时，输出电压波形（）A．将首先出现饱和失真B．将首先出现截止失真C．将同时出现饱和失真和截止失真310、放大器的电压放大倍数在（）时增大。A．负载电阻增大B．负载电阻减小C．负载电阻不变11、能正常调整静态工作点的电路是下图中的（）12、在基本放大电路的输入端输入一正弦电压ui如图A所示，这时集电极电流ic的波形应为图B、C、D中的（）A．B．C．D．三、简答题：1、一个单管放大器有哪些元件组成？各元件的作用是什么？为什么在三极管放大电路中一定要接直流电源？2、如图所示电路为某交流放大器的直流通路，变更某些电路元件值后，分析电路可能出现的现象（设电路原来为正常放大状态）。（1）RB1=0；（2）RB2=0；（3）RB1=∞；（4）RB1=0、RB2=0。3、改变放大电路的集电极负载电阻Rc的数值和电源电压UGB的大小对放大电路的直流负载线有什么影响？44、分析如图所示电路中的C1和C2的作用。5、发现放大器输出波形失真，是否说明静态工作点一定不合适？为什么？6、通常希望放大电路的输入电阻高一些好还是低一些好？输出电阻呢？放大电路的负载能力是指什么？7、画出射极偏置电路，说明当温度变化或更换三极管时，这种电路稳定静态工作点的原理。8、放...
