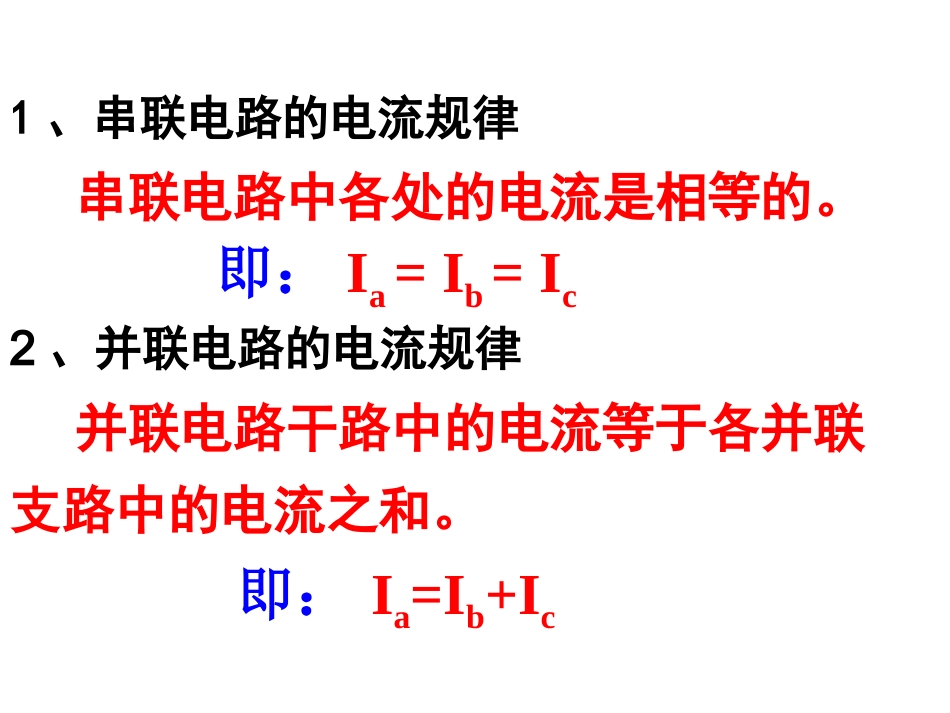

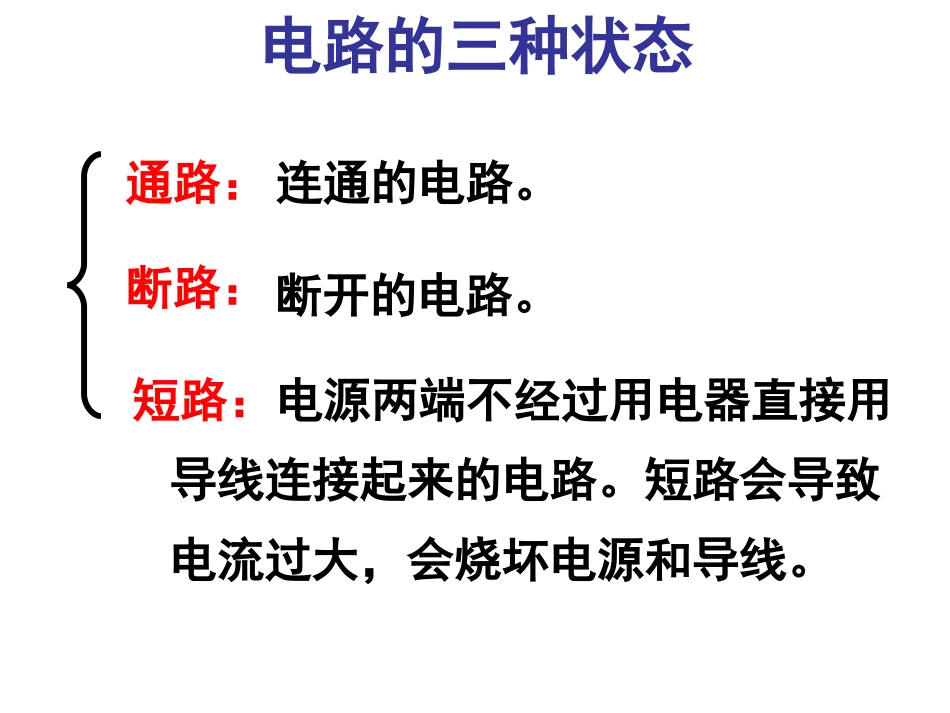

初探电路复习电路的三种状态短路：通路：断路：连通的电路。断开的电路。电源两端不经过用电器直接用导线连接起来的电路。短路会导致电流过大，会烧坏电源和导线。1、串联电路的电流规律串联电路中各处的电流是相等的。2、并联电路的电流规律并联电路干路中的电流等于各并联支路中的电流之和。即：Ia=Ib=Ic即：Ia=Ib+Ic仪表电流表电压表元件符号使用规则接法接线方法量程的选择能否直接连到电源两极上学生用表量程最小刻度读数VA串联并联电流从“+”进从“-”出电流从“+”进从“-”出电流不能超过表的量程，先要试触电压不能超过表的量程，先要试触不能能0~0.6A0.02A0~3A0.1A0~3V0.1V0~15V0.5V先看量程再读先看量程再读小结：电流表和电压表的异同:探究串联电路的电压结论：串联电路两端的总电压等于各部分电路两端的电压之和L1L2L1L2探究并联电路的电压结论：并联电路两端的总电压跟各支路两端的电压都相等．U=U1=U2L1L2根据实物图画出电路图根据实物图画出电路图步骤：1.找支点A、B（实物图）2.确定干路元件3.找支点A、B（电路图）4.确定各支路元件根据电路图连接实物图根据电路图连接实物图步骤：1.找支点A、B（电路图）2.擦去一条支路3.找支点A、B（实物图）4.补全另一支路1、根据如图所示的电路图连接实物图。AL1L2L1L2●●5、如图是研究影响导体的电阻大小因素的实验装置,要使将a、b、c、d四种规格的导体分别接在M、N之间进行研究比较,你认为:要研究导体的电阻与长度的关系,应选用导线____和____要研究导体的电阻与横截面积的关系,应选用____和____要研究导体的电阻与材料的关系,应选用导线____和____材料导体长度(m)横截面积(m2)镍铬合金a10.2b10.4c0.50.2锰铜d10.2abcdMNdcaaba欧姆定律复习知识点三、研究电流与电压电阻的关系1、研究方法：（1）研究电流与电压关系时控制，改变。（2）研究电流与电阻关系时控制，改变。3、滑动变阻器的作用2、电路图（1）研究电流与电压关系时滑动变阻器的作用是（2）研究电流与电阻关系时滑动变阻器的作用是改变电阻两端的电压保持电阻两端的电压不变电阻电压电压电阻如图为“欧姆定律”一节中“研究电流与电阻关系”的实验电路图.(1)为了达到研究的目的，实验过程中必须保持_______________不变；(2)当开关S闭合后，电压表的读数是2.5V，电流表的读数是0.5A，现在将阻值为5Ω的电阻R换成阻值为10Ω的电阻接入电路来进行研究，则下一步应进行的操作是_______________________________________________.电阻两端的电压调节滑动变阻器，使电压表的示数保持为2.5V不变例题、在研究电流跟电压、电阻的关系中，先保持电阻R不变，记录的实验数据如下表甲，表乙是研究电流与电阻关系时记录的数据。（1）由表甲可归纳得出的结论：_____________。（2）由表乙数据可知：电流与电阻反比，其原因是什么？（3）在研究电流跟电阻关系实验时，在如图所示实验电路中，将5Ω电阻换成10Ω后，为了保持电阻两端电压不变，应将滑动变阻器的滑片向滑动？（左或右）电阻一定时，电流与电压成正比不成右UIRIUR与成正比成反比导体中的电流电流与导体导体两端的电压成正比,与导体的电阻成反比.欧姆定律=基本公式变换式U=IRR=UI三个物理量单位之间的关系：三个物理量单位之间的关系：1V1A=1Ω串联电路并联电路电路图II1I2II1I2电流电压电阻电流与电压的分配关系R1R2R1R2I=I1=I2I=I1+I2U=U1+U2U=U1=U2R=R1+R2(R=nR0)U1/U2=R1/R2U1/U=R1/RI1/I2=R2/R1知识点五：伏安法测电阻1、原理：R=U/I2、电路图3、实验步骤：4、注意点：（1）连接电路时，开关断开，滑片置于阻值最大位置。（2）注意电压表电流表量程的选择。（3）实验中要调变阻器，测出三组数据，求出电阻的平均值。（1）若电压表、电流表示数如图所示，则小灯泡的电阻为_______Ω。（2）若闭合开关后发现电流表指针偏转，电压表指针没有偏转，该故障的原因是（）(选填下列故障原因的字母代号)A．小灯泡接线短路B．电源接触不良C．小灯泡接线断路D．电流表接线短路A10AV测小灯泡电阻（3）排除故障后，按正确的操作测得的数据如表：从表中计算出三次小灯泡的电阻不相等，你认为可能的原因是___________________...
