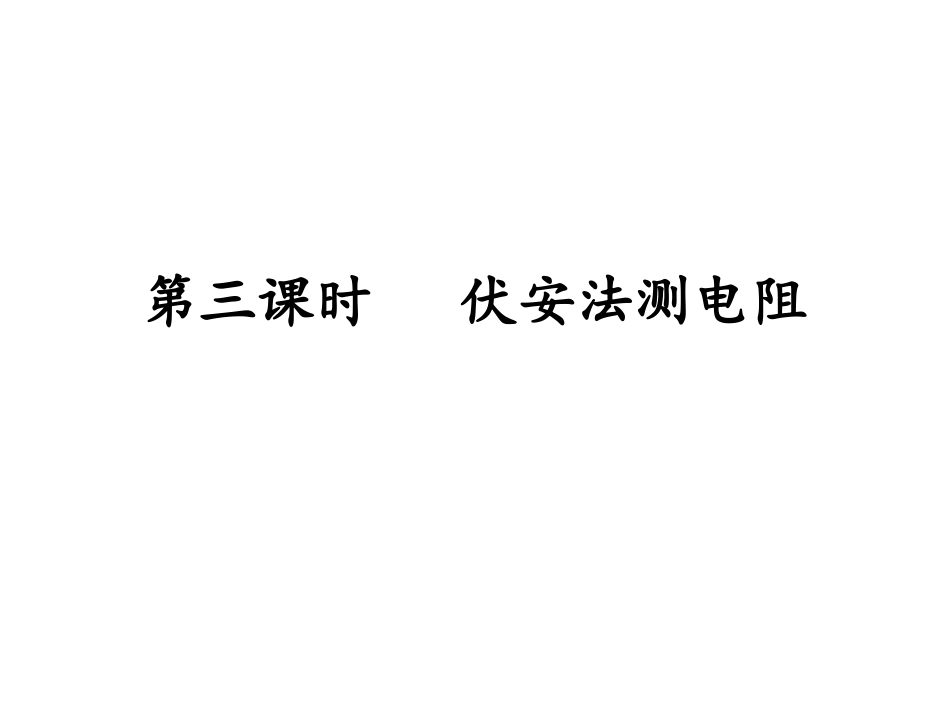

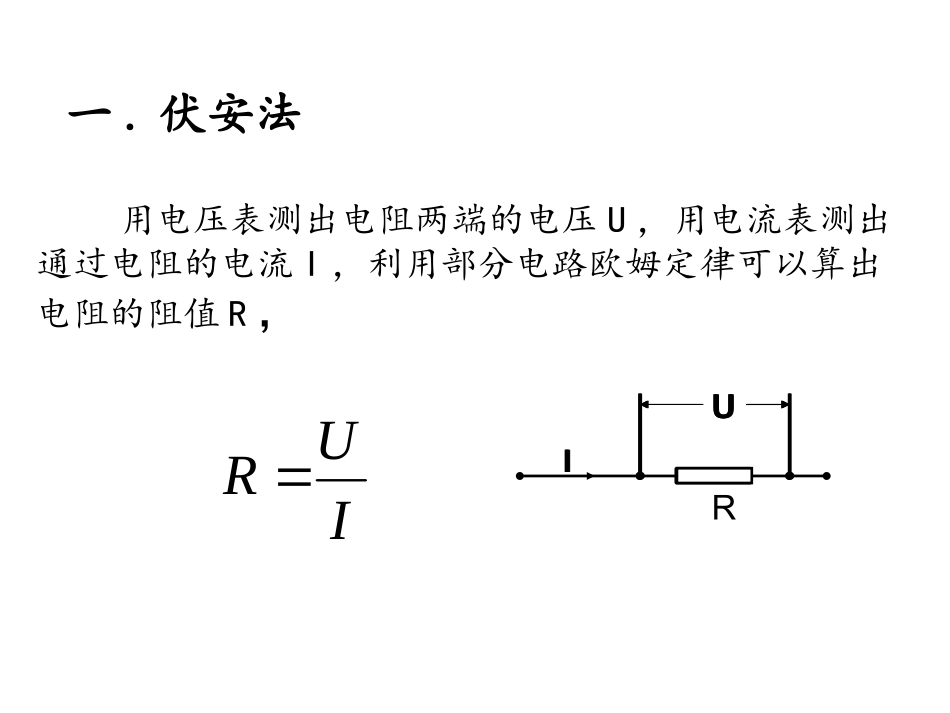

第三课时伏安法测电阻用电压表测出电阻两端的电压U，用电流表测出通过电阻的电流I，利用部分电路欧姆定律可以算出电阻的阻值R，IUR一

伏安法RUIUIUI二

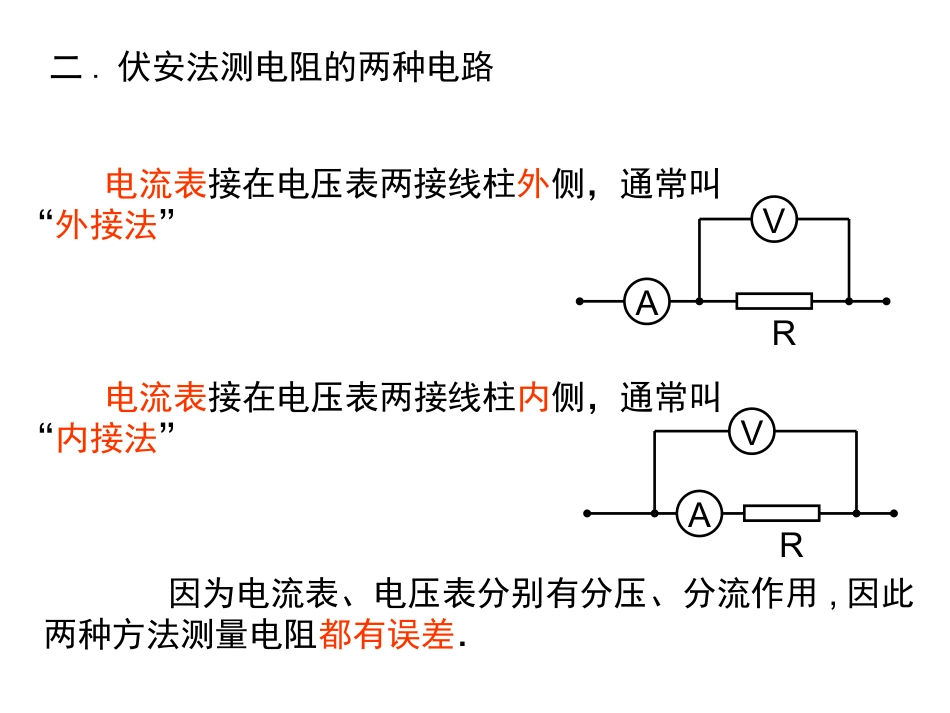

伏安法测电阻的两种电路电流表接在电压表两接线柱外侧，通常叫“外接法”电流表接在电压表两接线柱内侧，通常叫“内接法”AVRAVR因为电流表、电压表分别有分压、分流作用,因此两种方法测量电阻都有误差．三

伏安法测电阻的误差分析电流表外接法电压表示数电流表示数测量值偏小，适于测量小阻值电阻

RUUVRVRAIIIIAVIUR测说明：误差来源于电压表的分流，分流越小，误差越小．所以该电路适合测量小电阻，即VRRRRIUR真外接法内接法误差来源适用条件适合测量大电阻适合测量小电阻内外接法总结AVRAVRAVIUR测RRIUR真V表不准，A表分压电路图两种电路大内小外：待测电阻R阻值较大，选内接；若较小，选外接四

伏安法测电阻内外接选择（1)、若已知待测电阻的大约值，电流表的内阻和电压表的内阻，则当xVAxRRRR时，选用电流表内接法．xVAxRRRR时，选用电流表外接法．当VARRRx用外接法．即VAxRRR用内接法．仍然是大内小外Rx>>RA时R
