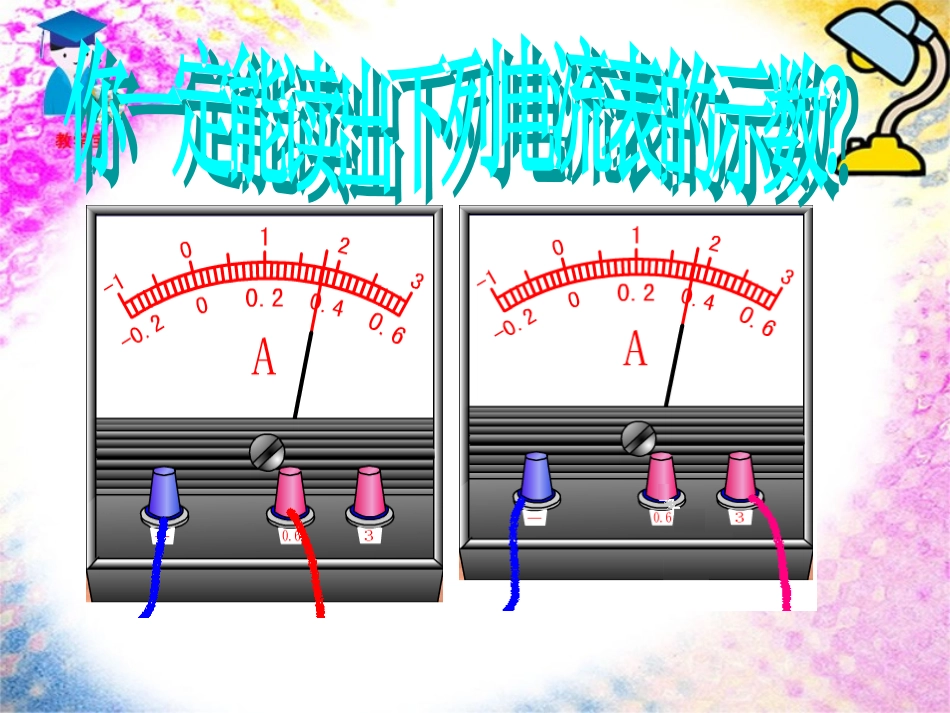

第五节串、并联电路中电流的规律这些灯是怎样连接的?串联电路ABC串联电路的特点:I1I2I3①只有一条电流路径;②开关控制整个电路;③用电器相互干扰。这些灯是怎样连接的?•并联电路的特点:并联电路ABCII1I2电流有两条以上路径,电流出现分与合;各支路用电器独立工作、互不影响;•干路开关控制整个电路,支路开关控制所在的支路。1.知识与技能探究串、并联电路中电流的规律;训练连接电路和使用电流表的技能。2.过程与方法科学探究全过程的切身体验,领会科学研究的方法。3.情感态度与价值观严谨的科学态度与协作精神。教学目标1.探究:串联电路中各点的电流有什么关系本节导航2.探究:并联电路中干路电流与各支路电流有什么关系开关合上:串联电路中,各点电流之间有什么关系?1.串联电路中各点的电流有什么关系提出问题串联电路中各点的电流之间有什么关系?猜想或假设设计实验实验器材:开关、电池组、电灯泡2个、电流表1个、导线5根观察对象A处电流B处电流C处电流测量结果实验表格:A测量A点电流的电路图实验电路图:BCAAAC测量B点电流的电路图BABA测量C点电流的电路图C该你露一手了!1.接线时要注意开关必须处于断开的状态;不要出现短路现象;2.电流表要跟被测电路串联;3.电流表的接线要正确:不得出现反接;4.电流表的量程要选准;要进行试触;5.读数时要认清量程和分度值;注意:注意:A1A2A3用电流表分别测电路各点电流:I1、I2、I3……电流表使用测出A点电流进行实验AAA测出B点电流BA测出C点电流C进行实验:分析和论证测量结果说明什么?得出什么结论?A点电流IAB点电流IBC点电流IC第一次测量第二次测量0.180.180.180.200.200.20得出结论串联电路的电流处处相等。2.并联电路中干路电流与各支路电流有什么关系提出问题并联电路中干路电流与各支路电流有什么关系?猜想或假设设计实验实验器材:开关、电池组、电灯泡2个、电流表1个、导线5根观察对象A处电流B处电流C处电流测量结果实验表格:测出A点电流AA进行实验测出B点电流AB测出C点电流AC分析和论证测量结果说明什么?得出什么结论?A点电流IAB点电流IBC点电流IC第一次测量第二次测量0.720.360.361.40.60.8得出结论并联电路的干路电流等于各支路电路之和。串联电路的电流特点串联电路的特点:电流的路径是唯一的;用电器同时工作,同时停止;开关控制整个电路。串联电路中各处电流都相等。表达式:IA=IB=ICABC并联电路的特点:电流的路径不唯一,电流出现分与合;各支路独立工作、互不影响;干路开关控制整个电路,支路开关控制所在的支路。并联电路的电流特点并联电路中干路电流等于各支路电流之和。表达式:IA=IB+ICABC1、如图所示,串联电路中,把电流表分别连接在a,b,c处,闭合开关,测得的电流分别为Ia、Ib、Ic,这三个电流之间的关系是IaIbIc2、如图所示,并联电路中,把电流表分别连接在a,b,c处,闭合开关,测得的电流分别为Ia、Ib、Ic,这三个电流之间的关系是IaIbIccab===+abc1、如果你在家中先开了一盏灯,然后依次接通电饭锅、电视机和空调,这过程中总开关处的电流会怎样变化?L1L1L2L2A2A11.2A0.5A1.L1中的电流是多少?0.7A巩固练习1、有L1和L2两只灯泡串联在电路中,闭合开关后发现L1很亮,L2很暗,那么()A、L1中电流较大B、L2中电流较大C、L1和L2中的电流一样大D、由于灯的亮度不同故无法比较电流的大小C练习习题2.在一个电路中有两个用电器,用电流表测量时,如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____;如发现通过每个用电器的电流相同,则这两个用电器的连接___________________________。可能是串联、也可能是并联并联3、下列电路中,能正确测出电灯L2的电流的是()-+AL1L2ABCDB-+L1L2A-+L1L2AL1L2A-+4.如图所示,请读出它们指针所指位置的示数:图1的示数是:________图2的示数是:________0.46A1.2A5、如图所示,已知A1的示数是0.8A,A2的示数是1.5A,则通过灯L1的电流是_____A,灯L2的电流是______A。A2A1L2L1S0.70.86、如图所示,电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A,那么通过灯L1的电流是_____A,L2的电流是____A,L3的电流是_____A。0.40.50.3A1A2A3L3L1L2
