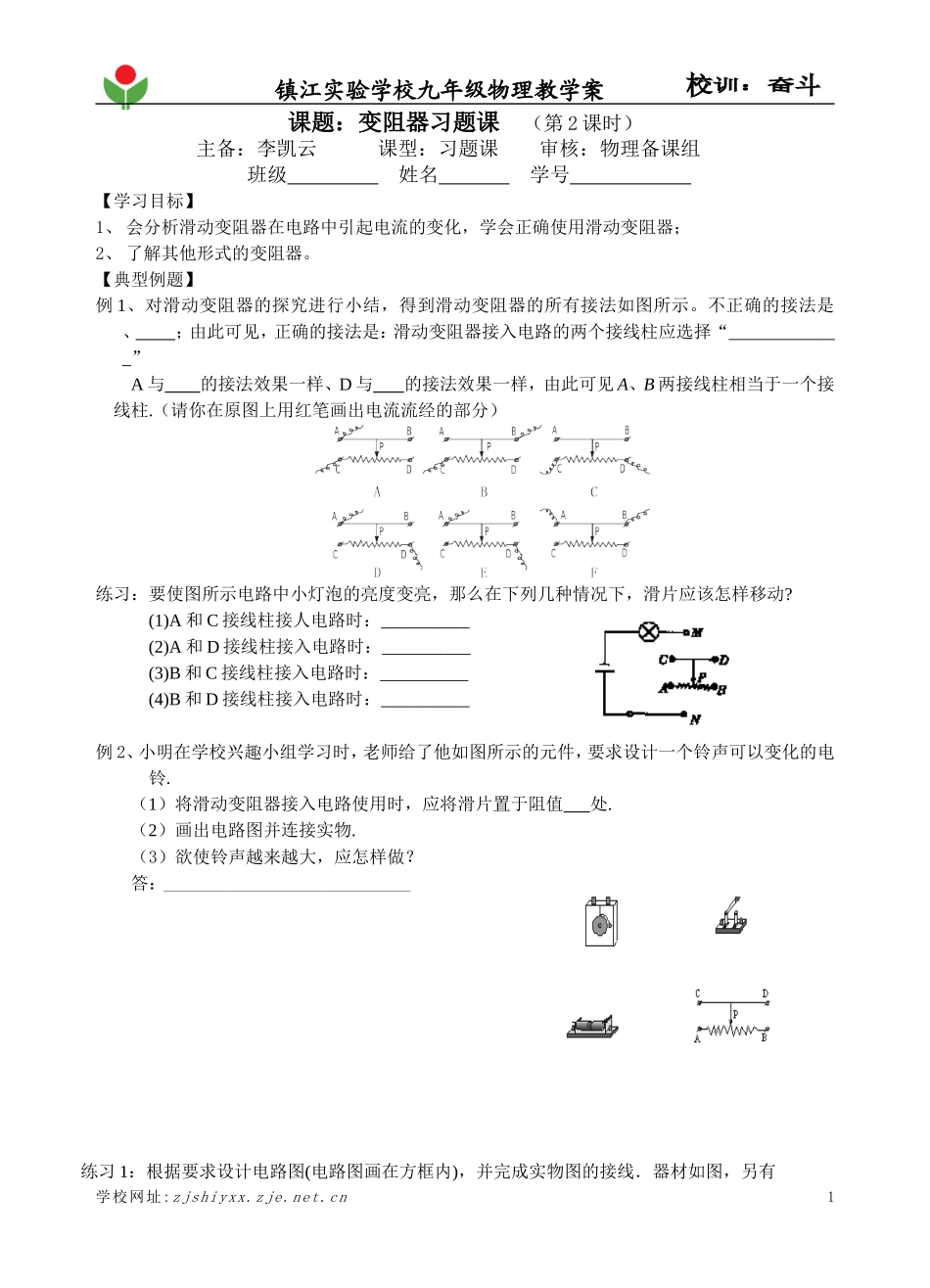

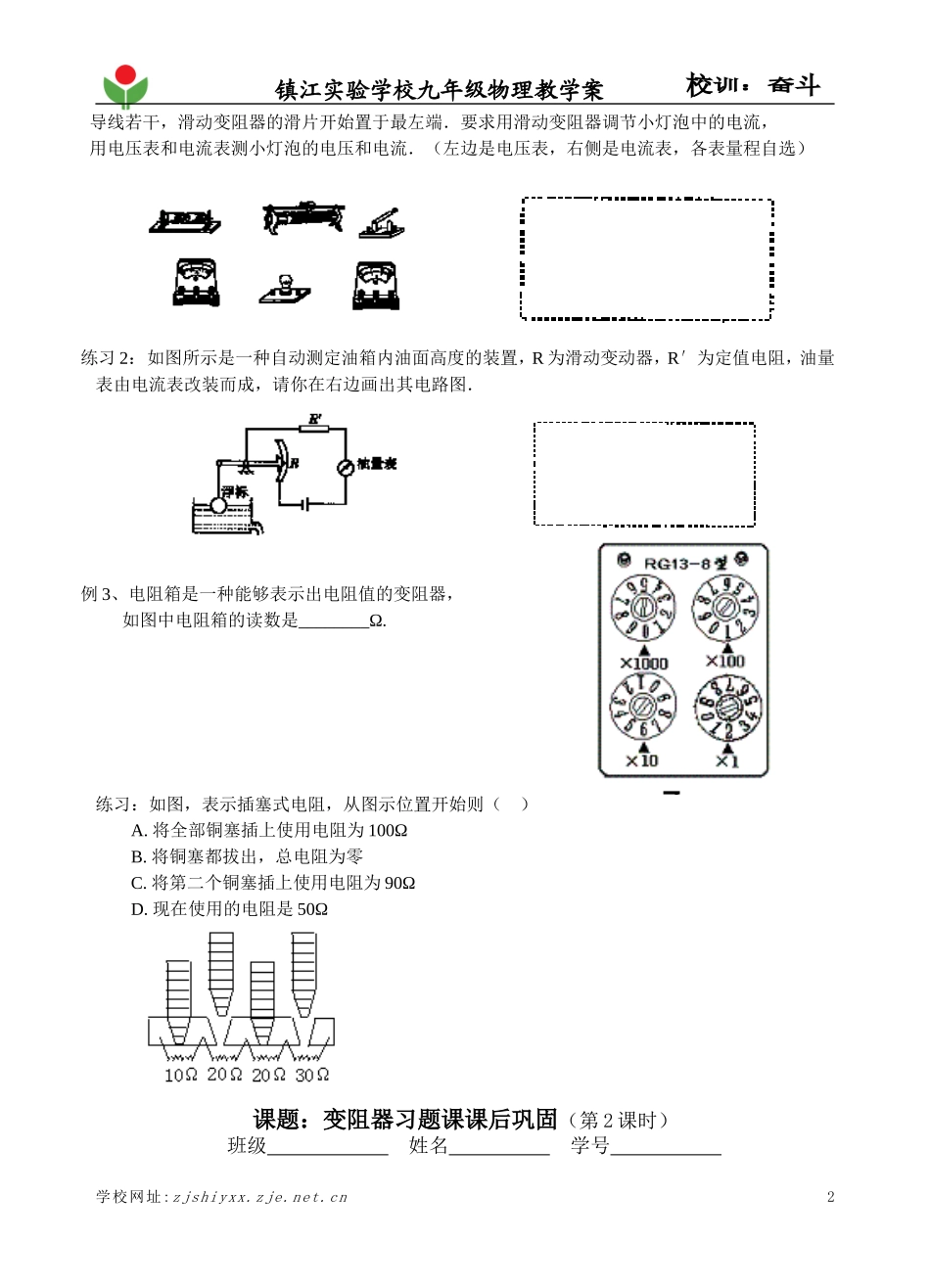

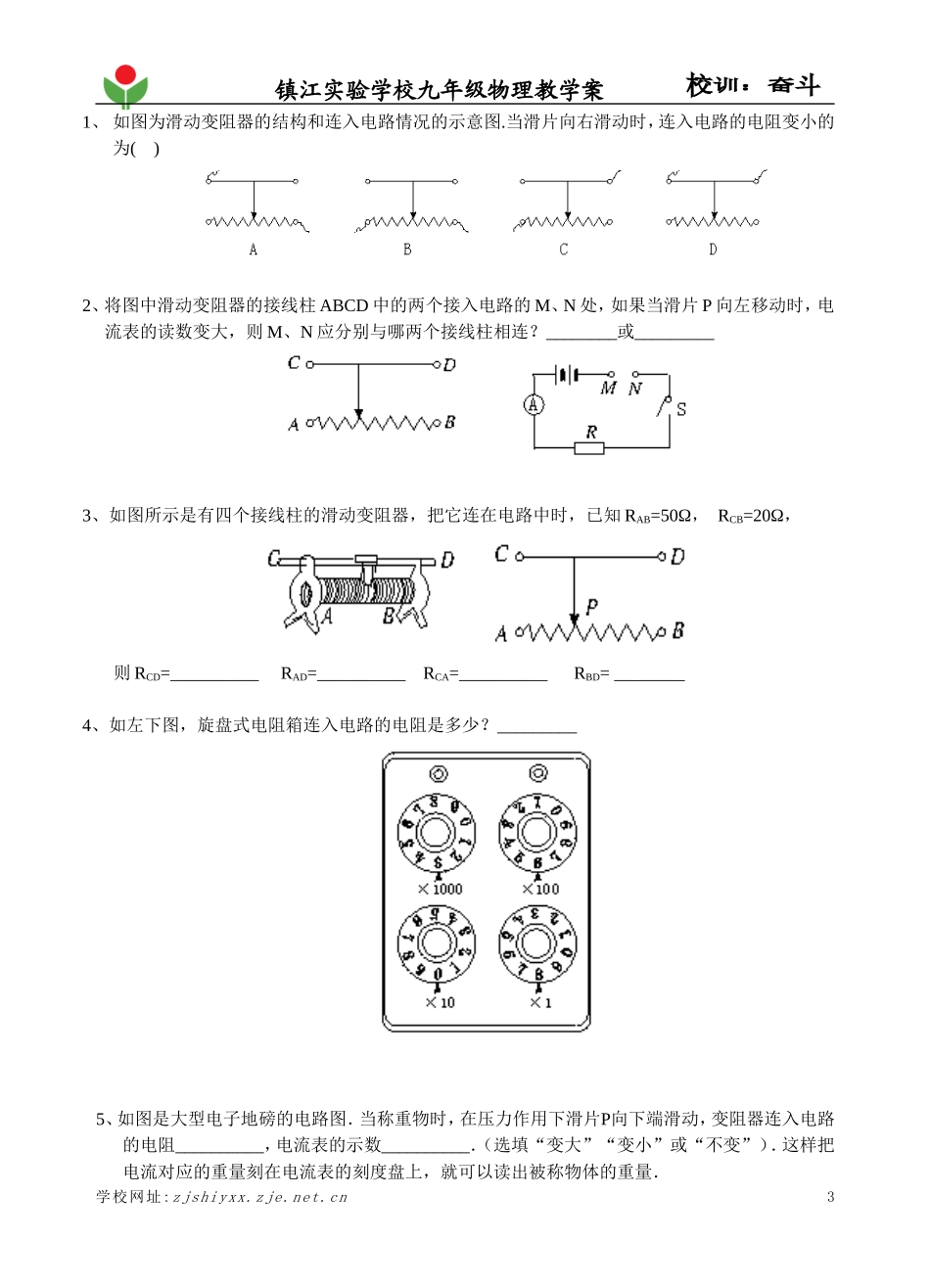

镇江实验学校九年级物理教学案课题：变阻器习题课（第2课时）主备：李凯云课型：习题课审核：物理备课组班级姓名学号【学习目标】1、会分析滑动变阻器在电路中引起电流的变化，学会正确使用滑动变阻器；2、了解其他形式的变阻器。【典型例题】例1、对滑动变阻器的探究进行小结，得到滑动变阻器的所有接法如图所示。不正确的接法是、；由此可见，正确的接法是：滑动变阻器接入电路的两个接线柱应选择“_____________”A与的接法效果一样、D与的接法效果一样，由此可见A、B两接线柱相当于一个接线柱.（请你在原图上用红笔画出电流流经的部分）练习：要使图所示电路中小灯泡的亮度变亮，那么在下列几种情况下，滑片应该怎样移动?(1)A和C接线柱接人电路时：__________(2)A和D接线柱接入电路时：__________(3)B和C接线柱接入电路时：__________(4)B和D接线柱接入电路时：__________例2、小明在学校兴趣小组学习时，老师给了他如图所示的元件，要求设计一个铃声可以变化的电铃.（1）将滑动变阻器接入电路使用时，应将滑片置于阻值处.（2）画出电路图并连接实物.（3）欲使铃声越来越大，应怎样做？答：____________________________练习1：根据要求设计电路图(电路图画在方框内)，并完成实物图的接线．器材如图，另有学校网址:zjshiyxx.zje.net.cn1镇江实验学校九年级物理教学案导线若干，滑动变阻器的滑片开始置于最左端．要求用滑动变阻器调节小灯泡中的电流，用电压表和电流表测小灯泡的电压和电流．（左边是电压表，右侧是电流表，各表量程自选）练习2：如图所示是一种自动测定油箱内油面高度的装置，R为滑动变动器，R′为定值电阻，油量表由电流表改装而成，请你在右边画出其电路图．例3、电阻箱是一种能够表示出电阻值的变阻器，如图中电阻箱的读数是________Ω.练习：如图，表示插塞式电阻，从图示位置开始则（）A.将全部铜塞插上使用电阻为100ΩB.将铜塞都拔出，总电阻为零C.将第二个铜塞插上使用电阻为90ΩD.现在使用的电阻是50Ω课题：变阻器习题课课后巩固（第2课时）班级姓名学号学校网址:zjshiyxx.zje.net.cn2镇江实验学校九年级物理教学案1、如图为滑动变阻器的结构和连入电路情况的示意图.当滑片向右滑动时，连入电路的电阻变小的为()2、将图中滑动变阻器的接线柱ABCD中的两个接入电路的M、N处，如果当滑片P向左移动时，电流表的读数变大，则M、N应分别与哪两个接线柱相连？________或_________3、如图所示是有四个接线柱的滑动变阻器，把它连在电路中时，已知RAB=50Ω，RCB=20Ω，则RCD=__________RAD=__________RCA=__________RBD=________4、如左下图，旋盘式电阻箱连入电路的电阻是多少？_________5、如图是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻__________，电流表的示数__________．（选填“变大”“变小”或“不变”）．这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．学校网址:zjshiyxx.zje.net.cn3镇江实验学校九年级物理教学案6、如图甲所示，是收音机上用以调节音量的一种电位器，图乙为其说明书中的内部结构示意图。使用时，接线柱O必须接入电路。由此可知，电位器调节收音机音量的原理是______________________________________________________________________学校网址:zjshiyxx.zje.net.cn家长签字教师评价4
