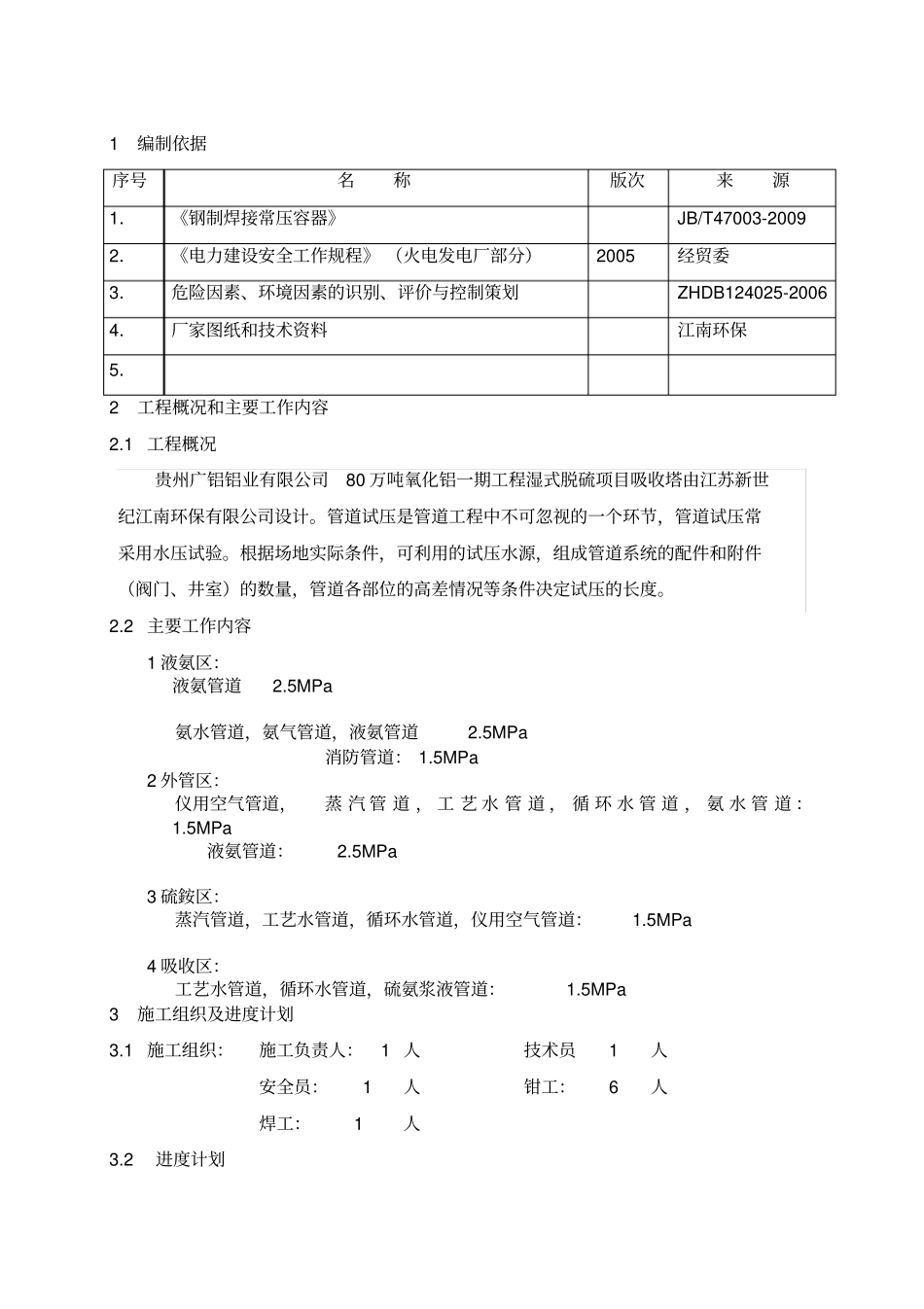

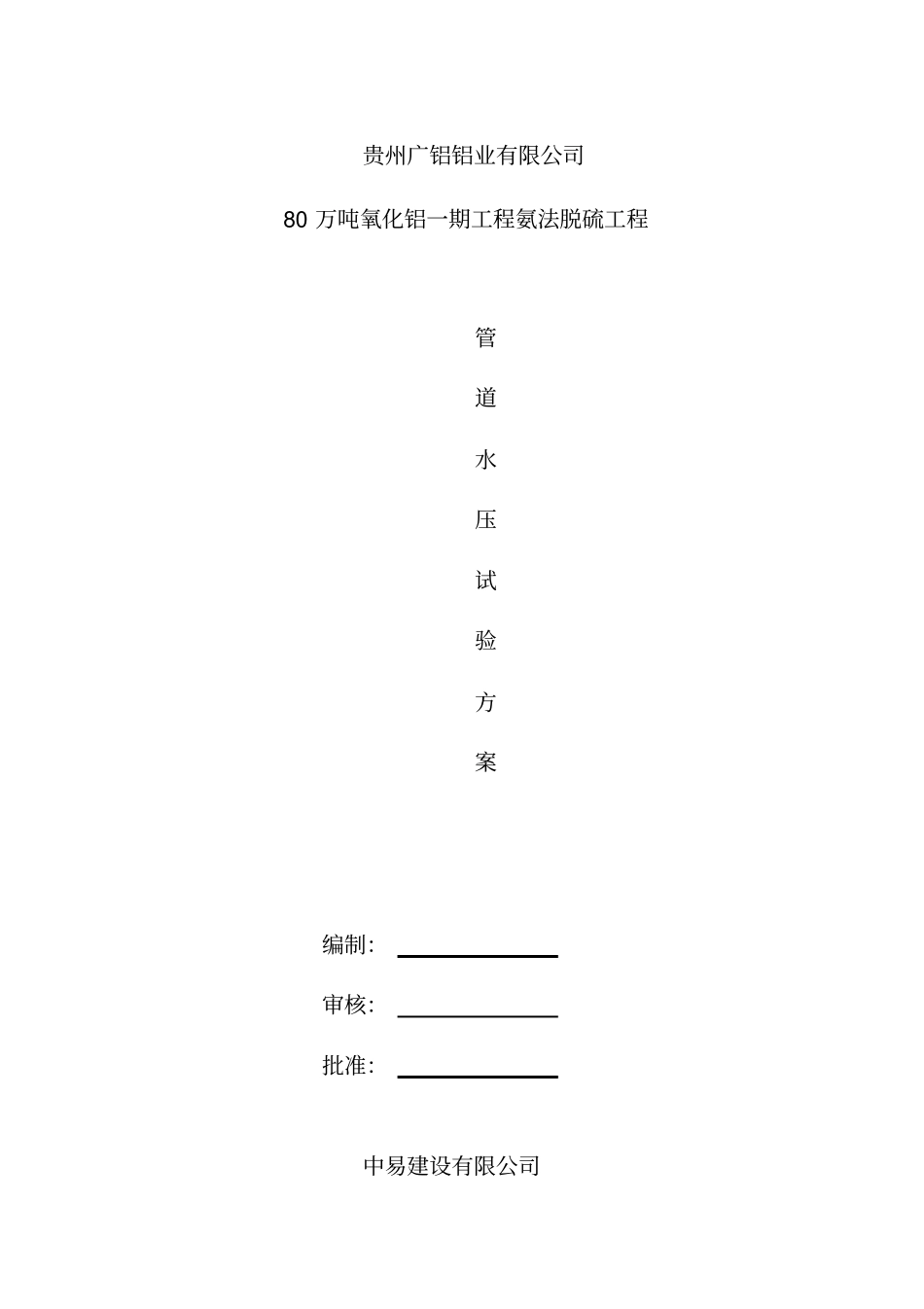

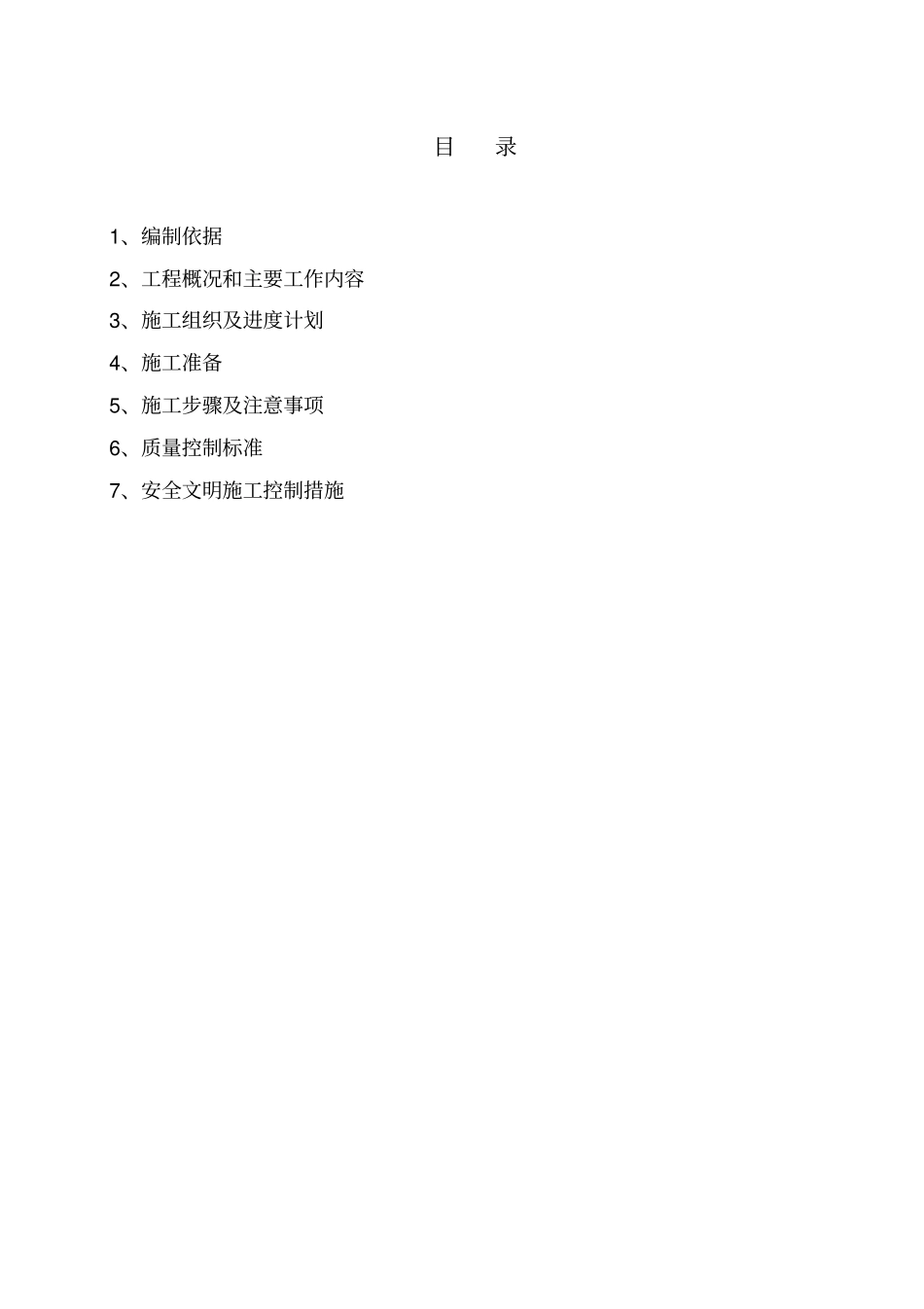

贵州广铝铝业有限公司80万吨氧化铝一期工程氨法脱硫工程管道水压试验方案编制：审核：批准：中易建设有限公司目录1、编制依据2、工程概况和主要工作内容3、施工组织及进度计划4、施工准备5、施工步骤及注意事项6、质量控制标准7、安全文明施工控制措施1编制依据序号名称版次来源1．《钢制焊接常压容器》JB/T47003-20092．《电力建设安全工作规程》（火电发电厂部分）2005经贸委3．危险因素、环境因素的识别、评价与控制策划ZHDB124025-20064．厂家图纸和技术资料江南环保5．2工程概况和主要工作内容2.1工程概况贵州广铝铝业有限公司80万吨氧化铝一期工程湿式脱硫项目吸收塔由江苏新世纪江南环保有限公司设计。管道试压是管道工程中不可忽视的一个环节，管道试压常采用水压试验。根据场地实际条件，可利用的试压水源，组成管道系统的配件和附件（阀门、井室）的数量，管道各部位的高差情况等条件决定试压的长度。2.2主要工作内容1液氨区：液氨管道2.5MPa氨水管道，氨气管道，液氨管道2.5MPa消防管道：1.5MPa2外管区：仪用空气管道，蒸汽管道，工艺水管道，循环水管道，氨水管道：1.5MPa液氨管道：2.5MPa3硫銨区：蒸汽管道，工艺水管道，循环水管道，仪用空气管道：1.5MPa4吸收区：工艺水管道，循环水管道，硫氨浆液管道：1.5MPa3施工组织及进度计划3.1施工组织：施工负责人：1人技术员1人安全员：1人钳工：6人焊工：1人3.2进度计划吸收塔管道水压试验计划从2012年6月5日至2011年5月10日。4、施工准备1、水压试验前必须对管道节点、接口、支墩等及其他附属构筑物的外观进行认真的检查。2、对管道的排气系统（排气阀）进行检查和落实。3、落实水源、试压设备、放水及量测设备是否准备妥当和齐全，工作状况是否良好。4、准备试压的管段其管顶以上的回填土的厚度应不少于0.5M。（接口处不填）5、试压管段的所有敞口应堵严，不能有漏水现象。6、试压管段不得采用闸阀作试压堵板。7、压力表：弹簧压力表的精度不能低于1.5级，即压力表最大允许误差不超过最高刻度的1.5%。最大量程应为试验压力的1.5倍。为方便读数，表壳的公称直径不应小于150mm。且在使用前应校正。8、加压泵：采用多级离心泵。9、加压泵、压力表应安装在试验段下游端部与管道轴线垂直的支管上。10、试压堵板：堵板必须有足够的强度，试压过程中，堵板不能变形，与管道的接口处不能漏水。5、施工步骤及注意事项1、管道实验压力为管道特性压力+2巴。2、管道充水：管道试压前3天，向试压管道充水，充水时水自管道低端流入，并打开排气阀，当充水至排出的水流中不带气泡且水流连续时，关闭排气阀，停止充水。试压前管道充水浸泡的时间不少于48小时。3、升压：水压试验前，应多次进行初步升压试验方可将管道内的气体排尽，当且仅当确定管道内的气体排尽后，才能进行水压试验。出现下列3种情况表明管道内的气体未排干净，应继续排气：A、升压时，水泵不断充水，但升压很慢；B、升压时，压力表指针摆动幅度很大且读数不稳定；C、当升压至80%时，停止升压，打开放水阀门，水柱中有“突突”的声响并喷出许多气泡。升压时要分级升压，每次以0.2Mpa为一级，每升一级检查后背、管身及接口，当确定无异常后，才能继续升压。水压试验时，后背顶撑和管道两端严禁站人。水压试验时，严禁对管身、接口进行敲打或修补缺陷，遇有缺陷时，应作出标记，卸压后才能修补。6、质量控制标准1、在整个试压期间，不论管段有多长，压力下降值不超过0.3巴。2、在实验压力下，管段不得出现裂缝、变色、渗漏等现象。7、安全文明施工控制措施1.参加试验人员应熟悉系统及操作程序，并严格遵守各项安全规程和制度。2.试验前，参与试验的系统范围内相关单位应进行系统完善情况会签。3.试验区域应有充足的照明。4.严格检查各盲法兰是否连接紧密，临时管路是否连接可靠。5.严格执行操作命令监护制和阀门挂牌制，试验区域设警戒区，非试验人员严禁入内。6.试验过程中，严禁乱开阀门，严禁对充水部件进行敲打，严禁在充水部件上捻缝及焊接。7.充水前，试验人员必须进行全面检查，待所有人员离开后方可充水。每次检查结束后，检查人员应尽快撤出检查地点，以免在继...
