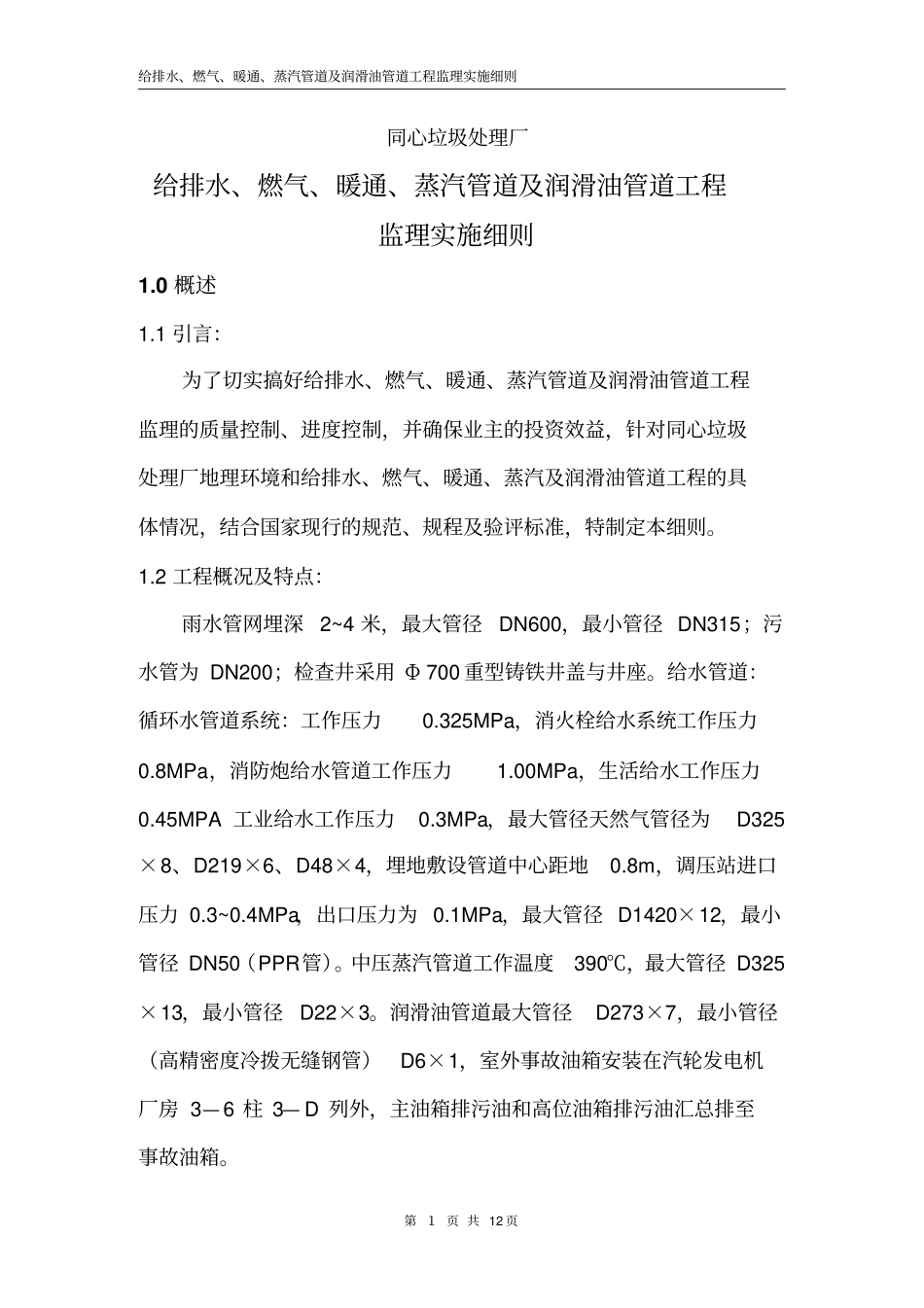

给排水、燃气、暖通、蒸汽管道及润滑油管道工程监理实施细则第１页共12页同心垃圾处理厂给排水、燃气、暖通、蒸汽管道及润滑油管道工程监理实施细则1.0概述1.1引言：为了切实搞好给排水、燃气、暖通、蒸汽管道及润滑油管道工程监理的质量控制、进度控制，并确保业主的投资效益，针对同心垃圾处理厂地理环境和给排水、燃气、暖通、蒸汽及润滑油管道工程的具体情况，结合国家现行的规范、规程及验评标准，特制定本细则。1.2工程概况及特点：雨水管网埋深2~4米，最大管径DN600，最小管径DN315；污水管为DN200；检查井采用Φ700重型铸铁井盖与井座。给水管道：循环水管道系统：工作压力0.325MPa，消火栓给水系统工作压力0.8MPa，消防炮给水管道工作压力1.00MPa，生活给水工作压力0.45MPA工业给水工作压力0.3MPa，最大管径天然气管径为D325×8、D219×6、D48×4，埋地敷设管道中心距地0.8m，调压站进口压力0.3~0.4MPa，出口压力为0.1MPa，最大管径D1420×12，最小管径DN50（PPR管）。中压蒸汽管道工作温度390℃，最大管径D325×13，最小管径D22×3。润滑油管道最大管径D273×7，最小管径（高精密度冷拨无缝钢管）D6×1，室外事故油箱安装在汽轮发电机厂房3—6柱3—D列外，主油箱排污油和高位油箱排污油汇总排至事故油箱。给排水、燃气、暖通、蒸汽管道及润滑油管道工程监理实施细则第２页共12页1.3监理依据：1.3.1项目法人委托的项目监理合同；1.3.2建设项目施工合同；1.3.3项目监理规划（已批准的）；1.3.4承包单位的施工组织设计（方案）；1.3.5工程项目给排水、燃气、暖通、蒸汽及润滑油管道施工图纸、技术文件和技术资料；1.3.6规范、标准、法规：1.3.6.1《给排水管道工程施工及验收规范》GBJ50268—97；1.3.6.2《建筑给排水设计规范》GBJ15—88；1.3.6.3《采暖与卫生工程施工及验收规范》GBJ242—88、1.3.6.4《建筑安装工程质量检验评定统一标准》GBJ300—88、1.3.6.5《给排水构筑物施工及验收规范》GBJ141—90；1.3.6.6《通风与空调工程施工及验收规范》GB50243—97；1.3.6.7《通风与空调工程质量验收规范》GB40243—2002；1.3.6.8《建筑给水排水采暖工程施工质量验收规范》GB50242—2002；1.3.6.9《城镇输配工程施工及验收规范》CJJ33—89；1.3.6.10《工业金属管道工程施工及验收规范》GB50235—97；1.4监理实施范围：1.4.1厂区内给排水、燃气、暖通、蒸汽管道及润滑油管道工程；1.4.2外管线燃气、给水工程；1.5施工单位必须向监理方呈报的有关资料；给排水、燃气、暖通、蒸汽管道及润滑油管道工程监理实施细则第３页共12页1.5.1承建单位的建设施工合同；1.5.2承建单位安装技术负责人的资格证、上岗证；1.5.3承建单位特殊工程操作人员的操作合格证、上岗证、1.5.4进场设备、机具报验单；1.5.5施工组织设计（方案）；1.5.6安装工程施工进度网络图；1.5.7安装工程质量保证体系展开图（经ISO9002评审认证了的，可报送认证质量控制要素展开图）。2.0审查施工方案现场监理工程师应认真审查施工单位编制的相关专业（给排水、燃气、暖通、整齐管道、润滑油管道）工程的施工方案，签定意见后交总监，由总监签字同意后方可实施。同时专业监理工程师（员）不定期抽查施工现场安装情况是否与施工组织设计相符，如不符合要求必须及时整改。3.0掌握安装进度计划，确保业主合同工期3.1各施工单位进场后应根据合同要求提出总进度计划，编制施工进度图和进度网络图。“同心垃圾处理厂”项目部专业监理工程师对总进度计划是否满足本专业规定的竣工日期进行审查，提出书面意见并同时反馈给业主，经总监签字同意后，各施工单位整理形成上墙资料，达到直观、明朗的效果。监理工程师按期进行检查，发现工期滞后，及时提出有效的调整工期控制方案。3.2在总的进度计划明确的前提下，要求各施工单位作出季度、月份给排水、燃气、暖通、蒸汽管道及润滑油管道工程监理实施细则第４页共12页的具体实施计划和安排，并审定可行性，如发现在执行过程中有不可能完成安装计划趋势时，应认真分析原因，采取行之有效的办法，督促施工单位及时调整和采取补救措施，以保证安装工程计划的实施。3.3现场监理工程师（员）...
