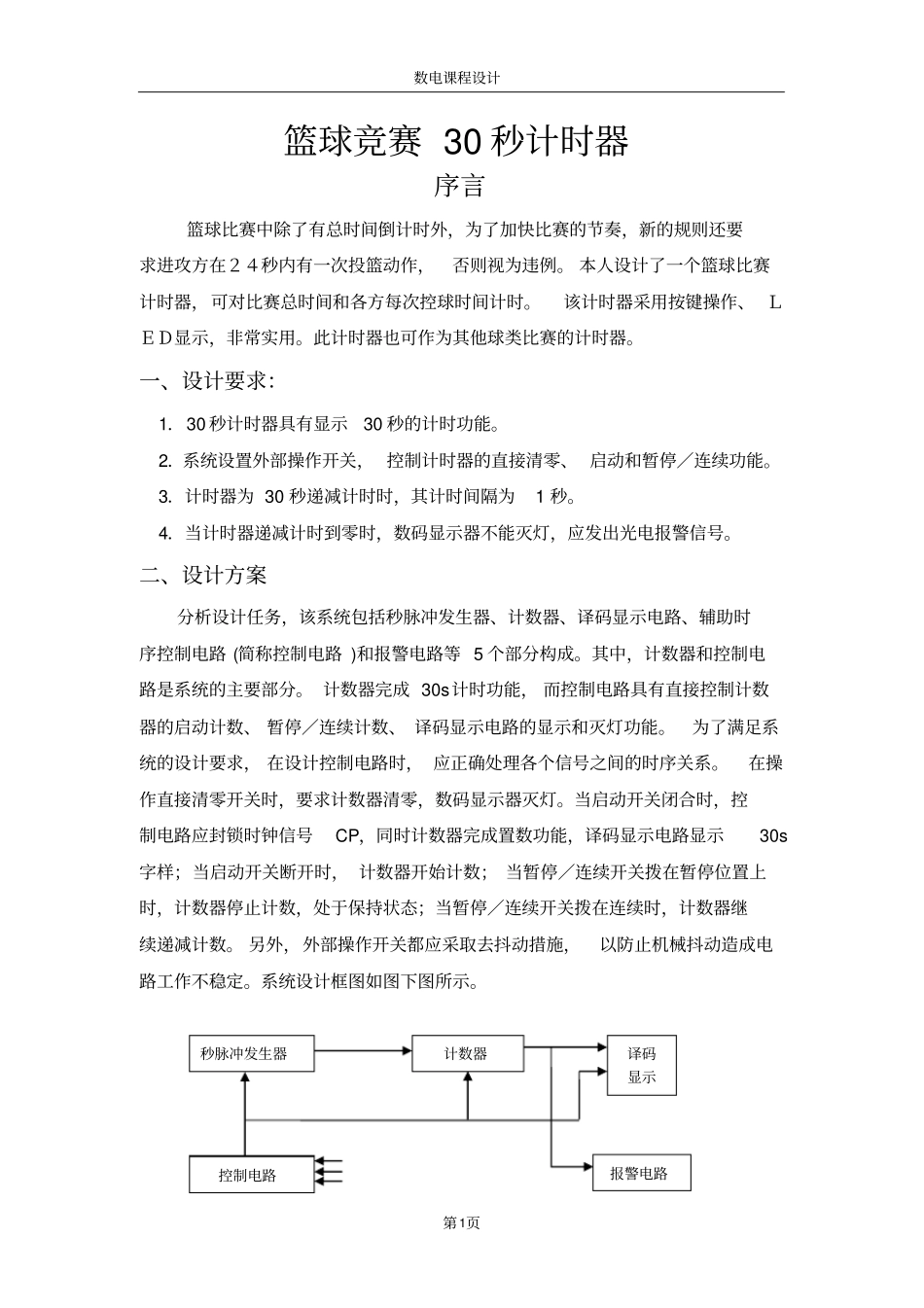

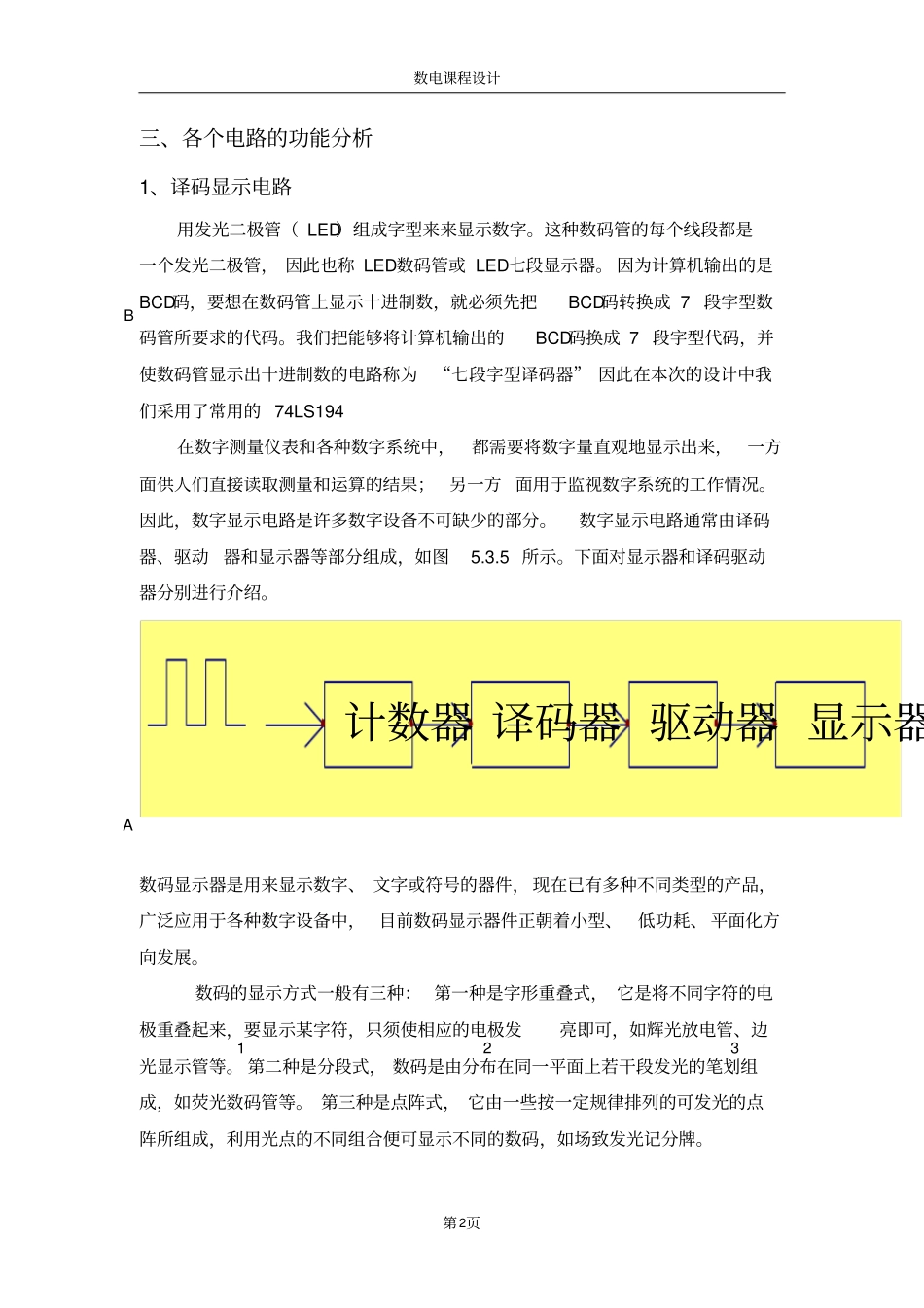

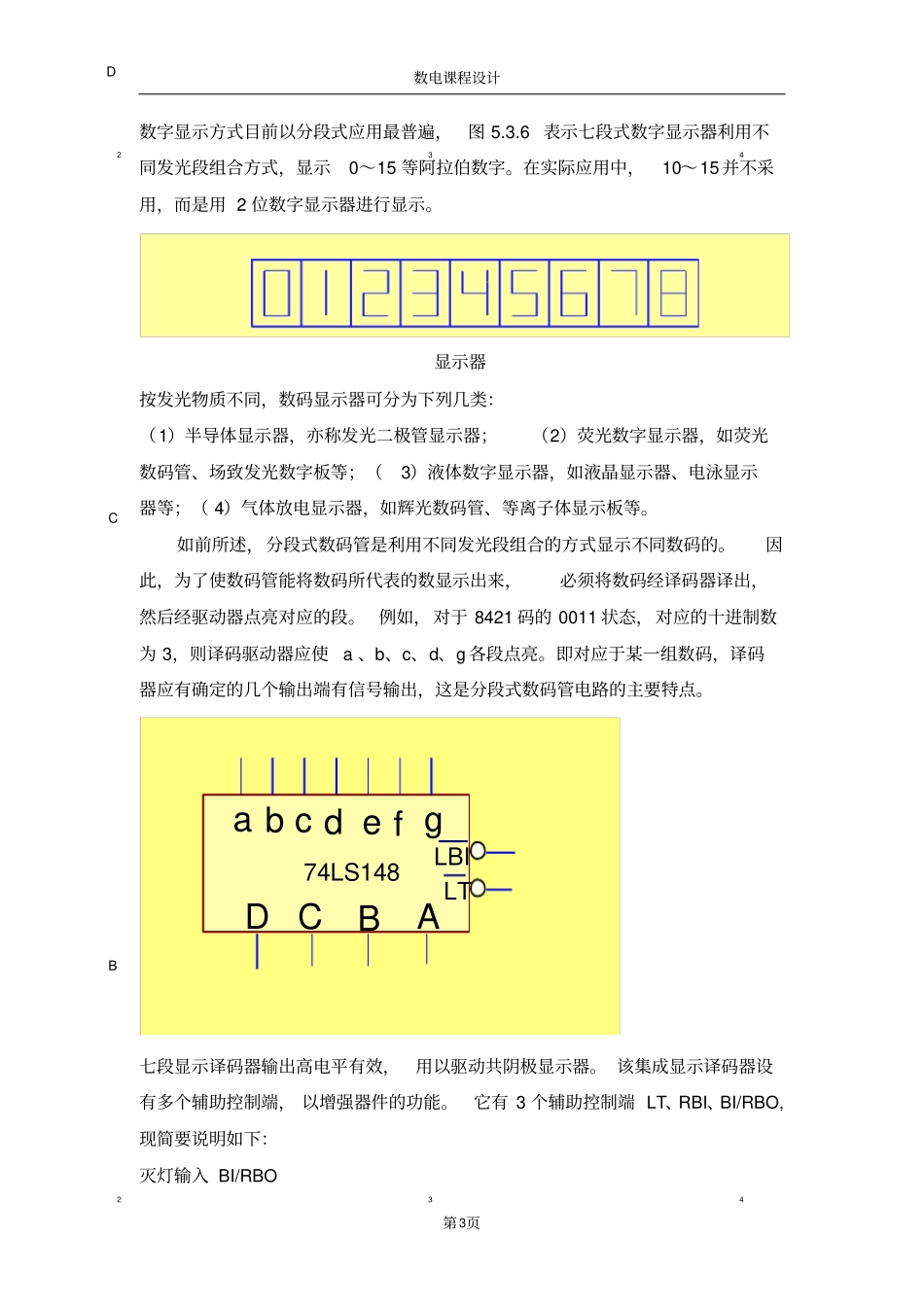

数电课程设计第1页篮球竞赛30秒计时器序言篮球比赛中除了有总时间倒计时外，为了加快比赛的节奏，新的规则还要求进攻方在２４秒内有一次投篮动作，否则视为违例。本人设计了一个篮球比赛计时器，可对比赛总时间和各方每次控球时间计时。该计时器采用按键操作、ＬＥＤ显示，非常实用。此计时器也可作为其他球类比赛的计时器。一、设计要求：1．30秒计时器具有显示30秒的计时功能。2．系统设置外部操作开关，控制计时器的直接清零、启动和暂停／连续功能。3．计时器为30秒递减计时时，其计时间隔为1秒。4．当计时器递减计时到零时，数码显示器不能灭灯，应发出光电报警信号。二、设计方案分析设计任务，该系统包括秒脉冲发生器、计数器、译码显示电路、辅助时序控制电路(简称控制电路)和报警电路等5个部分构成。其中，计数器和控制电路是系统的主要部分。计数器完成30s计时功能，而控制电路具有直接控制计数器的启动计数、暂停／连续计数、译码显示电路的显示和灭灯功能。为了满足系统的设计要求，在设计控制电路时，应正确处理各个信号之间的时序关系。在操作直接清零开关时，要求计数器清零，数码显示器灭灯。当启动开关闭合时，控制电路应封锁时钟信号CP，同时计数器完成置数功能，译码显示电路显示30s字样；当启动开关断开时，计数器开始计数；当暂停／连续开关拨在暂停位置上时，计数器停止计数，处于保持状态；当暂停／连续开关拨在连续时，计数器继续递减计数。另外，外部操作开关都应采取去抖动措施，以防止机械抖动造成电路工作不稳定。系统设计框图如图下图所示。秒脉冲发生器计数器译码显示控制电路报警电路数电课程设计第2页三、各个电路的功能分析1、译码显示电路用发光二极管（LED）组成字型来来显示数字。这种数码管的每个线段都是一个发光二极管，因此也称LED数码管或LED七段显示器。因为计算机输出的是BCD码，要想在数码管上显示十进制数，就必须先把BCD码转换成7段字型数码管所要求的代码。我们把能够将计算机输出的BCD码换成7段字型代码，并使数码管显示出十进制数的电路称为“七段字型译码器”因此在本次的设计中我们采用了常用的74LS194在数字测量仪表和各种数字系统中，都需要将数字量直观地显示出来，一方面供人们直接读取测量和运算的结果；另一方面用于监视数字系统的工作情况。因此，数字显示电路是许多数字设备不可缺少的部分。数字显示电路通常由译码器、驱动器和显示器等部分组成，如图5.3.5所示。下面对显示器和译码驱动器分别进行介绍。123BA驱动器显示器译码器计数器数码显示器是用来显示数字、文字或符号的器件，现在已有多种不同类型的产品，广泛应用于各种数字设备中，目前数码显示器件正朝着小型、低功耗、平面化方向发展。数码的显示方式一般有三种：第一种是字形重叠式，它是将不同字符的电极重叠起来，要显示某字符，只须使相应的电极发亮即可，如辉光放电管、边光显示管等。第二种是分段式，数码是由分布在同一平面上若干段发光的笔划组成，如荧光数码管等。第三种是点阵式，它由一些按一定规律排列的可发光的点阵所组成，利用光点的不同组合便可显示不同的数码，如场致发光记分牌。数电课程设计第3页数字显示方式目前以分段式应用最普遍，图5.3.6表示七段式数字显示器利用不同发光段组合方式，显示0～15等阿拉伯数字。在实际应用中，10～15并不采用，而是用2位数字显示器进行显示。234432显示器按发光物质不同，数码显示器可分为下列几类：（1）半导体显示器，亦称发光二极管显示器；（2）荧光数字显示器，如荧光数码管、场致发光数字板等；（3）液体数字显示器，如液晶显示器、电泳显示器等；（4）气体放电显示器，如辉光数码管、等离子体显示板等。如前所述，分段式数码管是利用不同发光段组合的方式显示不同数码的。因此，为了使数码管能将数码所代表的数显示出来，必须将数码经译码器译出，然后经驱动器点亮对应的段。例如，对于8421码的0011状态，对应的十进制数为3，则译码驱动器应使a、b、c、d、g各段点亮。即对应于某一组数码，译码器应有确定的几个输出端有信号输出，这是分段式数码管电路的主要特点。DCB74LS148abcdefgABCDLTLBI...
