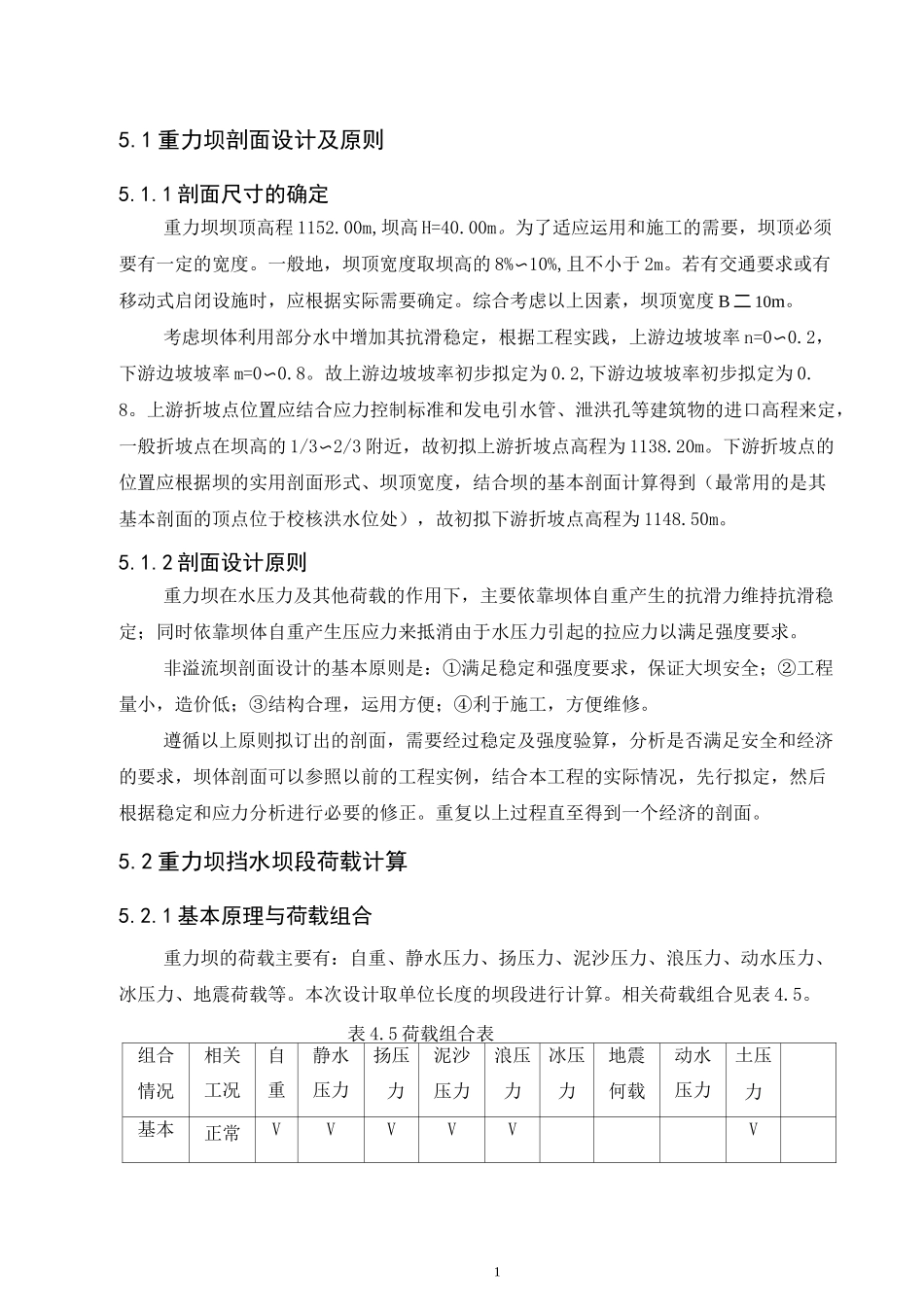

15.1重力坝剖面设计及原则5.1.1剖面尺寸的确定重力坝坝顶高程1152.00m,坝高H=40.00m。为了适应运用和施工的需要，坝顶必须要有一定的宽度。一般地，坝顶宽度取坝高的8%〜10%,且不小于2m。若有交通要求或有移动式启闭设施时，应根据实际需要确定。综合考虑以上因素，坝顶宽度B二10m。考虑坝体利用部分水中增加其抗滑稳定，根据工程实践，上游边坡坡率n=0〜0.2，下游边坡坡率m=0〜0.8。故上游边坡坡率初步拟定为0.2,下游边坡坡率初步拟定为0.8。上游折坡点位置应结合应力控制标准和发电引水管、泄洪孔等建筑物的进口高程来定，一般折坡点在坝高的1/3〜2/3附近，故初拟上游折坡点高程为1138.20m。下游折坡点的位置应根据坝的实用剖面形式、坝顶宽度，结合坝的基本剖面计算得到（最常用的是其基本剖面的顶点位于校核洪水位处），故初拟下游折坡点高程为1148.50m。5.1.2剖面设计原则重力坝在水压力及其他荷载的作用下，主要依靠坝体自重产生的抗滑力维持抗滑稳定；同时依靠坝体自重产生压应力来抵消由于水压力引起的拉应力以满足强度要求。非溢流坝剖面设计的基本原则是：①满足稳定和强度要求，保证大坝安全；②工程量小，造价低；③结构合理，运用方便；④利于施工，方便维修。遵循以上原则拟订出的剖面，需要经过稳定及强度验算，分析是否满足安全和经济的要求，坝体剖面可以参照以前的工程实例，结合本工程的实际情况，先行拟定，然后根据稳定和应力分析进行必要的修正。重复以上过程直至得到一个经济的剖面。5.2重力坝挡水坝段荷载计算5.2.1基本原理与荷载组合重力坝的荷载主要有：自重、静水压力、扬压力、泥沙压力、浪压力、动水压力、冰压力、地震荷载等。本次设计取单位长度的坝段进行计算。相关荷载组合见表4.5。表4.5荷载组合表组合情况相关工况自重静水压力扬压力泥沙压力浪压力冰压力地震何载动水压力土压力基本正常VVVVVV2组合水位设计水位VVVVVV冰冻VVVVVV特殊组合校核水位VVVVVV地震情况VVVVVVV5.2.2坝体自重计算5.3.2.1坝体自重计算公式坝体自重W(KN)的计算公式：W=丫XV(4.5)c式中：V-坝体体积(m3),以单位长度的坝段为单位，通常把其断面分成若干个简单的几何图形分别计算；Y-坝体砌石的重度，一般取23kN/m3。C力矩作以下规定：以坝底中心为力矩，逆时针为正，顺时针为负。5.3.2.2按实体重力坝计算坝体自重及力矩3图4.1实体重力坝自重计算图W二23x4.14x20.70x12二985.53KNL=13x4.14+14.65=16.03mM=WL=985.53x16.03二15798.05KN.m111二23x10.0x34.50二7935KN厶2二12x10.0+4.5二9.5m二7935x9.5二75382.50KN.mW二23x4.66x5.82x12二311.89KN3'L=2；3x4.66=3.11m一区:二区:三区:4
