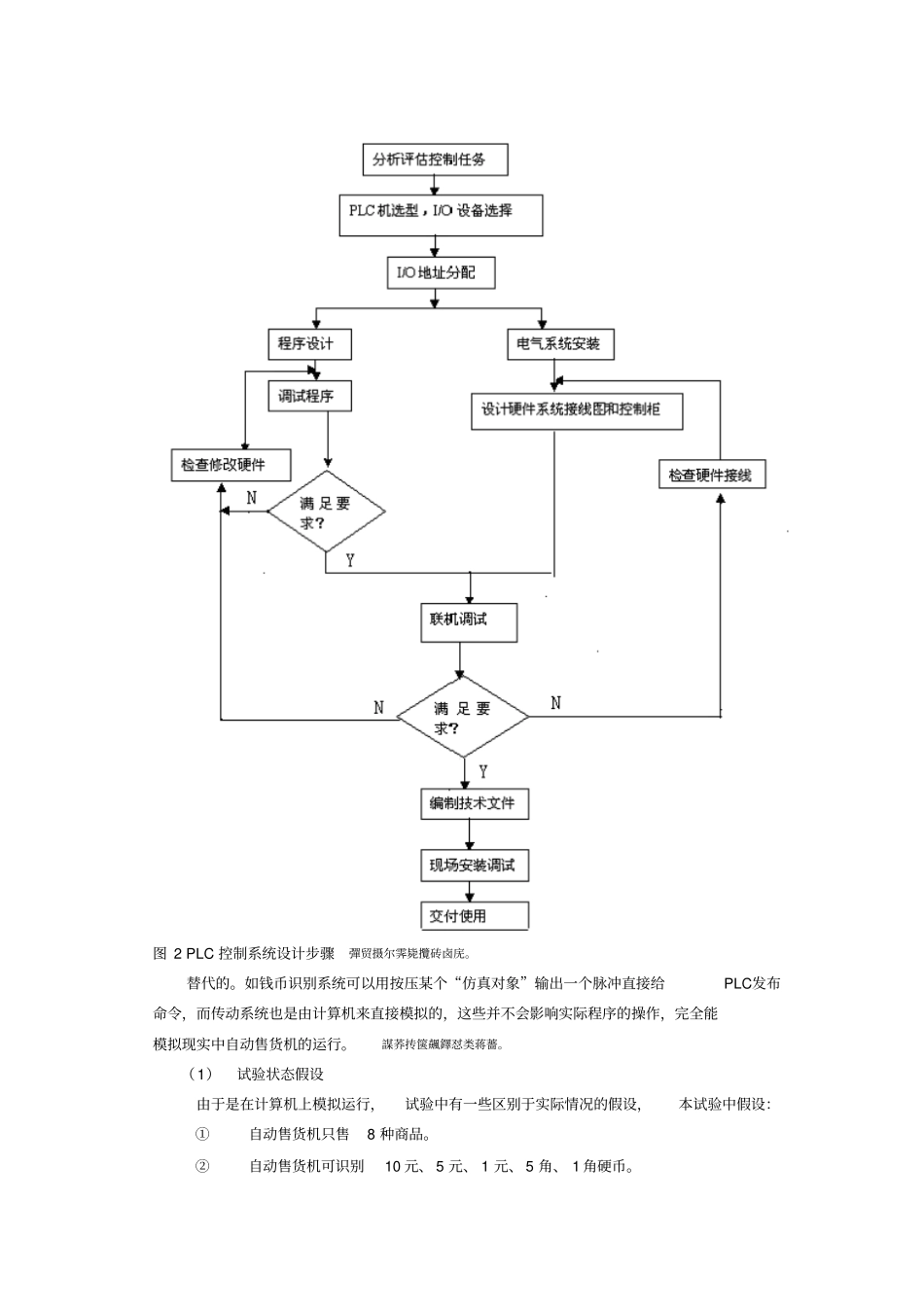

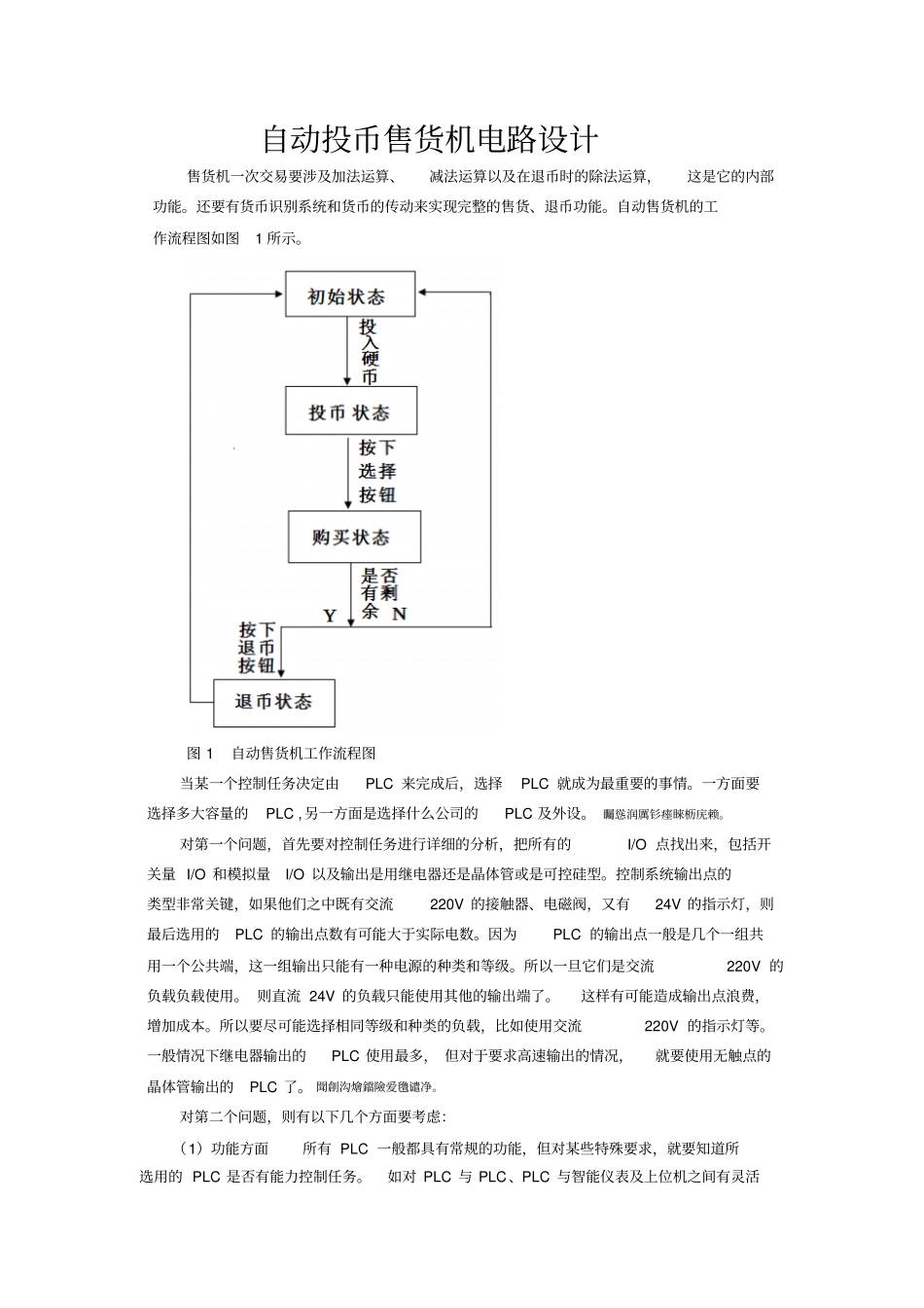

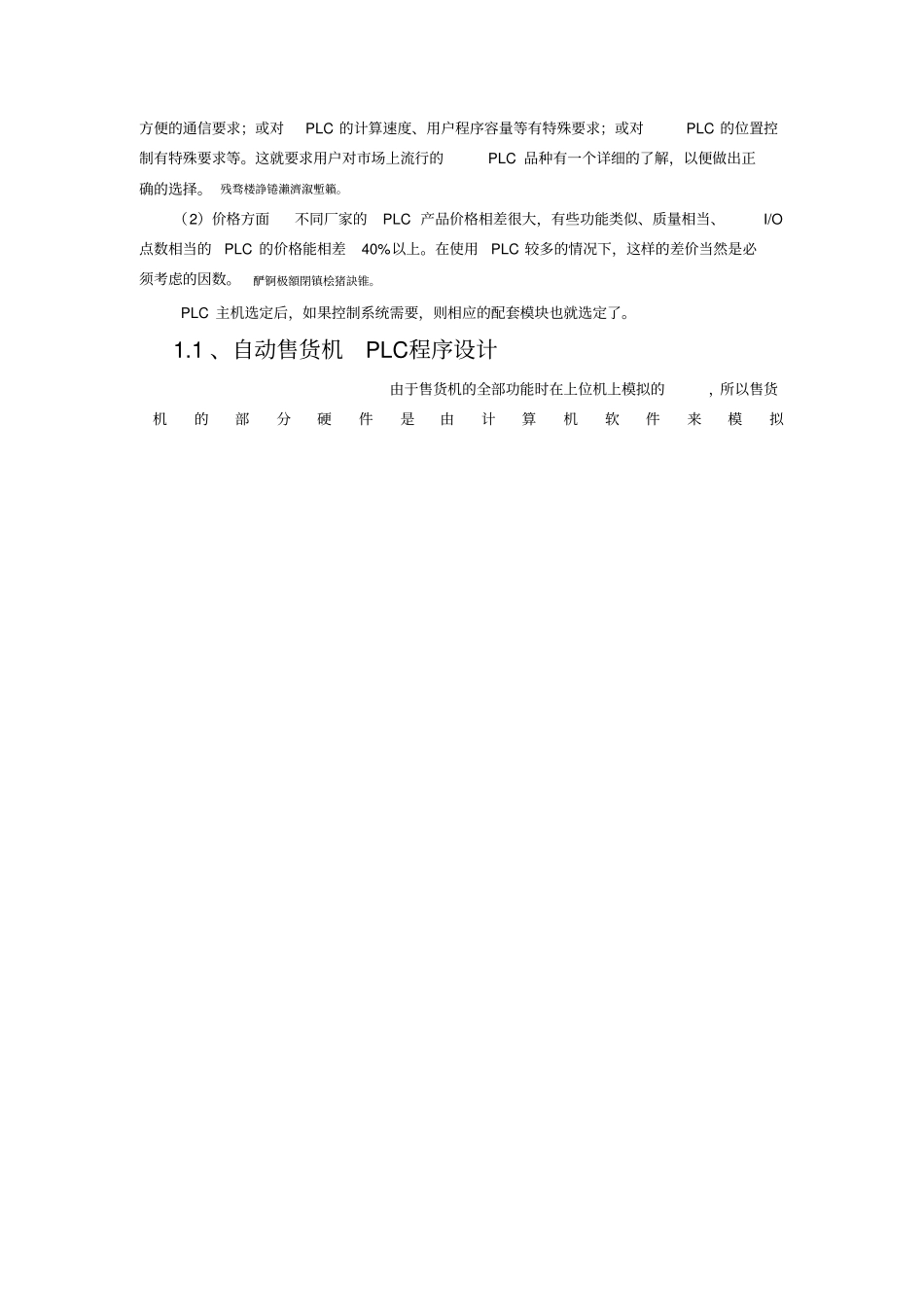

自动投币售货机电路设计售货机一次交易要涉及加法运算、减法运算以及在退币时的除法运算，这是它的内部功能。还要有货币识别系统和货币的传动来实现完整的售货、退币功能。自动售货机的工作流程图如图1所示。图1自动售货机工作流程图当某一个控制任务决定由PLC来完成后，选择PLC就成为最重要的事情。一方面要选择多大容量的PLC,另一方面是选择什么公司的PLC及外设。矚慫润厲钐瘗睞枥庑赖。对第一个问题，首先要对控制任务进行详细的分析，把所有的I/O点找出来，包括开关量I/O和模拟量I/O以及输出是用继电器还是晶体管或是可控硅型。控制系统输出点的类型非常关键，如果他们之中既有交流220V的接触器、电磁阀，又有24V的指示灯，则最后选用的PLC的输出点数有可能大于实际电数。因为PLC的输出点一般是几个一组共用一个公共端，这一组输出只能有一种电源的种类和等级。所以一旦它们是交流220V的负载负载使用。则直流24V的负载只能使用其他的输出端了。这样有可能造成输出点浪费，增加成本。所以要尽可能选择相同等级和种类的负载，比如使用交流220V的指示灯等。一般情况下继电器输出的PLC使用最多，但对于要求高速输出的情况，就要使用无触点的晶体管输出的PLC了。聞創沟燴鐺險爱氇谴净。对第二个问题，则有以下几个方面要考虑：（1）功能方面所有PLC一般都具有常规的功能，但对某些特殊要求，就要知道所选用的PLC是否有能力控制任务。如对PLC与PLC、PLC与智能仪表及上位机之间有灵活方便的通信要求；或对PLC的计算速度、用户程序容量等有特殊要求；或对PLC的位置控制有特殊要求等。这就要求用户对市场上流行的PLC品种有一个详细的了解，以便做出正确的选择。残骛楼諍锩瀨濟溆塹籟。（2）价格方面不同厂家的PLC产品价格相差很大，有些功能类似、质量相当、I/O点数相当的PLC的价格能相差40%以上。在使用PLC较多的情况下，这样的差价当然是必须考虑的因数。酽锕极額閉镇桧猪訣锥。PLC主机选定后，如果控制系统需要，则相应的配套模块也就选定了。1.1、自动售货机PLC程序设计由于售货机的全部功能时在上位机上模拟的，所以售货机的部分硬件是由计算机软件来模拟图2PLC控制系统设计步骤彈贸摄尔霁毙攬砖卤庑。替代的。如钱币识别系统可以用按压某个“仿真对象”输出一个脉冲直接给PLC发布命令，而传动系统也是由计算机来直接模拟的，这些并不会影响实际程序的操作，完全能模拟现实中自动售货机的运行。謀荞抟箧飆鐸怼类蒋薔。（1）试验状态假设由于是在计算机上模拟运行，试验中有一些区别于实际情况的假设，本试验中假设：①自动售货机只售8种商品。②自动售货机可识别10元、5元、1元、5角、1角硬币。③自动售货机可退币10元、5元、1元、5角、1角硬币。④自动售货机有液晶显示功能。⑤实验中售货机忽略了各种故障以及缺货等因素。（2）一次交易过程分析为了方便分析，我们以一次交易过程为例。①初始状态。由电子标签显示各商品价格，显示屏显示友好界面，此时不能购买任何商品。②投币状态。按下投币按钮，显示投币框，按下所投币值显示屏显示投入、消费、余额数值，当所投币值超过商品价格时，相应价格选择按钮发生变化，提示可以购买。厦礴恳蹒骈時盡继價骚。③购买状态。按下可以购买的选择按钮，所选的商品出现在出货框中，同时显示屏上的金额数字根据消费情况相应变化。取走商品后出货框消失。茕桢广鳓鯡选块网羈泪。④退币按钮。按下退币按钮，显示退币框，同时显示出应退币值及数量。按下确认钮，则恢复初始状态。到此为止，自动售货机的一个完整工作过程结束1.2设计任务的确定在清楚自动售货机运行工作过程的基础上，制定出设计方案，确定任务的目标，以设计出合理的仿真系统。首先，应该做上位机与下位机的任务分工：上位机主要用来完成仿真界面的制作过程，而下位机则主要用来完成PLC程序的编写。其次，要分别对上位机和下位机进行资料的查找与收集。例如在进行仿真界面的设计时可以去观看一下真正售货机的外观，必要时可以借助一些宣传图片来设计自动售货机的外型；在进行PLC程序的编写时需要先分配PLC的I/O点，确定上、下位机的接口。然后，分别对上、下位机分别进行设计工...
