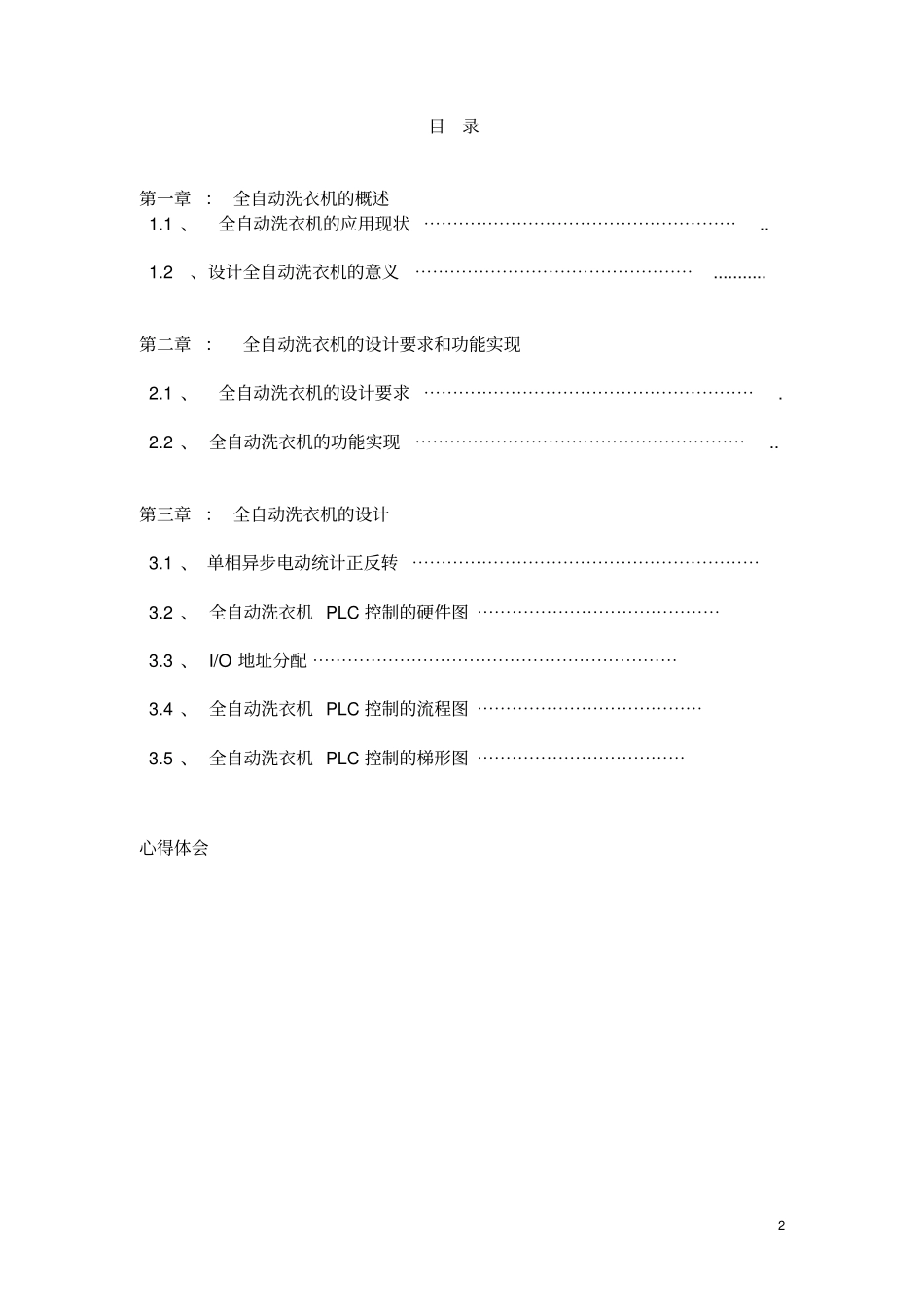

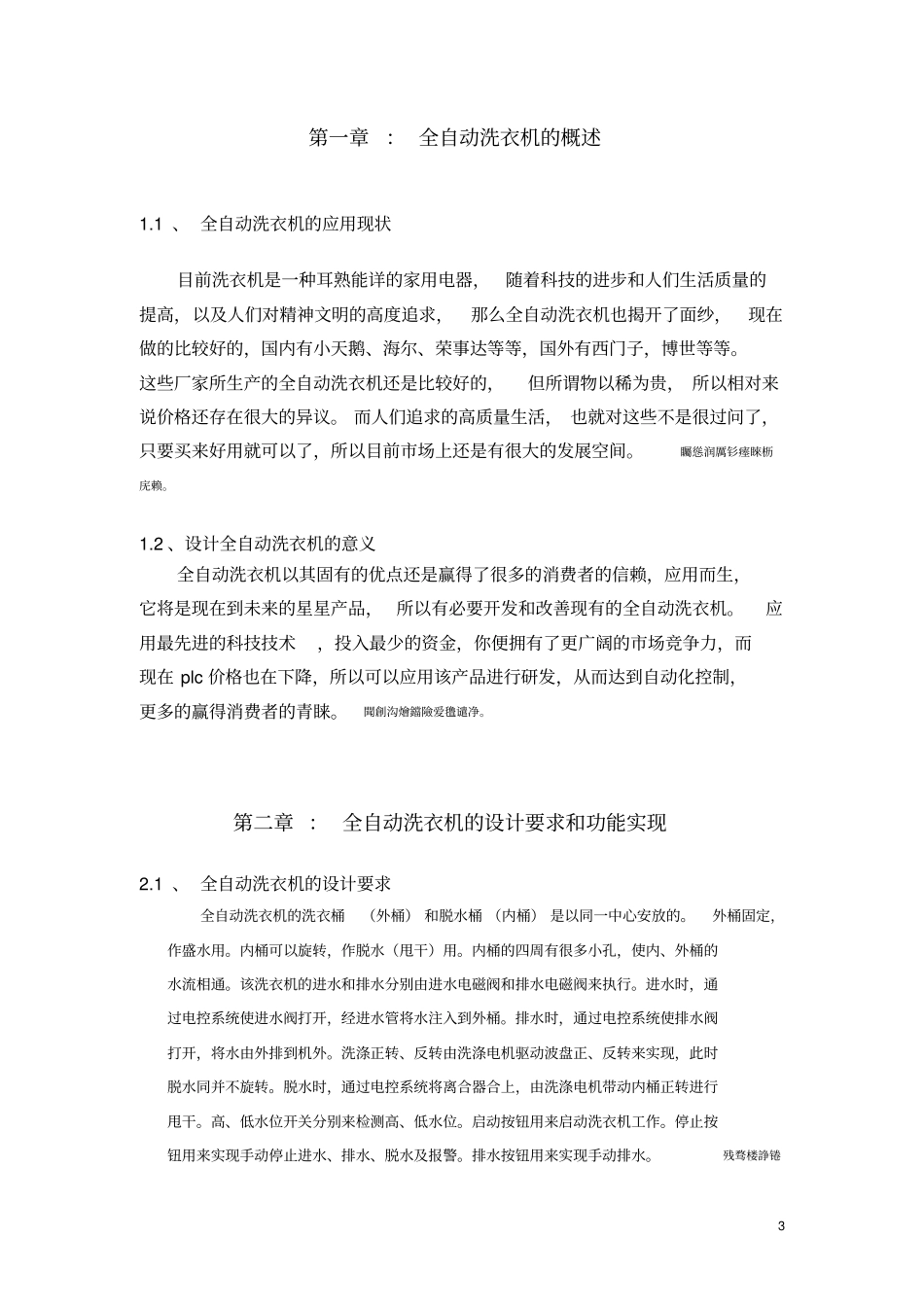

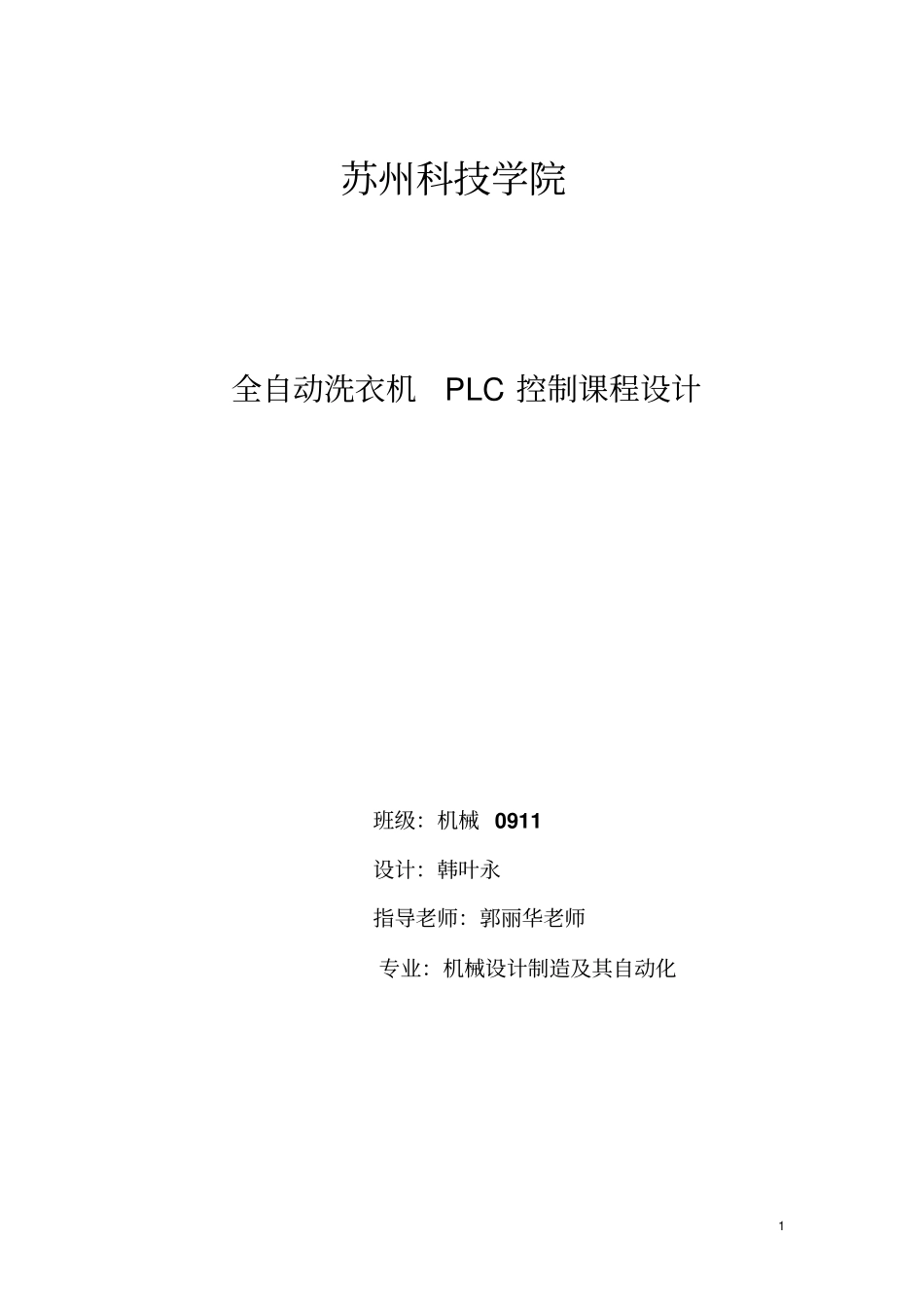

1苏州科技学院全自动洗衣机PLC控制课程设计班级：机械0911设计：韩叶永指导老师：郭丽华老师专业：机械设计制造及其自动化2目录第一章：全自动洗衣机的概述1.1、全自动洗衣机的应用现状⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..1.2、设计全自动洗衣机的意义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...........第二章：全自动洗衣机的设计要求和功能实现2.1、全自动洗衣机的设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.2.2、全自动洗衣机的功能实现⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..第三章：全自动洗衣机的设计3.1、单相异步电动统计正反转⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.2、全自动洗衣机PLC控制的硬件图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.3、I/O地址分配⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.4、全自动洗衣机PLC控制的流程图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.5、全自动洗衣机PLC控制的梯形图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯心得体会3第一章：全自动洗衣机的概述1.1、全自动洗衣机的应用现状目前洗衣机是一种耳熟能详的家用电器，随着科技的进步和人们生活质量的提高，以及人们对精神文明的高度追求，那么全自动洗衣机也揭开了面纱，现在做的比较好的，国内有小天鹅、海尔、荣事达等等，国外有西门子，博世等等。这些厂家所生产的全自动洗衣机还是比较好的，但所谓物以稀为贵，所以相对来说价格还存在很大的异议。而人们追求的高质量生活，也就对这些不是很过问了，只要买来好用就可以了，所以目前市场上还是有很大的发展空间。矚慫润厲钐瘗睞枥庑赖。1.2、设计全自动洗衣机的意义全自动洗衣机以其固有的优点还是赢得了很多的消费者的信赖，应用而生，它将是现在到未来的星星产品，所以有必要开发和改善现有的全自动洗衣机。应用最先进的科技技术，投入最少的资金，你便拥有了更广阔的市场竞争力，而现在plc价格也在下降，所以可以应用该产品进行研发，从而达到自动化控制，更多的赢得消费者的青睐。聞創沟燴鐺險爱氇谴净。第二章：全自动洗衣机的设计要求和功能实现2.1、全自动洗衣机的设计要求全自动洗衣机的洗衣桶（外桶）和脱水桶（内桶）是以同一中心安放的。外桶固定，作盛水用。内桶可以旋转，作脱水（甩干）用。内桶的四周有很多小孔，使内、外桶的水流相通。该洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。进水时，通过电控系统使进水阀打开，经进水管将水注入到外桶。排水时，通过电控系统使排水阀打开，将水由外排到机外。洗涤正转、反转由洗涤电机驱动波盘正、反转来实现，此时脱水同并不旋转。脱水时，通过电控系统将离合器合上，由洗涤电机带动内桶正转进行甩干。高、低水位开关分别来检测高、低水位。启动按钮用来启动洗衣机工作。停止按钮用来实现手动停止进水、排水、脱水及报警。排水按钮用来实现手动排水。残骛楼諍锩4瀨濟溆塹籟。（1）控制要求：PLC投入运行，系统处于初始状态，准备好启动。启动时开始进水。水满（即水位到达高水位）时停止进水并开始洗涤正转。正洗15S后暂停。暂停3S后开始洗涤反转。反洗15S后暂停。暂停3S后，若正、反洗未满3次，则返回从正洗开始的动作；若正、反满3次时，则开始排水。水位下降到低水位时开始脱水并继续排水。脱水10S即完成一次从进水到脱水的大循环过程。若未完成3次大循环，则返回从进水开始的全部动作，进行下一次大循环；若完成了3次大循环，则进行洗完报警。报警10S后结束全部过程，自动停机。酽锕极額閉镇桧猪訣锥。此外，还要求可以按排水按钮实现手动排水；按停止按钮以实现手动停止进水、排水、脱水及报警。2.2、全自动洗衣机的功能实现PLC投入运行，系统处于初始状态，准备好启动。启动时开始进水。水满（即水位到达高水位）时停止进水并开始洗涤正转。正洗15S后暂停。暂停3S后开始洗涤反转。反洗15S后暂停。暂停3S后，若正、反洗未满3次，则返回从正洗开始的动作；若正、反满3次时，则开始排水。水位下降到低水位时开始脱水并继续排水。脱水10S即完成一次从进水到脱水的大循环过程。若未完成3次大循环，则返回从进水开始的全部动作，进行下一次大循环；若完成了3次大循环，则进行洗完...
