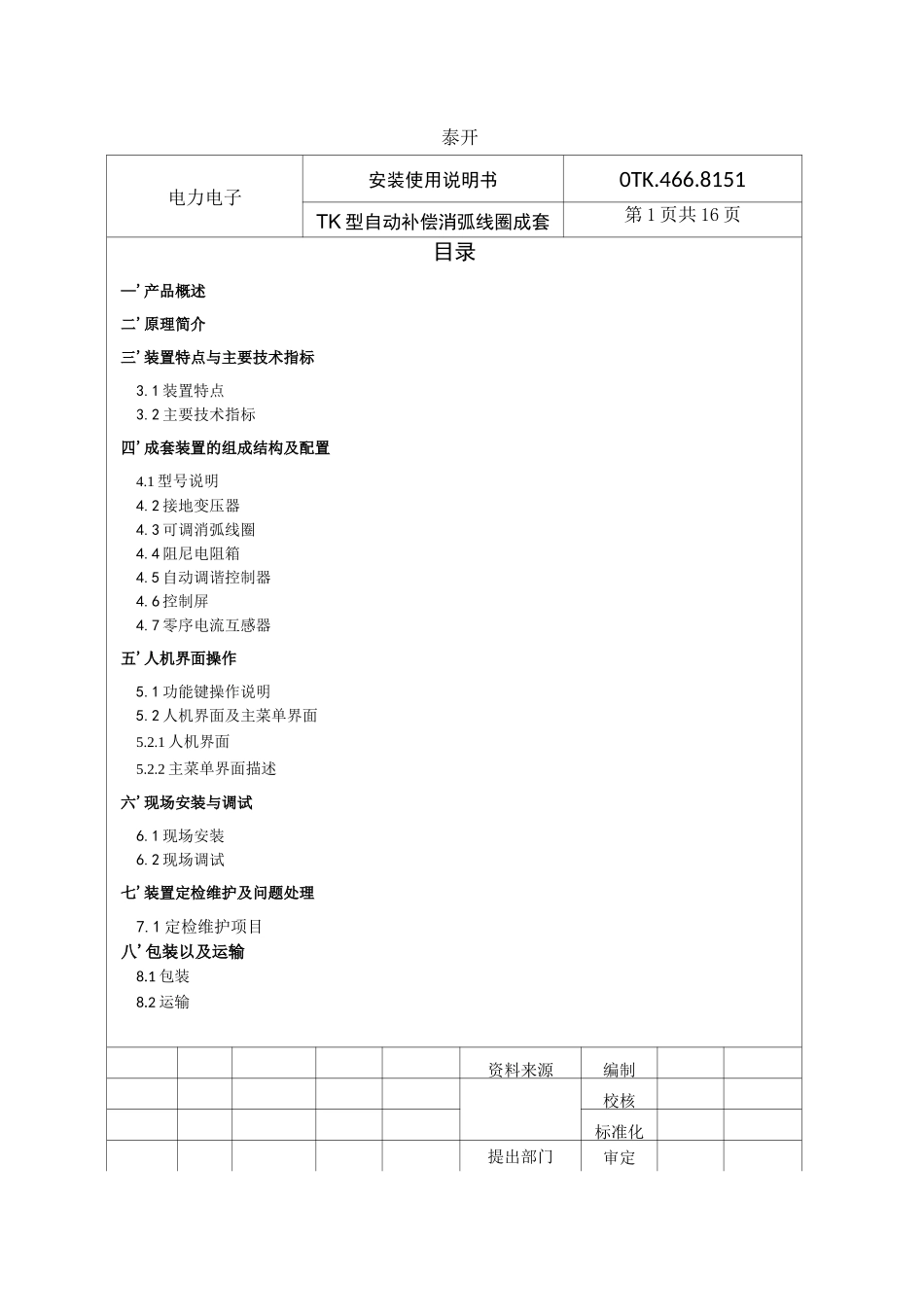

泰开电力电子安装使用说明书0TK.466.8151TK型自动补偿消弧线圈成套第1页共16页目录—'产品概述二'原理简介三'装置特点与主要技术指标3.1装置特点3.2主要技术指标四'成套装置的组成结构及配置4.1型号说明4.2接地变压器4.3可调消弧线圈4.4阻尼电阻箱4.5自动调谐控制器4.6控制屏4.7零序电流互感器五'人机界面操作5.1功能键操作说明5.2人机界面及主菜单界面5.2.1人机界面5.2.2主菜单界面描述六'现场安装与调试6.1现场安装6.2现场调试七'装置定检维护及问题处理7.1定检维护项目八'包装以及运输8.1包装8.2运输资料来源编制校核标准化提出部门审定标记处数更改文牛号签字日期消弧线圈工程批准shu部安装使用说明书0TK.466.8151TK型自动补偿消弧线圈成套装置第2页共16页—、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。国外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。为此,我国电力规程DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规》规定：3〜66kV系统的单相接地故障电容电流超过10A时，中性点应采用消弧线圈接地方式。TK型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。二、原理简介消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流IL补偿接地电容电流使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的机率，还可以有效地抑制过电压的幅值，同时也最大限度地减小了故障点热破坏作用及接地网的电压升高等不利因素。从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态,即调谐至谐振点上。但是在电网正常运行时，调谐至全补偿的消弧线圈会产生危险的串联谐振过电压，这是不允许的。如何来解决这一矛盾呢？方法是在消弧线圈上串联阻尼电阻，从而增大电网阻尼率，使得电网正常运行时串联谐振过电压小于15%相电压，等待接地故障的发生。当出现单相接地后，瞬间将阻尼电阻短接掉，从而实现最佳补图2.1消弧线圈接地系统发生单相接地时的等值回路个子站接入各种综合自动化系统，具有遥安装使用说明书0TK.466.8151TK型自动补偿消弧线圈成套装置第3页共16页三、装置特点与主要技术指标3.1装置特点◊更高的安全性阻尼电阻串联在消弧线圈的出线侧，可有效避免系统的谐振过电压。◊更优的电容电流测量及跟踪方法：电流的测量精度在2%以，并且整个测量和跟踪算法采用同一信号两次测量的比值作为基本参数，完全避免由于测量通道误差和变化带来的测量结果和跟踪的不稳定。◊更高的可靠性装置采用STM32F103ZET6芯片作为核心控制器，采用强弱电隔离、隔离电源、软硬件看门狗、硬件连续自检技术、光电隔离、无触点设计，保证系统的高可靠性。◊录波功能对单相接地发生时中性点电压和中性点电流进行录波，并支持历史数据查询和录波数据的输出。◊控制系统模块化控制单元最大可支持两母段。控制单元的各功能模块均设计成独立插件，根据用户的需求进行配置。◊操作更方便控制器操作采用示波器设计风格，简单明了。同时支持手动操作。配置液晶显示触摸屏，系统运行状态一目了然。◊更完备的历史数据记录、查询和导出查询功能可方便地查看系统的运行状况，记录接地录波数据。这些历史数据还可以通过USB接口方便的导出。◊灵活的通讯方式控制器有RS-232、RS-485串行接口及通讯组件，可作为遥信、遥控功能。安装使用说明书0TK.466.8151TK型自动补偿消弧线圈成套装置第4页共16页电圧等级（6、10.S5）kV类f織畧蹄安装使用说明书0TK.466.8151TK型自动补偿消弧线圈成套装置第5页共16页四、成套装置的组成结构及配置成套装置由接地变压器、调匝消弧线圈、有载分接开...
