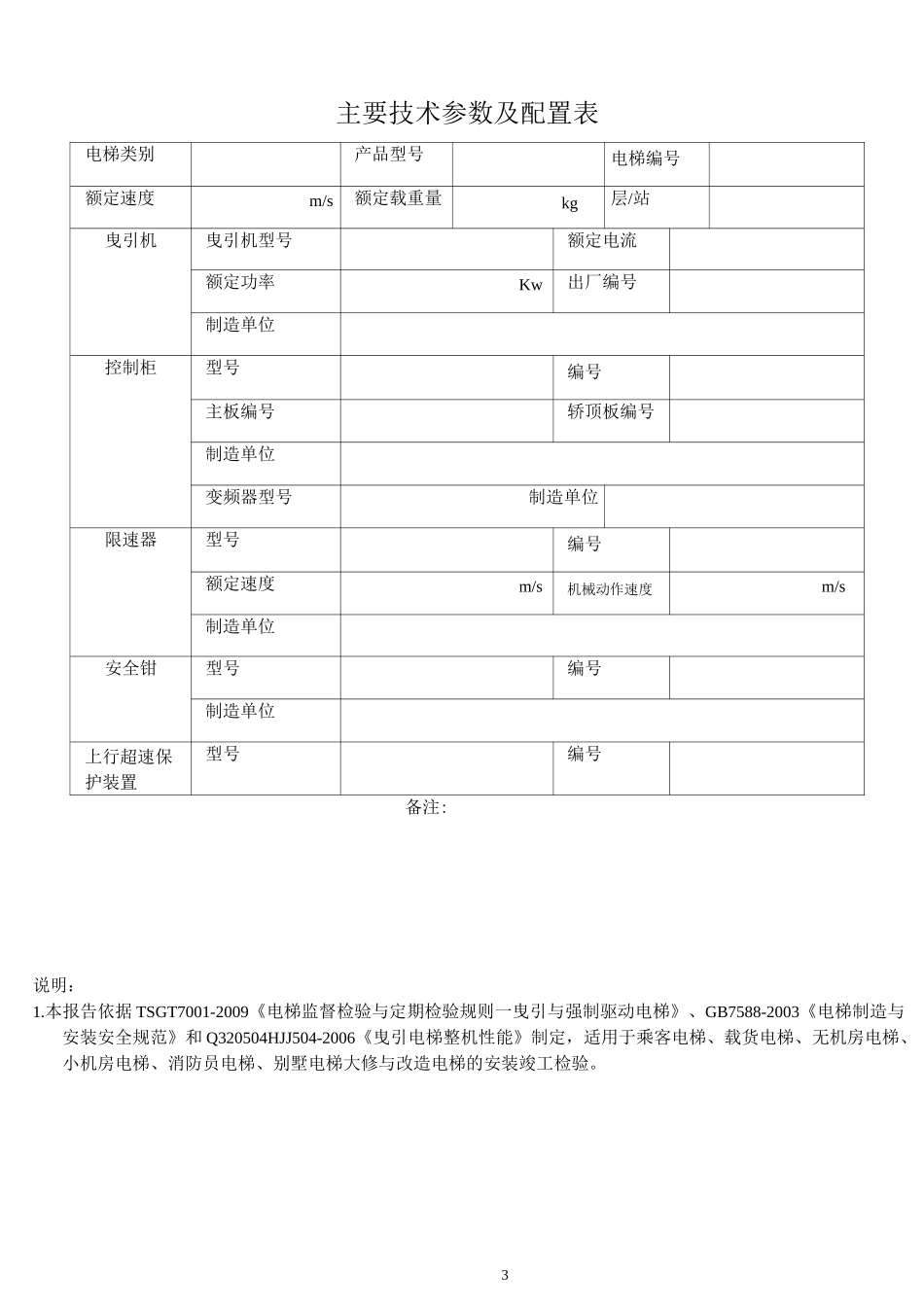

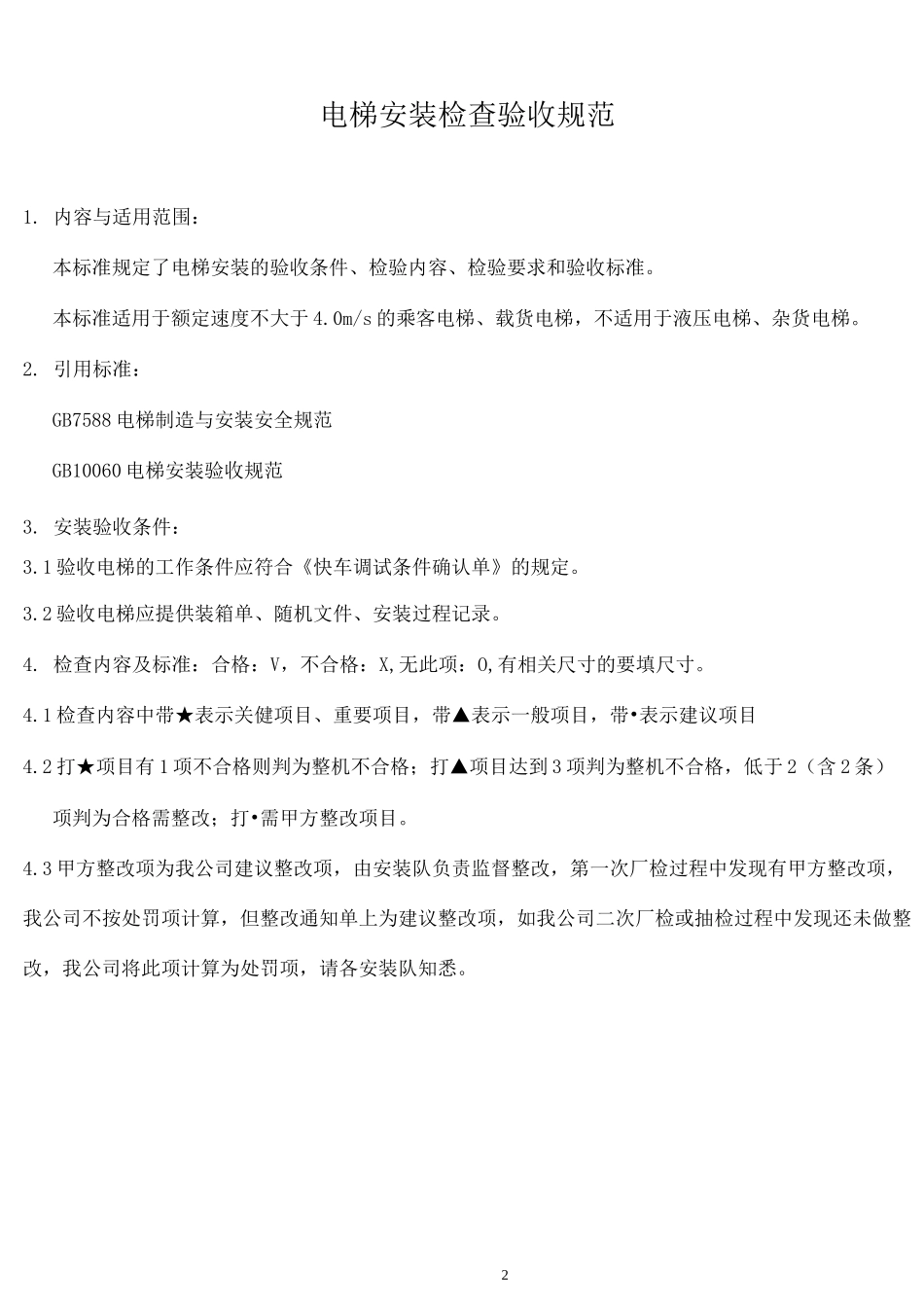

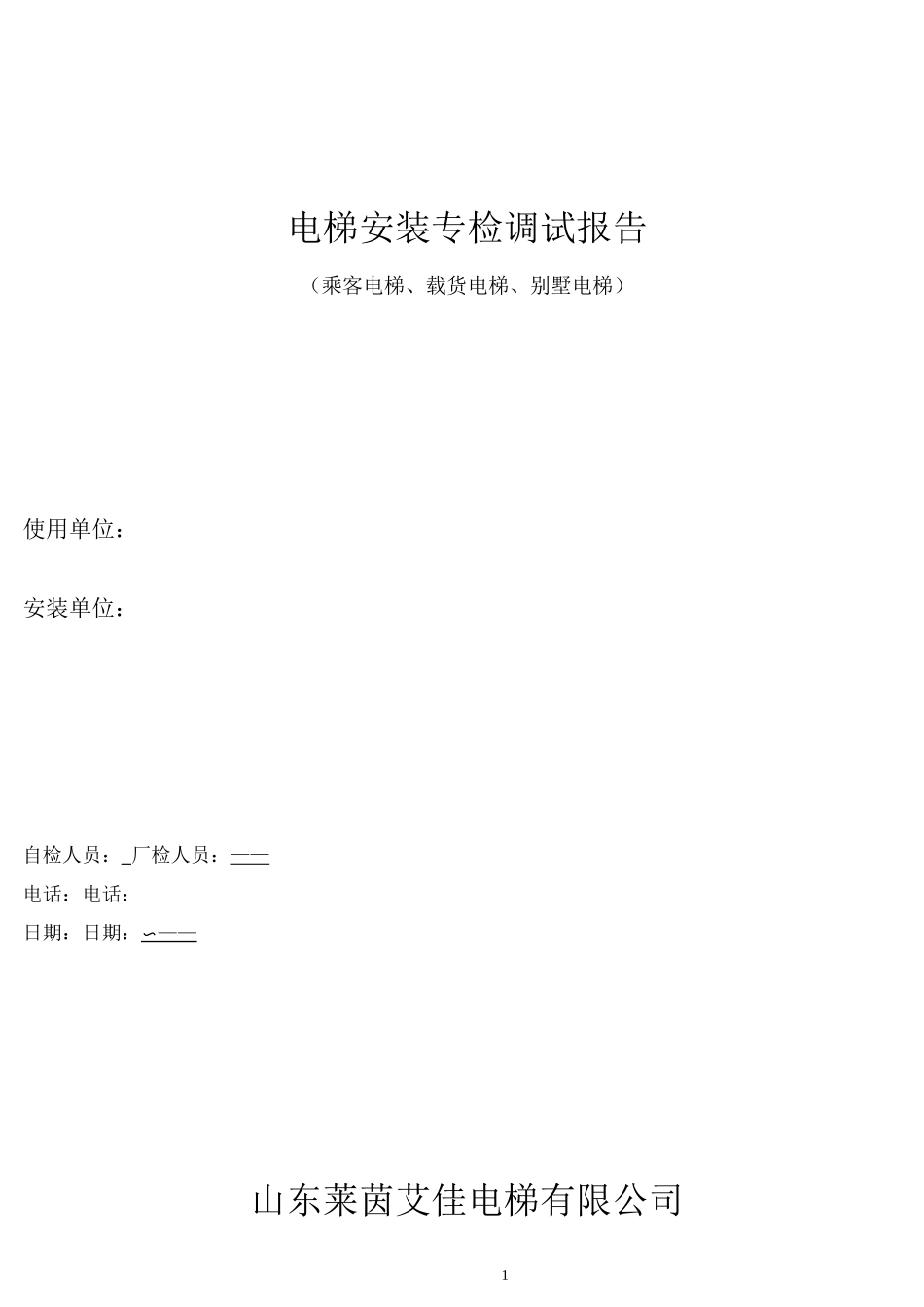

1电梯安装专检调试报告（乘客电梯、载货电梯、别墅电梯）使用单位：安装单位：自检人员：_厂检人员：——电话：电话：日期：日期：〜——山东莱茵艾佳电梯有限公司2电梯安装检查验收规范1.内容与适用范围：本标准规定了电梯安装的验收条件、检验内容、检验要求和验收标准。本标准适用于额定速度不大于4.0m/s的乘客电梯、载货电梯，不适用于液压电梯、杂货电梯。2.引用标准：GB7588电梯制造与安装安全规范GB10060电梯安装验收规范3.安装验收条件：3.1验收电梯的工作条件应符合《快车调试条件确认单》的规定。3.2验收电梯应提供装箱单、随机文件、安装过程记录。4.检查内容及标准：合格：V，不合格：X,无此项：O,有相关尺寸的要填尺寸。4.1检查内容中带★表示关健项目、重要项目，带▲表示一般项目，带•表示建议项目4.2打★项目有1项不合格则判为整机不合格；打▲项目达到3项判为整机不合格，低于2（含2条）项判为合格需整改；打•需甲方整改项目。4.3甲方整改项为我公司建议整改项，由安装队负责监督整改，第一次厂检过程中发现有甲方整改项，我公司不按处罚项计算，但整改通知单上为建议整改项，如我公司二次厂检或抽检过程中发现还未做整改，我公司将此项计算为处罚项，请各安装队知悉。3主要技术参数及配置表电梯类别产品型号电梯编号额定速度m/s额定载重量kg层/站曳引机曳引机型号额定电流额定功率Kw出厂编号制造单位控制柜型号编号主板编号轿顶板编号制造单位变频器型号制造单位限速器型号编号额定速度m/s机械动作速度m/s制造单位安全钳型号编号制造单位上行超速保护装置型号编号备注:说明：1.本报告依据TSGT7001-2009《电梯监督检验与定期检验规则一曳引与强制驱动电梯》、GB7588-2003《电梯制造与安装安全规范》和Q320504HJJ504-2006《曳引电梯整机性能》制定，适用于乘客电梯、载货电梯、无机房电梯、小机房电梯、消防员电梯、别墅电梯大修与改造电梯的安装竣工检验。4电梯检查内容及标准机房部分序号检查内容要求安装自检厂检1★验收电梯的工作条件应符合《申请调试刖应具备的条件》的规定.2★验收电梯应提供完整的资料和随机文件3•通往机房的通道必须能确保安全、畅通4▲机房门应有警告标记5•机房门应有门锁装置.6•机房门不得向内开启，且尺寸应符合要求0.6*1.8m7★机房主电源的位置咼度（1300-1500mm）、接地配线、标志确认，且主电源开关应能从机房入口处方便、迅速的接近。8★主电源电压偏差在±7%内，三相五线，零地分开。9★每台电梯应设单独的主电源开关，且容量足够10▲主电源应与照明、报警、插座电源分开.11机房内各标识应粘贴到位：▲1）电梯主电源开关标识▲2）井道照明开关标识▲3）轿厢照明开关标识▲4）松闸扳手标识▲5）盘车手轮标识▲6）层楼平层标识（黄色漆）▲7）电梯在中间位置时钢丝绳应做平衡标记（白色油漆）▲8）紧急救援说明▲9）曳引轮上下运转方向标识▲10）限速器上下运转方向标识▲11）如有多台梯,要有梯号标识（控制柜，曳引机，限速器，主电源开关，井道照明开关）。512▲机房内吊钩应涂为红色,且应标注限吊吨位数13★机房应通风或有降温设备14•机房内应有符合电器消防的灭火设备15•机房应有永久性照明，且应有AC220V插座200Lx16▲机房内有大于0.5m高的台阶时应设立护栏和爬梯及安全开关（开关要装在爬梯入口处）17•机房地面内有坑或通风口时应有盖子或网罩防护18▲机房应保持清洁，不得有杂物控制柜部分19▲控制柜安装位置应依图施工，固定是否牢固•多台控制柜安装时平行误差不大于20MM20★控制柜检修侧刖面应有不小于0.5X0.6的检修空间，离窗不小于600mm21▲控制柜有无伤痕，及铭牌数据确认22▲控制柜内各部配线整理23▲控制柜内各部螺栓松紧确认24★绝缘确认：380伏电源0.5MQ以上控制回路0.25MQ以上25▲控制柜内各开关应都能可靠动作26▲控制柜内各部元件应都有标识27▲各部接线端子、线径状况应符合要求28▲主电源相序确认“黄绿红”29★动力线,控制线，编码器线应用线槽分开敷设，动力线输出侧控制柜端屏蔽要接地.30★控制柜接地排在甲方电源箱接地排之接地电阻W4Q31▲各部接线应有号码管32▲220V三眼插座应为“左零右相上接...
