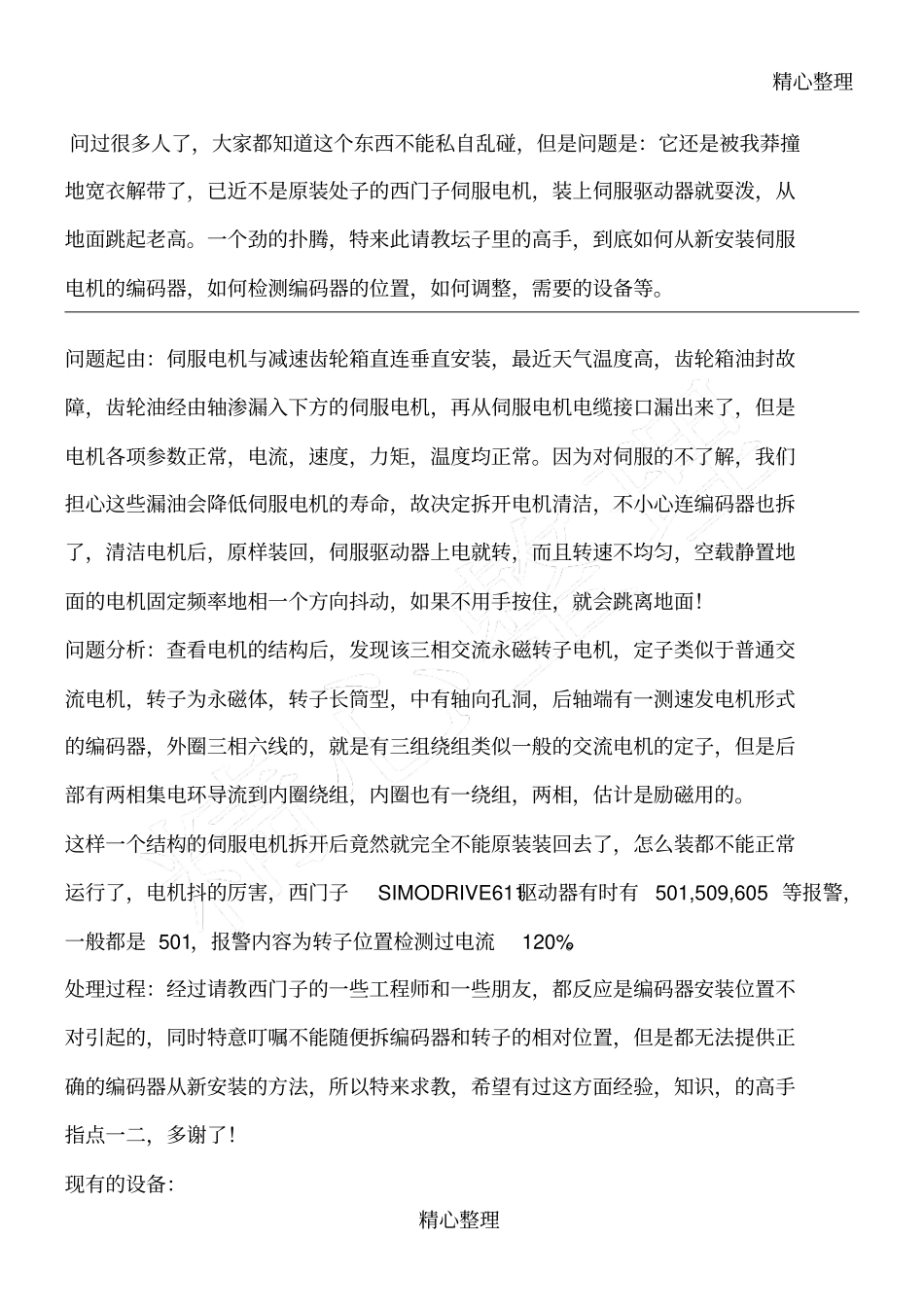

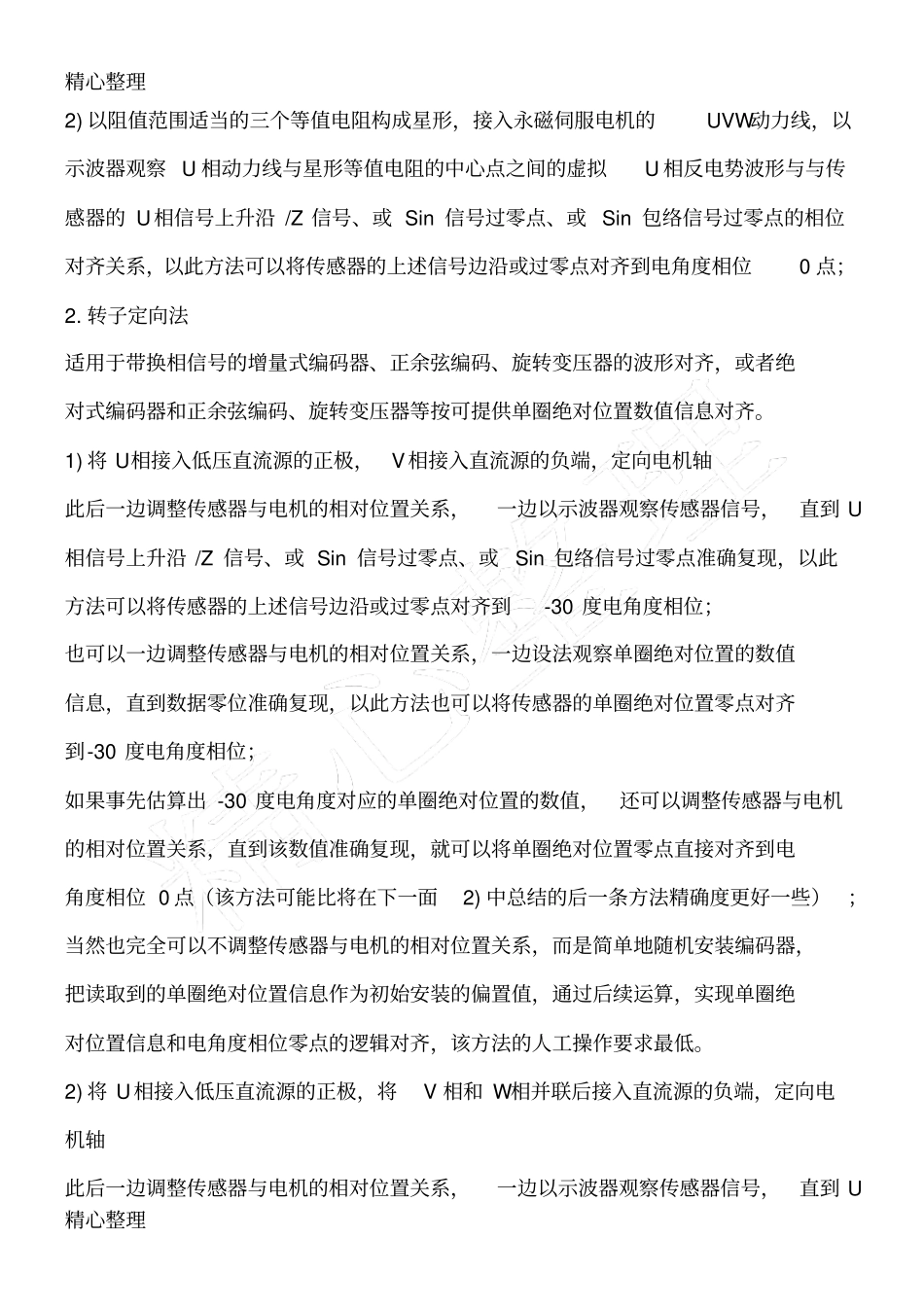

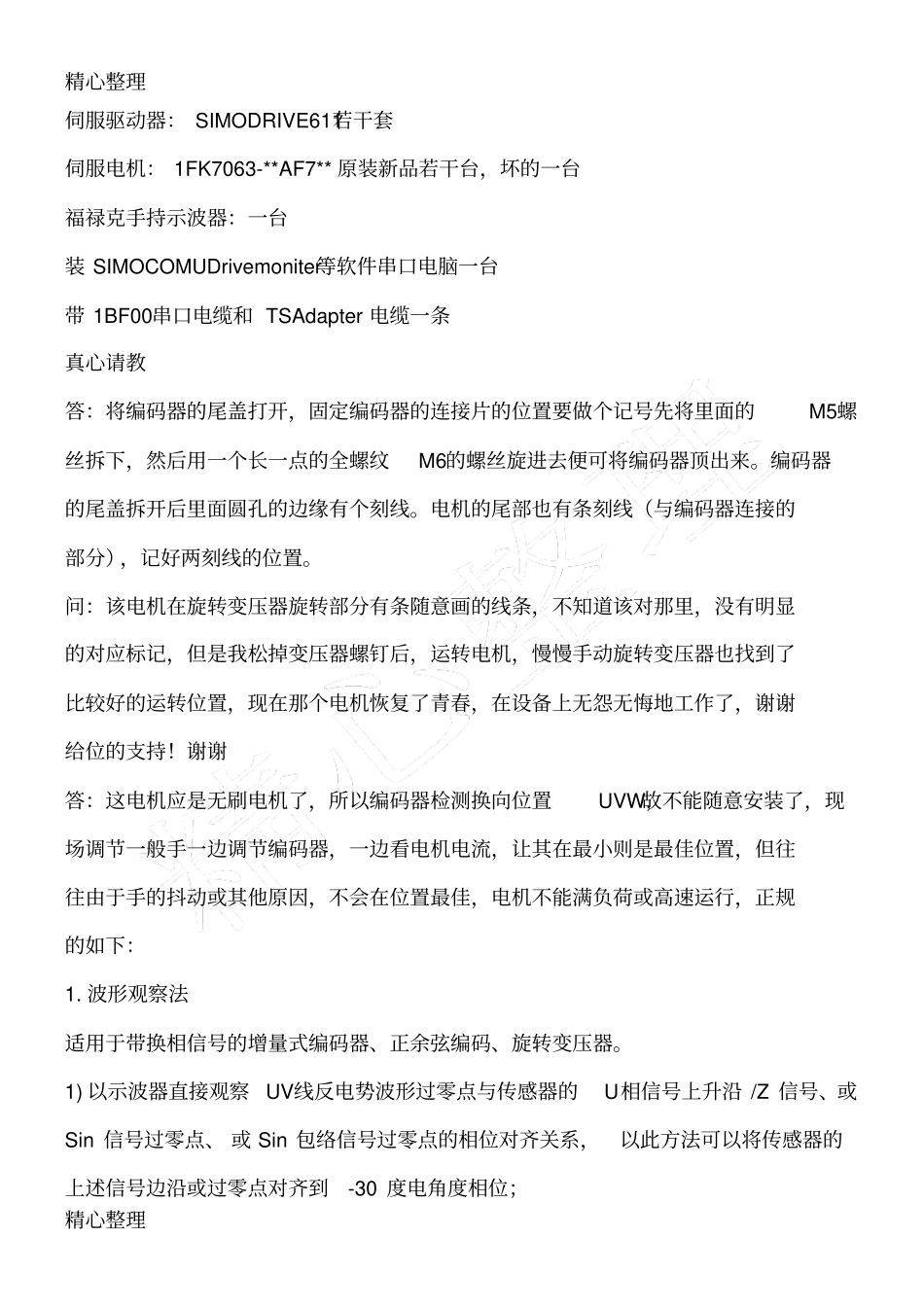

精心整理精心整理问过很多人了，大家都知道这个东西不能私自乱碰，但是问题是：它还是被我莽撞地宽衣解带了，已近不是原装处子的西门子伺服电机，装上伺服驱动器就耍泼，从地面跳起老高。一个劲的扑腾，特来此请教坛子里的高手，到底如何从新安装伺服电机的编码器，如何检测编码器的位置，如何调整，需要的设备等。问题起由：伺服电机与减速齿轮箱直连垂直安装，最近天气温度高，齿轮箱油封故障，齿轮油经由轴渗漏入下方的伺服电机，再从伺服电机电缆接口漏出来了，但是电机各项参数正常，电流，速度，力矩，温度均正常。因为对伺服的不了解，我们担心这些漏油会降低伺服电机的寿命，故决定拆开电机清洁，不小心连编码器也拆了，清洁电机后，原样装回，伺服驱动器上电就转，而且转速不均匀，空载静置地面的电机固定频率地相一个方向抖动，如果不用手按住，就会跳离地面！问题分析：查看电机的结构后，发现该三相交流永磁转子电机，定子类似于普通交流电机，转子为永磁体，转子长筒型，中有轴向孔洞，后轴端有一测速发电机形式的编码器，外圈三相六线的，就是有三组绕组类似一般的交流电机的定子，但是后部有两相集电环导流到内圈绕组，内圈也有一绕组，两相，估计是励磁用的。这样一个结构的伺服电机拆开后竟然就完全不能原装装回去了，怎么装都不能正常运行了，电机抖的厉害，西门子SIMODRIVE611驱动器有时有501,509,605等报警，一般都是501，报警内容为转子位置检测过电流120%。处理过程：经过请教西门子的一些工程师和一些朋友，都反应是编码器安装位置不对引起的，同时特意叮嘱不能随便拆编码器和转子的相对位置，但是都无法提供正确的编码器从新安装的方法，所以特来求教，希望有过这方面经验，知识，的高手指点一二，多谢了！现有的设备：精心整理精心整理伺服驱动器：SIMODRIVE611若干套伺服电机：1FK7063-**AF7**原装新品若干台，坏的一台福禄克手持示波器：一台装SIMOCOMUDrivemoniter等软件串口电脑一台带1BF00串口电缆和TSAdapter电缆一条真心请教答：将编码器的尾盖打开，固定编码器的连接片的位置要做个记号先将里面的M5螺丝拆下，然后用一个长一点的全螺纹M6的螺丝旋进去便可将编码器顶出来。编码器的尾盖拆开后里面圆孔的边缘有个刻线。电机的尾部也有条刻线（与编码器连接的部分），记好两刻线的位置。问：该电机在旋转变压器旋转部分有条随意画的线条，不知道该对那里，没有明显的对应标记，但是我松掉变压器螺钉后，运转电机，慢慢手动旋转变压器也找到了比较好的运转位置，现在那个电机恢复了青春，在设备上无怨无悔地工作了，谢谢给位的支持！谢谢答：这电机应是无刷电机了，所以编码器检测换向位置UVW,故不能随意安装了，现场调节一般手一边调节编码器，一边看电机电流，让其在最小则是最佳位置，但往往由于手的抖动或其他原因，不会在位置最佳，电机不能满负荷或高速运行，正规的如下：1.波形观察法适用于带换相信号的增量式编码器、正余弦编码、旋转变压器。1)以示波器直接观察UV线反电势波形过零点与传感器的U相信号上升沿/Z信号、或Sin信号过零点、或Sin包络信号过零点的相位对齐关系，以此方法可以将传感器的上述信号边沿或过零点对齐到-30度电角度相位；精心整理精心整理2)以阻值范围适当的三个等值电阻构成星形，接入永磁伺服电机的UVW动力线，以示波器观察U相动力线与星形等值电阻的中心点之间的虚拟U相反电势波形与与传感器的U相信号上升沿/Z信号、或Sin信号过零点、或Sin包络信号过零点的相位对齐关系，以此方法可以将传感器的上述信号边沿或过零点对齐到电角度相位0点；2.转子定向法适用于带换相信号的增量式编码器、正余弦编码、旋转变压器的波形对齐，或者绝对式编码器和正余弦编码、旋转变压器等按可提供单圈绝对位置数值信息对齐。1)将U相接入低压直流源的正极，V相接入直流源的负端，定向电机轴此后一边调整传感器与电机的相对位置关系，一边以示波器观察传感器信号，直到U相信号上升沿/Z信号、或Sin信号过零点、或Sin包络信号过零点准确复现，以此方法可以将传感器的上述信号边沿或过零点对齐到-30度电角度相位；也可以一边调整传感器与电机...
