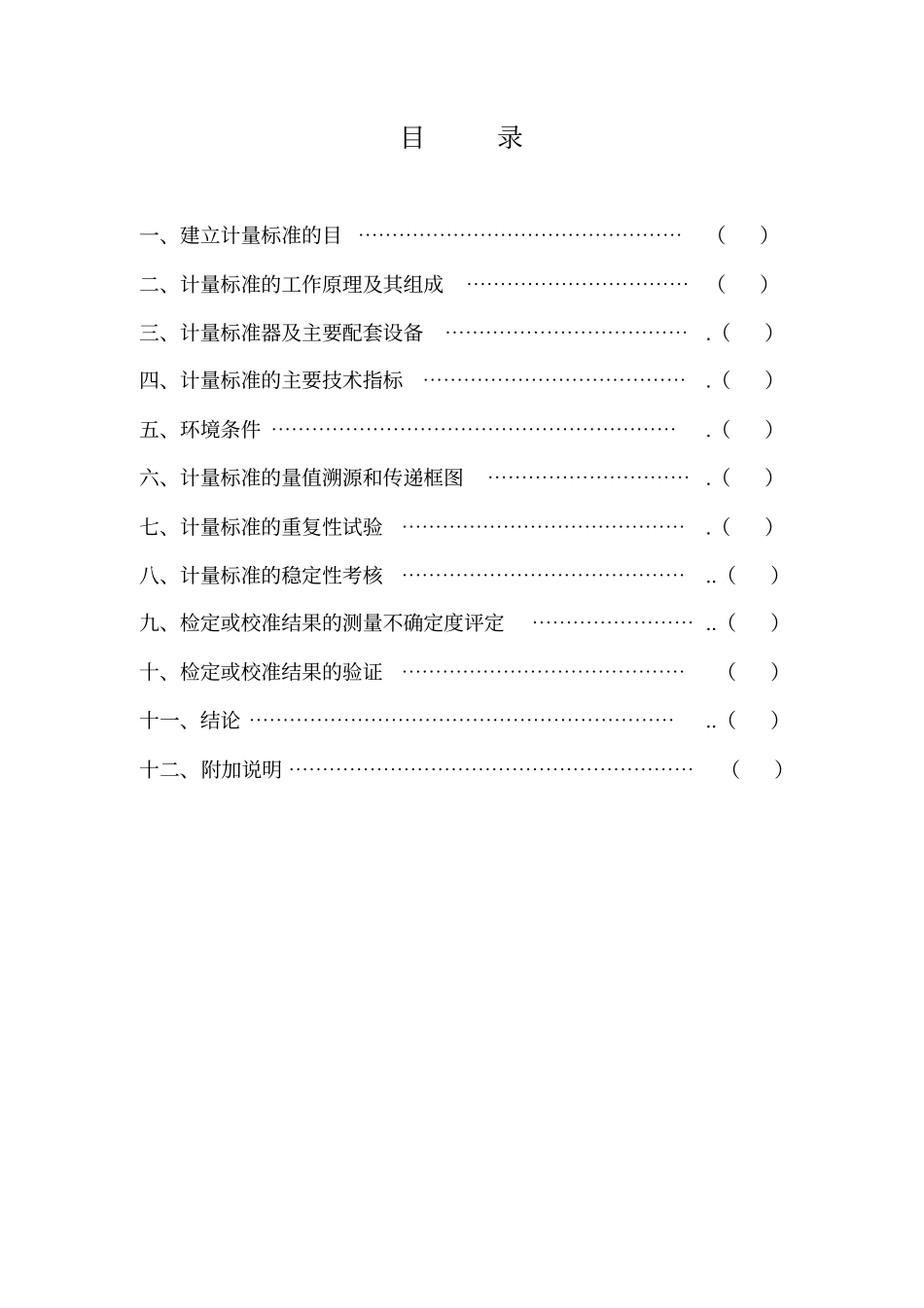

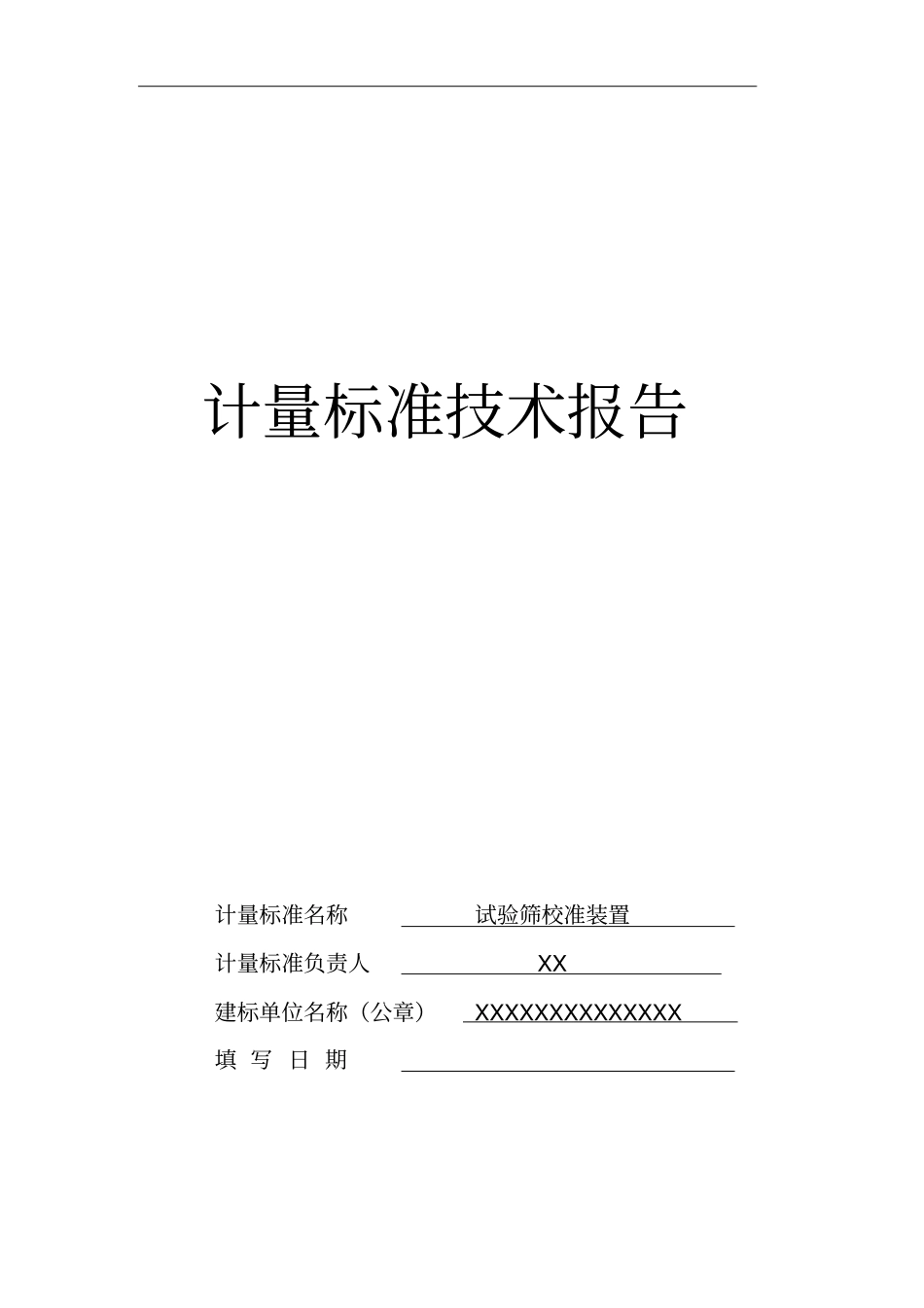

计量标准技术报告计量标准名称试验筛校准装置计量标准负责人XX建标单位名称（公章）XXXXXXXXXXXXXX填写日期目录一、建立计量标准的目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）二、计量标准的工作原理及其组成⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）三、计量标准器及主要配套设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.（）四、计量标准的主要技术指标⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.（）五、环境条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.（）六、计量标准的量值溯源和传递框图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.（）七、计量标准的重复性试验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.（）八、计量标准的稳定性考核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..（）九、检定或校准结果的测量不确定度评定⋯⋯⋯⋯⋯⋯⋯⋯..（）十、检定或校准结果的验证⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）十一、结论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..（）十二、附加说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（）一、建立计量标准的目的建立此项计量标准的是为了对本县范围内金属丝编织网试验筛（0.02～125）mm、金属穿孔板试验筛（1～125）mm进行检定、为企事业单位相关试验提供准确的数据依靠、对量值的统一具有相当重要的作用，并能产生一定的社会经济效益。二、计量标准的工作原理及其组成该计量标准由两部分组成，对于较小的网孔试验筛，在工具显微镜上，利用光学原理将被测件成像经物镜投射至目镜，即借着光线将其成放大虚像，再利用装物台与目镜等辅助，进行尺寸测量；将米字线中心压在被测网孔经线或纬线方向上的网孔边缘中心部位进行测量；对较大网孔的试验筛，用游标卡尺进行测量。三、计量标准器及主要配套设备计量标准器名称型号测量范围不确定度或准确度等级或最大允许误差制造厂及出厂编号检定或校准机构检定周期或复校间隔工具显微镜JX6（0～100）mmMPE：4μm1年游标卡尺（0-300）mm（0~300）mmMPE：±0.04mm1年主要配套设备四、计量标准的主要技术指标1、工具显微镜型号：JX6测量范围（0～100）mm最大允许误差：4μm2、游标卡尺测量范围：（0～300）mm最大允许误差：±0.04mm五、环境条件序号项目要求实际情况结论1温度（20±10）℃（20±10）℃符合234六、计量标准的量值溯源和传递框图上一级计量器具本级计量器具下一级计量器具直接测量直接测量玻璃线纹尺二等万能工具显微镜0-100mmMPE：±2μm金属丝编织网试验筛(0.02-125)mmMPE：（0.014~4.51）mm直接测量游标卡尺0-300mmMPE：±0.02mm直接测量金属穿孔板试验筛(1-125)mmMPE：（0.07~1.00）mm光学仪器检具0.21.5m2ULkμ量块（10～291.8）mm5等量块4等七、计量标准的测量重复性试验以校准0.020mm试验筛为例。在重复性条件下，对其进行10组测量，测量数据如下：试验时间测量值（mm）测量次数2013年10月14日试验条件（20±0.5）℃10.02220.02330.02240.02350.02460.02470.02380.02390.023100.022y0.0231)()(12nyyysniii0.7μm结论合格备注试验人员八、计量标准的稳定性考核以校准0.020mm试验筛为例。在5个时间段分别测得5组数据：试验时间测量值（mm）测量次数2015年05月14日2015年07月14日2015年09月14日2015年11月14日2016年01月14日试验条件（20±0.5）℃10.0230.0240.0210.0260.02220.0240.0230.0260.0230.02330.0240.0260.0220.0230.02240.0220.0250.0220.0230.02350.0230.0220.0260.0250.02460.0230.0240.0240.0240.02470.0250.0260.0270.0250.02380.0230.0280.0240.0240.02390.0250.0220.0220.0240.023100.0240.0210.0220.0240.022y0.0240.0240.0240.0240.023MAX-MIN=0.024-0.023=0.001mm，符合要求九、检定或校准结果测量不确定度评定金属丝编织网试验筛筛孔尺寸测量结果的不确定度分析1概述1.1测量方法:依据JJF1175-2007《试验筛校准规范》对(0.020-5)mm的试验筛尺寸在万能工具显微镜上直接测量。1.2测量环境条件:温度1020℃2数学模型测量的数学模型:d式中:—被测筛孔尺寸的测最结果;d—在万能工具显微镜的读数值。测量不确定度的构成要素:测量重复性引起的标准不确定度1du;万能工具显微镜示值误差引起的标准不确定度2du;被测件与万能工具显微镜线胀系数差引起的标准...
