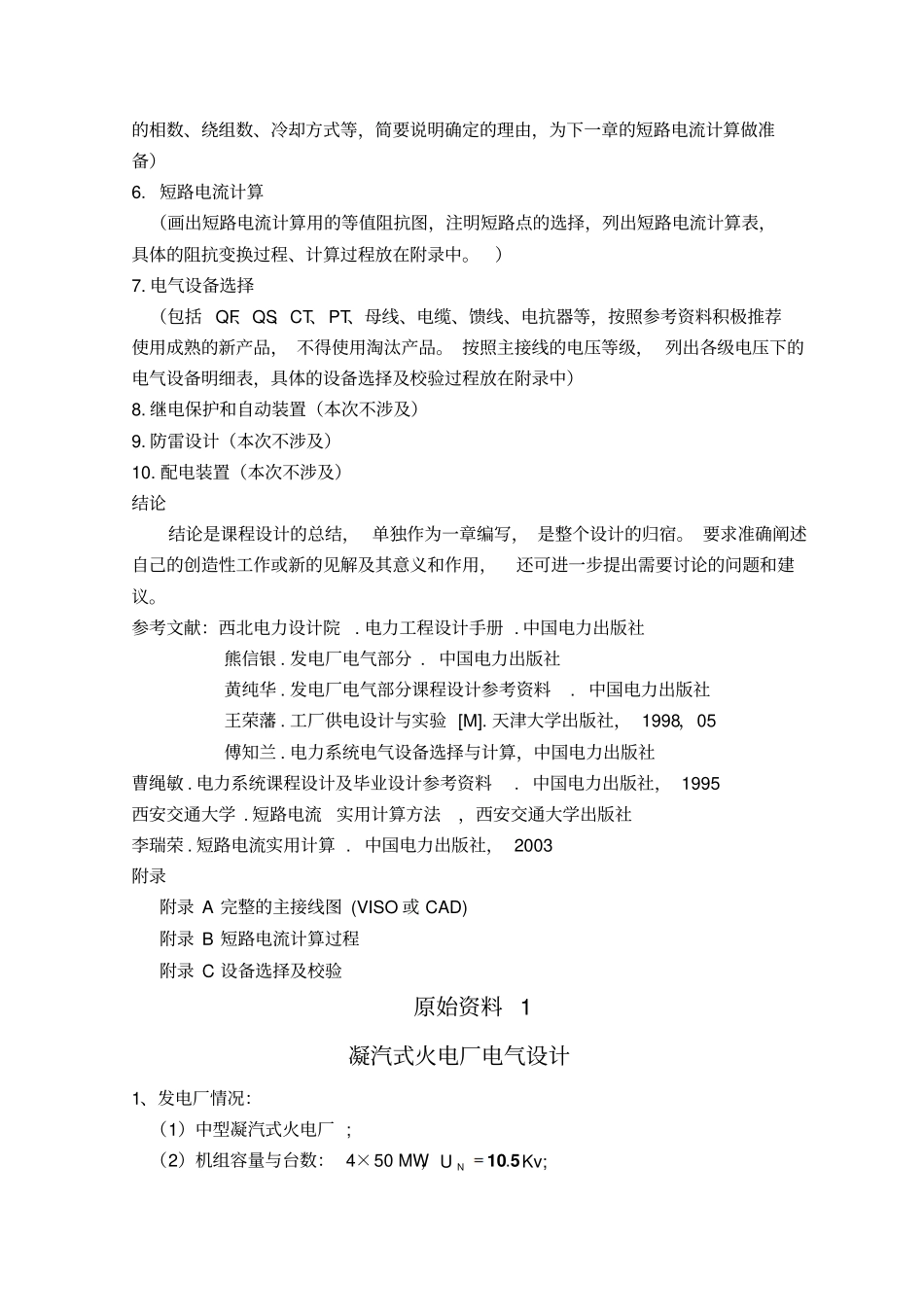

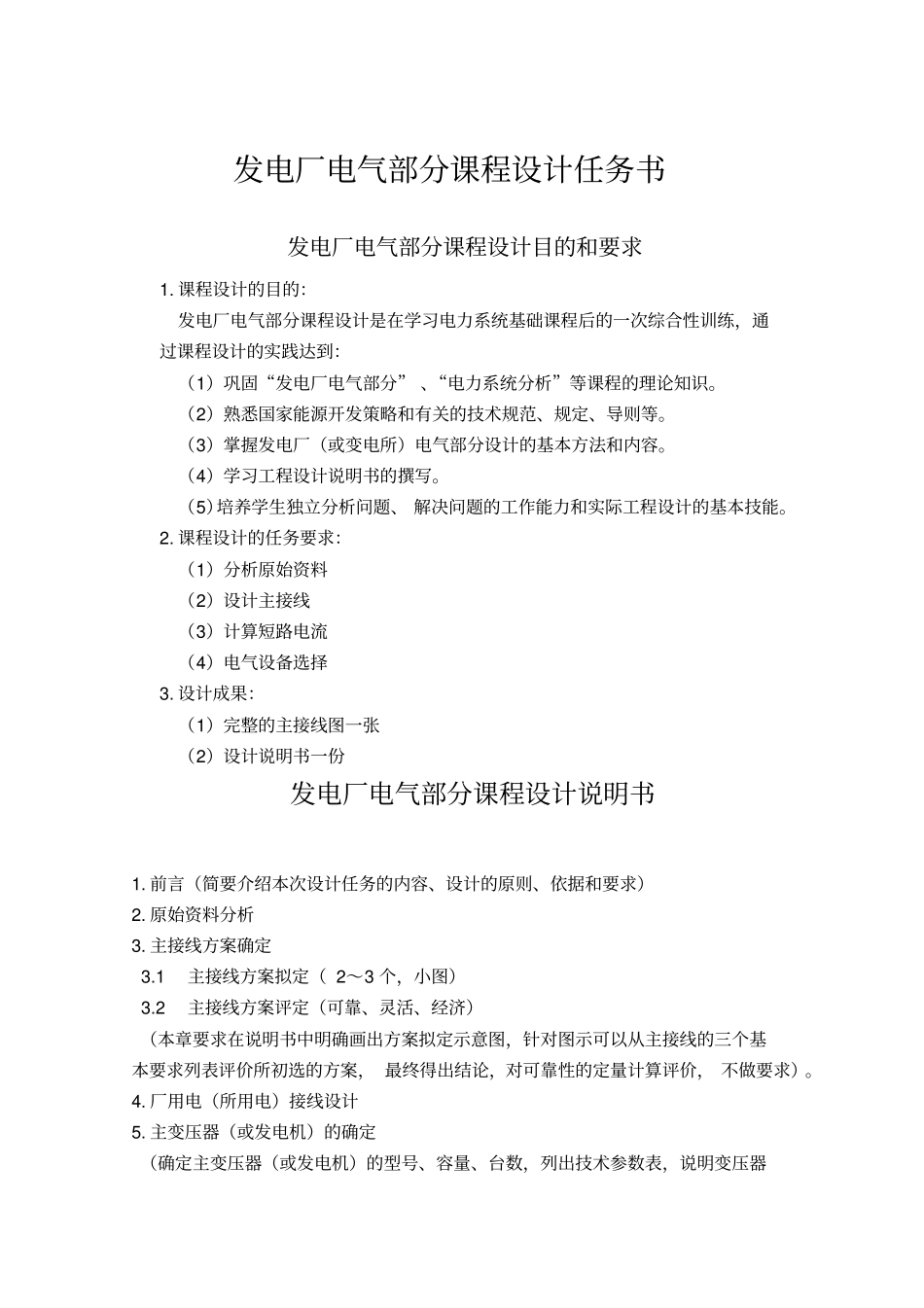

发电厂电气部分课程设计任务书发电厂电气部分课程设计目的和要求1.课程设计的目的：发电厂电气部分课程设计是在学习电力系统基础课程后的一次综合性训练，通过课程设计的实践达到：（1）巩固“发电厂电气部分”、“电力系统分析”等课程的理论知识。（2）熟悉国家能源开发策略和有关的技术规范、规定、导则等。（3）掌握发电厂（或变电所）电气部分设计的基本方法和内容。（4）学习工程设计说明书的撰写。（5）培养学生独立分析问题、解决问题的工作能力和实际工程设计的基本技能。2.课程设计的任务要求：（1）分析原始资料（2）设计主接线（3）计算短路电流（4）电气设备选择3.设计成果：（1）完整的主接线图一张（2）设计说明书一份发电厂电气部分课程设计说明书1.前言（简要介绍本次设计任务的内容、设计的原则、依据和要求）2.原始资料分析3.主接线方案确定3.1主接线方案拟定（2～3个，小图）3.2主接线方案评定（可靠、灵活、经济）（本章要求在说明书中明确画出方案拟定示意图，针对图示可以从主接线的三个基本要求列表评价所初选的方案，最终得出结论，对可靠性的定量计算评价，不做要求）。4.厂用电（所用电）接线设计5.主变压器（或发电机）的确定（确定主变压器（或发电机）的型号、容量、台数，列出技术参数表，说明变压器的相数、绕组数、冷却方式等，简要说明确定的理由，为下一章的短路电流计算做准备）6.短路电流计算（画出短路电流计算用的等值阻抗图，注明短路点的选择，列出短路电流计算表，具体的阻抗变换过程、计算过程放在附录中。）7.电气设备选择（包括QF、QS、CT、PT、母线、电缆、馈线、电抗器等，按照参考资料积极推荐使用成熟的新产品，不得使用淘汰产品。按照主接线的电压等级，列出各级电压下的电气设备明细表，具体的设备选择及校验过程放在附录中）8.继电保护和自动装置（本次不涉及）9.防雷设计（本次不涉及）10.配电装置（本次不涉及）结论结论是课程设计的总结，单独作为一章编写，是整个设计的归宿。要求准确阐述自己的创造性工作或新的见解及其意义和作用，还可进一步提出需要讨论的问题和建议。参考文献：西北电力设计院.电力工程设计手册.中国电力出版社熊信银.发电厂电气部分.中国电力出版社黄纯华.发电厂电气部分课程设计参考资料.中国电力出版社王荣藩.工厂供电设计与实验[M].天津大学出版社，1998，05傅知兰.电力系统电气设备选择与计算，中国电力出版社曹绳敏.电力系统课程设计及毕业设计参考资料.中国电力出版社，1995西安交通大学.短路电流实用计算方法，西安交通大学出版社李瑞荣.短路电流实用计算.中国电力出版社，2003附录附录A完整的主接线图(VISO或CAD)附录B短路电流计算过程附录C设备选择及校验原始资料1凝汽式火电厂电气设计1、发电厂情况：（1）中型凝汽式火电厂;（2）机组容量与台数：4×50MW，510.NUKv;（3）电厂所在地区最高温度42℃，年平均温度25℃，气象条件一般；（4）机组年利用小时数6500maxT小时/年；（5）厂用电率6%；2、负荷与系统情况：（1）发电机电压负荷：最大20MW，最小15MW，8.0cos，maxT5200小时；（2）110kV负荷：最大40MW，最小30MW，8.0cos5，maxT4570小时；（3）其余功率送入220kV系统，系统容量3500MW，归算到发电厂220kV母线上"X=0.021(jS＝100MVA)；（4）供电回路数：1）发电机电压：电缆出线6回，每回输送容量按3500KW设计，长度L=500～1000m;2)110kV：架空线出线6回，每回输送容量按6700KW设计；3）220kV：架空线一回。（5）发电机出口处主保护动作时间0.1s，后备保护动作时间2s原始资料22×15MW水电厂电气设计1、待设计发电厂类型：水力发电厂；2、发电厂一次设计并建成，计划安装2×15MW的水力发电机组，利用小时数4000小时/年。3、待设计发电厂接入系统电压等级为110kV，发电厂距110kV系统45km；出线回路数为4回；4、电力系统的总装机容量为600MVA、归算后的电抗标幺值为0.3，基准容量Sj=100MVA；5、发电厂低压负荷：厂用负荷（厂用电率）1.1%6、高压负荷：110kV电压级，出线4回，为I级负荷，最大输送容量60MW，cosφ=0.8；7、环境条件：海拔<1000m；本地区污秽等级2级；地震裂度<7级；最高气...
