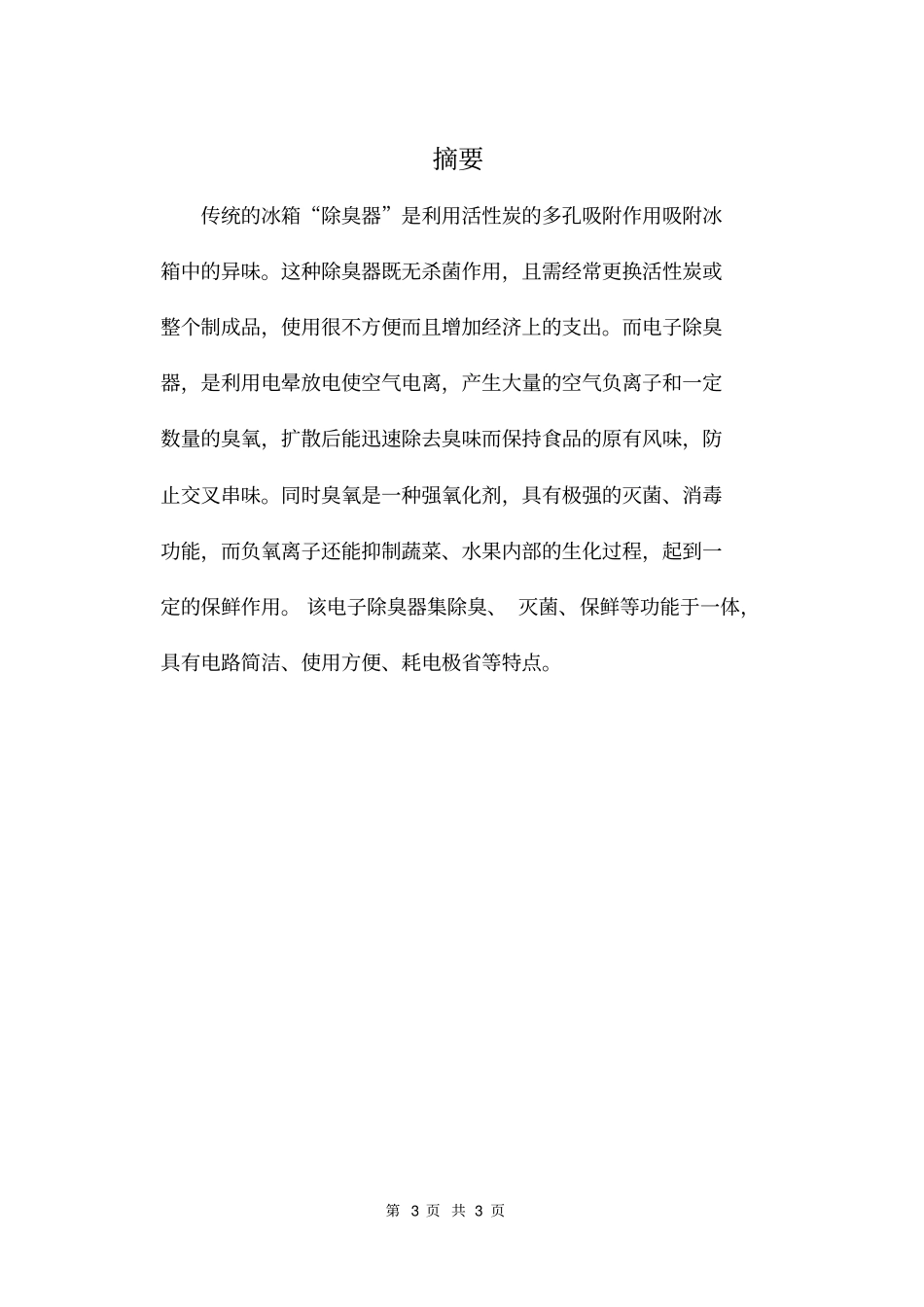

第1页共1页电冰箱电子除臭器设计报告1.设计目的(1)进一步熟悉和掌握模拟电子电路的设计方法和步骤(2)进一步理解电冰箱电子除臭器的结构、组成及原理,将理论和实践相结合2.设计任务利用电晕放电使空气电离,产生大量的空气负离子(主要是负离子)和一定数量的臭氧,扩散后能迅速除去臭味。指标要求:(1)输入电压220V交流电,输出大于1000V高压进行放电;(2)利用冰箱内照明灯控制该装置的工作启动;(3)触电保护电路设计。3.设计要求(1)完成全电路的理论设计;(2)参数的计算和有关器件的选择;(3)完成EDA电路搭建及仿真分析:(4)撰写设计报告一份,A3图纸一张。报告内容包括:总体方案的选择和设计,各单元电路的选择和设计,参数的计算,系统电路的仿真与分析。4.参考资料(1)高吉祥主编,电子技术基础实验与课程设计,北京:第2页共2页电子工业出版社,2004(2)谢云主编,现代电子技术实践课程指导,北京:机械工业出版社,2003(3)李万臣主编,模拟电子技术基础实验与课程设计,北京:电子工业出版社,2001目录第3页共3页摘要传统的冰箱“除臭器”是利用活性炭的多孔吸附作用吸附冰箱中的异味。这种除臭器既无杀菌作用,且需经常更换活性炭或整个制成品,使用很不方便而且增加经济上的支出。而电子除臭器,是利用电晕放电使空气电离,产生大量的空气负离子和一定数量的臭氧,扩散后能迅速除去臭味而保持食品的原有风味,防止交叉串味。同时臭氧是一种强氧化剂,具有极强的灭菌、消毒功能,而负氧离子还能抑制蔬菜、水果内部的生化过程,起到一定的保鲜作用。该电子除臭器集除臭、灭菌、保鲜等功能于一体,具有电路简洁、使用方便、耗电极省等特点。第4页共4页一、电子除臭器设计:(1)设计理念及作用使用电冰箱时,必然会遇到的问题是,冰箱内所冷藏的各种食品,因交叉感染,久而久之产生一种难闻的恶臭味;其次冰箱内0o~SC的密封、低温、高湿环境是各种嗜低温细菌、病毒滋生繁衍的温床,若食用被这些细菌病毒污染的生冷食品,有时会感染严重的肠道疾病,即所谓的“现代冰箱病”。而目前市场上各式各样的活性炭、化学性与植物性除臭剂都是粉剂,其吸附臭味缓慢,且只作用于局部空间,效果小,易饱和潮解,不能杀菌消毒保鲜,寿命短,令人不甚满意。所以,电子除臭杀菌保鲜器(简称电子除臭器)应用越来越普遍。电子除臭器根据冰箱里产生异味对冰箱里的空气进行净化消除异味,并且利用电晕放电原理使空气电离,产生大量的空气负离子和一定数量的臭氧,负离子能高效地除尘、灭菌、净化空气,同时还能够激活空气中的氧分子而形成携氧负离子,活跃空气分子,改善人体肺部功能,促进新陈代谢,增强抗病能力,调节中枢神经系统,使人精神焕发、充满活力等等。臭氧能杀死病毒、细菌。这样不仅可以消除异味还能起到消毒杀菌的作用。第5页共5页(2)原理框图(3)工作原理电路中,晶体管Vl、V2与电感线圈Wl-W3、脉冲变压器T、限流电阻器Rl、充电电容器C3、双向触发二极管VD5等组成推挽振荡电路。三极管、电感、脉冲变压器、电阻、电容、双向触发二极管电感、电容,整流二极管半波整流滤波电路220V市电推挽振荡电路发光二极管发光臭氧管工作臭氧、负氧离子高压第6页共6页电路原理图滤波电感线圈LO、整流二极管VDl与滤波电容器Cl、C2等组成半波整流滤波电路。接通电源,交流220V电压经L0滤波、VDl整流后,在Cl两端产生+260V左右的电压,供给推挽振荡电路。在开机瞬司,Vl导通,由于C3的充电作用,双向触发二极管V3截止。当C3两端的充电电压升至32V时,V3被触发而导通,使V2导通。在V2导通期间,C3逐渐放电,又使V2截止。Vl导通后,在脉冲变压器T的作用下,Wl、W2上产生正反馈电压,此电压分别加至Vl和V2的基极,使VI和V2交替导通与截止(即Vl导通时,V2截止;V2导通时,Vl截止),推挽振荡电路振荡工作。推挽振荡电路工作后,在脉冲变压器T的二次绕组W6上产生脉冲高压,便臭氧发生片VG工作,产生臭氧来杀菌除臭。同时,发光二极管VL也点亮工作。第7页共7页二、除臭原理:(1)电晕放电电晕放电是气体介质在不均匀电场中的局部自持放电。最常见的一种气体放电形式。在曲率半径很小的尖端电极附...
