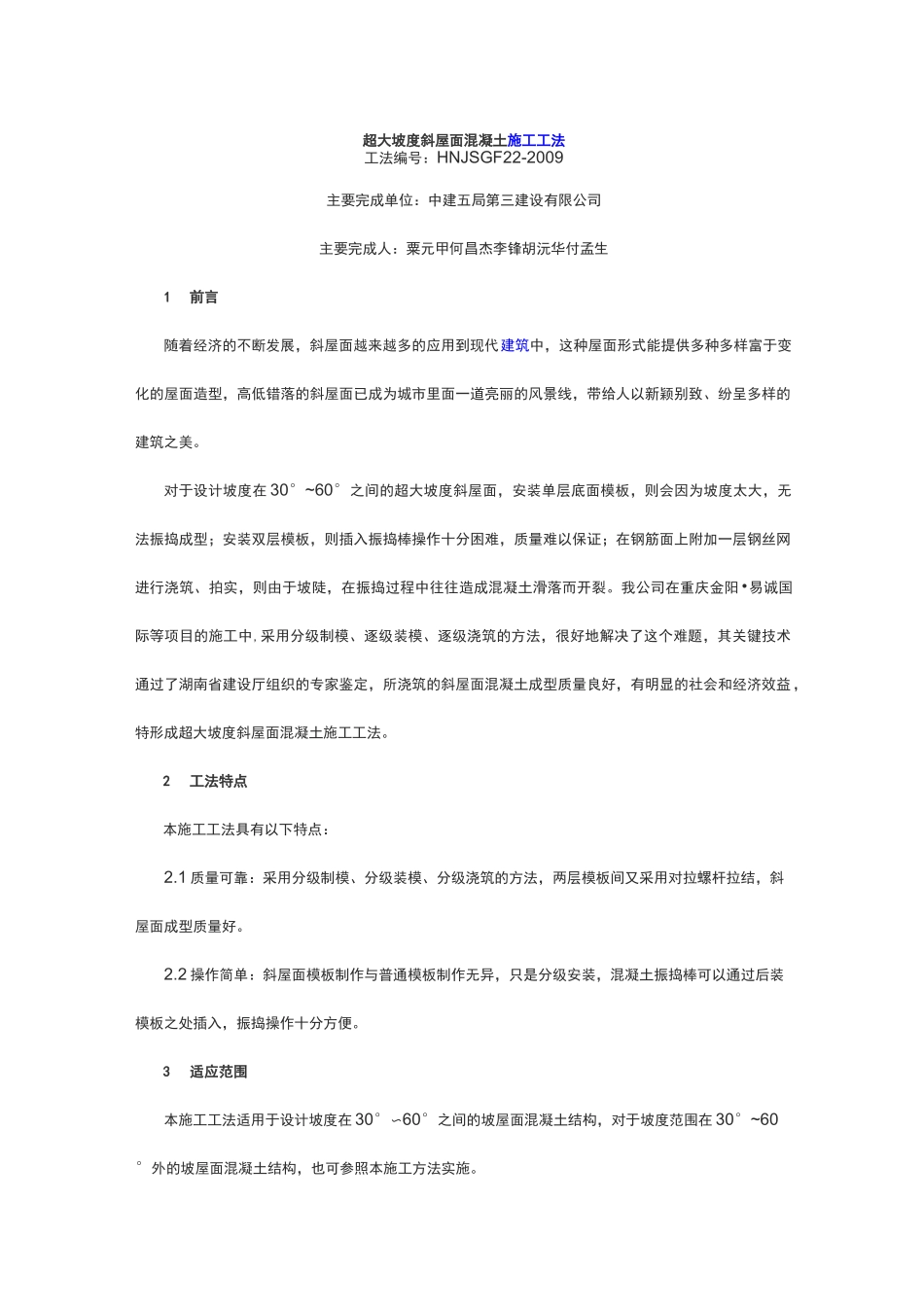

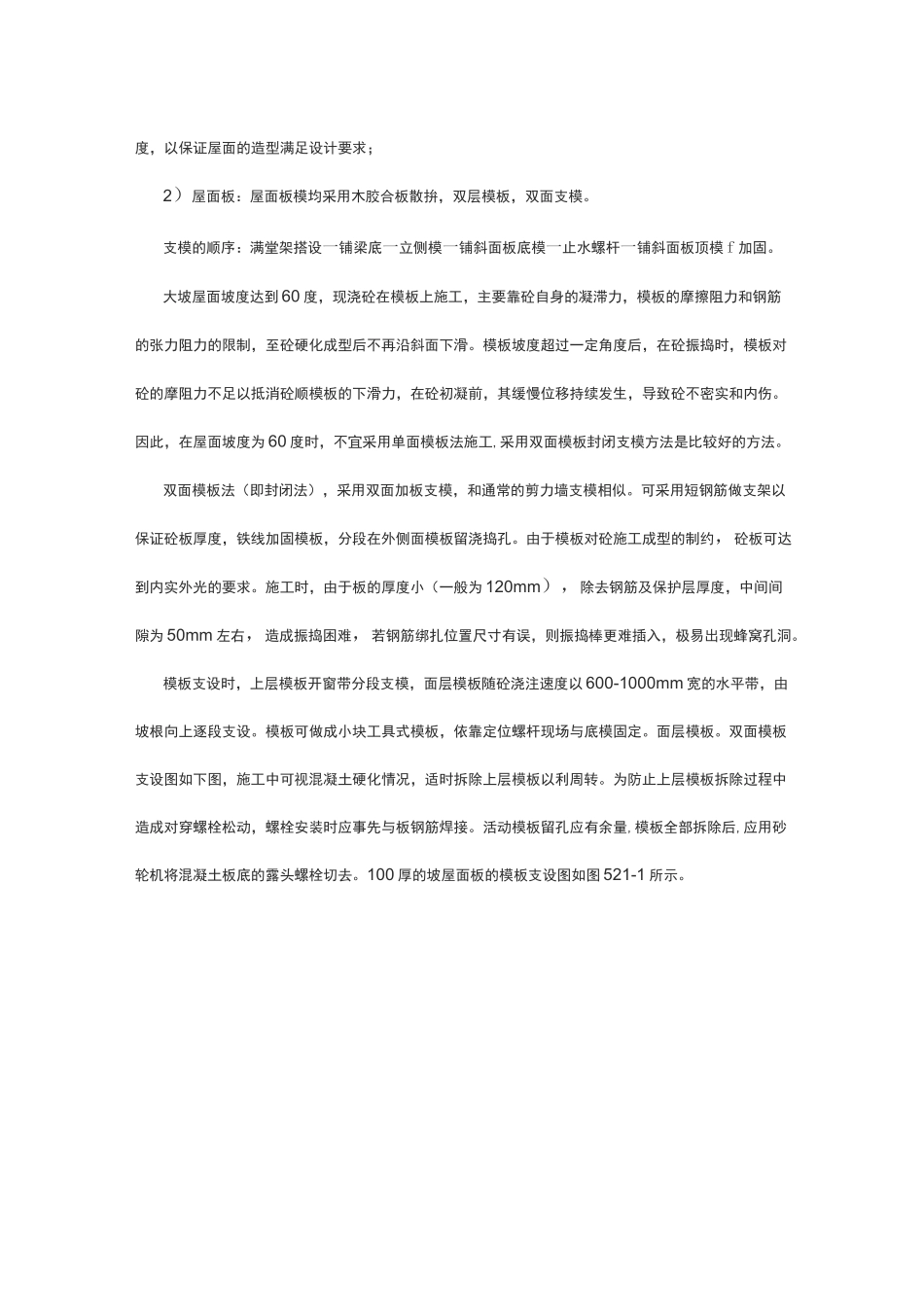

超大坡度斜屋面混凝土施工工法工法编号：HNJSGF22-2009主要完成单位：中建五局第三建设有限公司主要完成人：粟元甲何昌杰李锋胡沅华付孟生1前言随着经济的不断发展，斜屋面越来越多的应用到现代建筑中，这种屋面形式能提供多种多样富于变化的屋面造型，高低错落的斜屋面已成为城市里面一道亮丽的风景线，带给人以新颖别致、纷呈多样的建筑之美。对于设计坡度在30°~60°之间的超大坡度斜屋面，安装单层底面模板，则会因为坡度太大，无法振捣成型；安装双层模板，则插入振捣棒操作十分困难，质量难以保证；在钢筋面上附加一层钢丝网进行浇筑、拍实，则由于坡陡，在振捣过程中往往造成混凝土滑落而开裂。我公司在重庆金阳•易诚国际等项目的施工中,采用分级制模、逐级装模、逐级浇筑的方法，很好地解决了这个难题，其关键技术通过了湖南省建设厅组织的专家鉴定，所浇筑的斜屋面混凝土成型质量良好，有明显的社会和经济效益，特形成超大坡度斜屋面混凝土施工工法。2工法特点本施工工法具有以下特点：2.1质量可靠：采用分级制模、分级装模、分级浇筑的方法，两层模板间又采用对拉螺杆拉结，斜屋面成型质量好。2.2操作简单：斜屋面模板制作与普通模板制作无异，只是分级安装，混凝土振捣棒可以通过后装模板之处插入，振捣操作十分方便。3适应范围本施工工法适用于设计坡度在30°〜60°之间的坡屋面混凝土结构，对于坡度范围在30°~60°外的坡屋面混凝土结构，也可参照本施工方法实施。4工艺原理本施工方法是在按要求安装好坡屋面底层模板后，依据坡屋面走向沿坡底至坡顶的方向分级制作面层模板，然后间隔安装奇数级模板，面层模板与底层模板间通过限位止水螺栓进行夹固、定位，以此来控制坡屋面混凝土结构的厚度，混凝土从第二级模板的位置处注入，振捣棒也从第二级模板位置处放入振捣，待第一、第二级混凝土浇筑并振捣密实后，安装第二级模板，第二级模板采用短木方与第一级和第三级模板的水平龙骨固定，再从第四级模板的位置处注入混凝土，浇筑、振捣第三级、第四级屋面模板混凝土，由下而上依次浇筑各级斜屋面。采用本施工工法，通过采取分级制作模板、逐级安装模板，逐级浇筑混凝土的方法，既保证了混凝土的成型质量，又便于混凝土的浇筑、振捣。5施工工艺流程及操作要点5.1工艺流程如图5.1-1所示：图5.1-1工艺流程图5.2操作要点5.2.1模板1模板支设1）根据图纸提前放大样，特别是梁、板、墙等交接部位及斜梁、檐口；严格控制标高、坡屋面坡度，以保证屋面的造型满足设计要求；2）屋面板：屋面板模均采用木胶合板散拚，双层模板，双面支模。支模的顺序：满堂架搭设一铺梁底一立侧模一铺斜面板底模一止水螺杆一铺斜面板顶模f加固。大坡屋面坡度达到60度，现浇砼在模板上施工，主要靠砼自身的凝滞力，模板的摩擦阻力和钢筋的张力阻力的限制，至砼硬化成型后不再沿斜面下滑。模板坡度超过一定角度后，在砼振捣时，模板对砼的摩阻力不足以抵消砼顺模板的下滑力，在砼初凝前，其缓慢位移持续发生，导致砼不密实和内伤。因此，在屋面坡度为60度时，不宜采用单面模板法施工,采用双面模板封闭支模方法是比较好的方法。双面模板法（即封闭法），采用双面加板支模，和通常的剪力墙支模相似。可采用短钢筋做支架以保证砼板厚度，铁线加固模板，分段在外侧面模板留浇捣孔。由于模板对砼施工成型的制约，砼板可达到内实外光的要求。施工时，由于板的厚度小（一般为120mm），除去钢筋及保护层厚度，中间间隙为50mm左右，造成振捣困难，若钢筋绑扎位置尺寸有误，则振捣棒更难插入，极易出现蜂窝孔洞。模板支设时，上层模板开窗带分段支模，面层模板随砼浇注速度以600-1000mm宽的水平带，由坡根向上逐段支设。模板可做成小块工具式模板，依靠定位螺杆现场与底模固定。面层模板。双面模板支设图如下图，施工中可视混凝土硬化情况，适时拆除上层模板以利周转。为防止上层模板拆除过程中造成对穿螺栓松动，螺栓安装时应事先与板钢筋焊接。活动模板留孔应有余量,模板全部拆除后,应用砂轮机将混凝土板底的露头螺栓切去。100厚的坡屋面板的模板支设图如图521-1所示。图521-1坡屋面板的模板支设图3）模板支撑...
