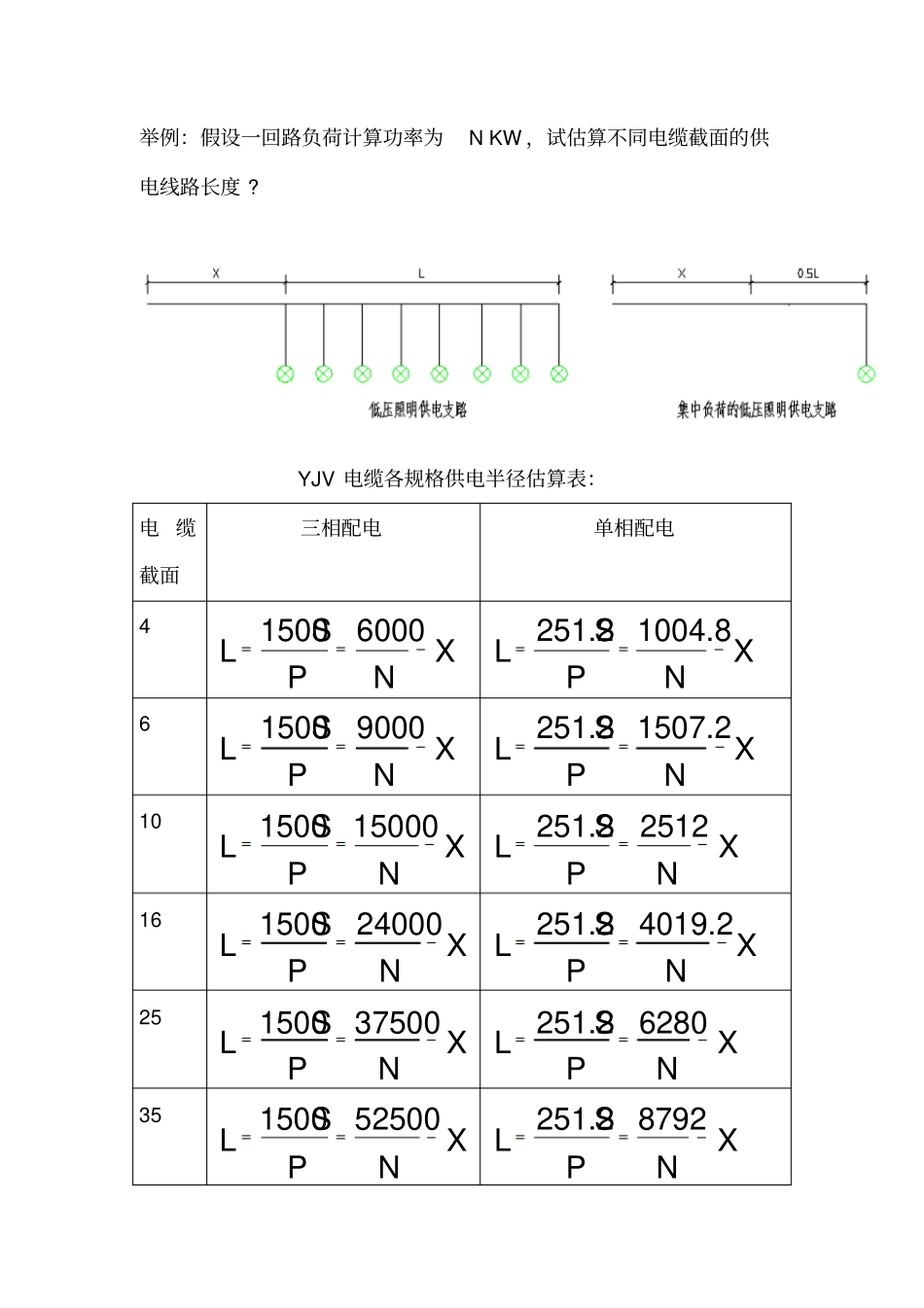

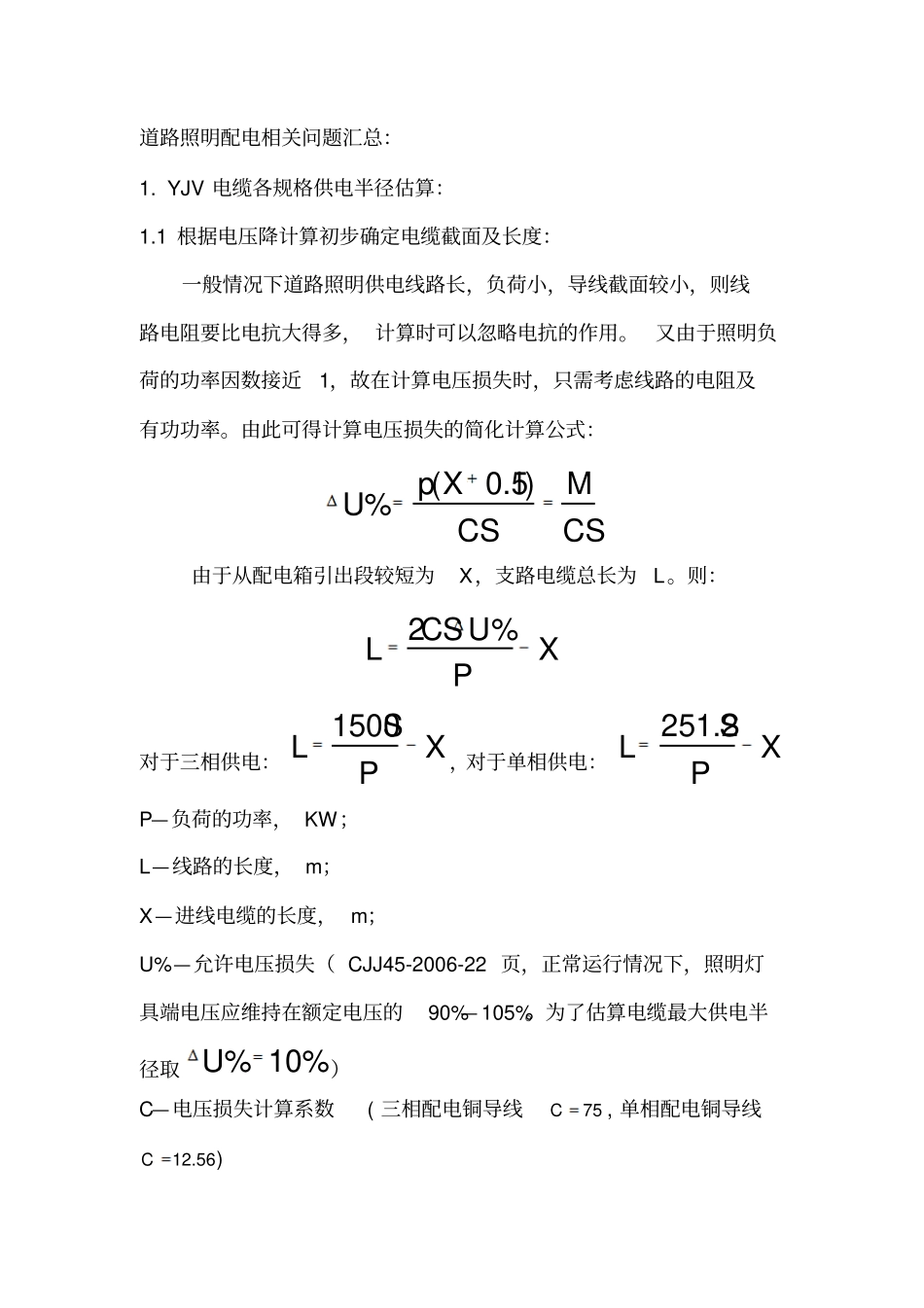

道路照明配电相关问题汇总：1.YJV电缆各规格供电半径估算：1.1根据电压降计算初步确定电缆截面及长度：一般情况下道路照明供电线路长，负荷小，导线截面较小，则线路电阻要比电抗大得多，计算时可以忽略电抗的作用。又由于照明负荷的功率因数接近1，故在计算电压损失时，只需考虑线路的电阻及有功功率。由此可得计算电压损失的简化计算公式：(0.5)%pXlMUCSCS由于从配电箱引出段较短为X，支路电缆总长为L。则：2%CSULXP对于三相供电：1500SLXP，对于单相供电：251.2SLXPP—负荷的功率，KW；L—线路的长度，m；X—进线电缆的长度，m；U%—允许电压损失（CJJ45-2006-22页，正常运行情况下，照明灯具端电压应维持在额定电压的90%—105%。为了估算电缆最大供电半径取%10%U）C—电压损失计算系数(三相配电铜导线75C,单相配电铜导线12.56C)举例：假设一回路负荷计算功率为NKW，试估算不同电缆截面的供电线路长度?YJV电缆各规格供电半径估算表：电缆截面三相配电单相配电415006000SLXPN251.21004.8SLXPN615009000SLXPN251.21507.2SLXPN10150015000SLXPN251.22512SLXPN16150024000SLXPN251.24019.2SLXPN25150037500SLXPN251.26280SLXPN35150052500SLXPN251.28792SLXPN50150075000SLXPN251.212560SLXPN1.2校验路灯单相接地故障灵敏度来确定电缆最大长度：道路照明供电线路长、负荷小、导线截面较小，则回路阻抗较大。故其末端单相短路电流较小（甚至不到100A），这样就有可能在发生单相短路故障时干线保护开关不动作。2.路灯采用“TN-S系统”相关配电问题汇总：2.1路灯采用“TN-S系统”单相接地故障电流计算；下面举例对TN-S系统路灯单相接地故障进行计算：一路灯回路长990m，光源为250W高压钠灯（自带电容补偿，cosa0.85，镇流器损耗为10%）。布置间距为30m（该回路共有990/30=30套灯具），采用一台100KVA的路灯专用箱变来供电，箱变内带3m长LMY—4（40X4）低压母线。采用三相配电，电缆截面为YlV—4X25+1X16。灯具引接线为BVV-3X2.5，灯杆高为10米。试计算其单相接地故障电流？方法一：单相接地故障电流按照相—保回路进行计算。该相—保回路总共用高压系统、变压器、低压母线、低压电缆、灯头引接线等阻抗元件，单相接地故障电流为：d22220)IRX（R—回路各元件相保电阻之和；X—回路各元件相保电抗之和；12345RRRRRR12345XXXXXX12345(,,,,)RRRRR表示高压系统、变压器、低压母线、低压电缆、灯头引接线的相保电阻。12345(,,,,)XXXXX表示高压系统、变压器、低压母线、低压电缆、灯头引接线的相保电抗。查《工业与民用配电设计手册》第三版中的表4—21至4—25有：高压系统：110.05m,0.53m)RX（，变压器2233.68m,63.64m)RX（，低压母线330.37231.116m,0.45131.353m)RXXX（，低压电缆442.699990m,0.192990m)RXXX（,灯具引接线5520.6410m,0.2910m)RXXX（所以：0.0533.680.3722672.01206.42912.5R0.5363.640.451190.082.9257.6Xd222222022075)2912.5257.6)IARX（（方法二：当单相接地故障发生在回路的最末端时，忽略（高压系统、变压器、低压母线、灯头引接线等）的影响。根据施耐德培训手册提供的TN-S系统短路电流计算公式有：phd0.81mOUSIL（）oU—相电压，220VphS—相线的截面—正常温度条件下导体的电阻率，0=0.022590C时phmmPESS—相线截面与PE线截面之比=L—计算回路总长代入公式有：phd0.80.822025440077251m570.0225(1)99016OUSXXIALXX（）YJV电缆各规格单相短路电流估算表：电缆截面单相短路电流5X4phd17615.622.5(1m)SIA5X6phd17623.522.5(1m)SIA5X10phd17639.122.5(1m)SIA5X16phd17662.622.5(1m)SIA5X25phd17697.822.5(1m)SIA5X35phd176136.922.5(1m)SIA4X6+1X4phd17618.822.5(1m)SIA4X10+1X6phd17629.322.5(1m)SIA4X16+1X10phd17648.122.5(1m)SIA4X25+1X16phd17676.322.5(1m)SIA4X35+1X16phd17685.922.5(1m)SIA4X50+1X25phd176130.422.5(1m)SIA4X70+1X35phd176182.522.5(1m)SIA注：计算回路长度设为1KM。该表格只例举了部分常用电缆截面规格的单相短路电流。结论：1.由两种计算方法得出的结果相差甚小，今后可采用较为简便的方法二用于工程计算。2.由计算可知，加大导线截面（尤其是P...
