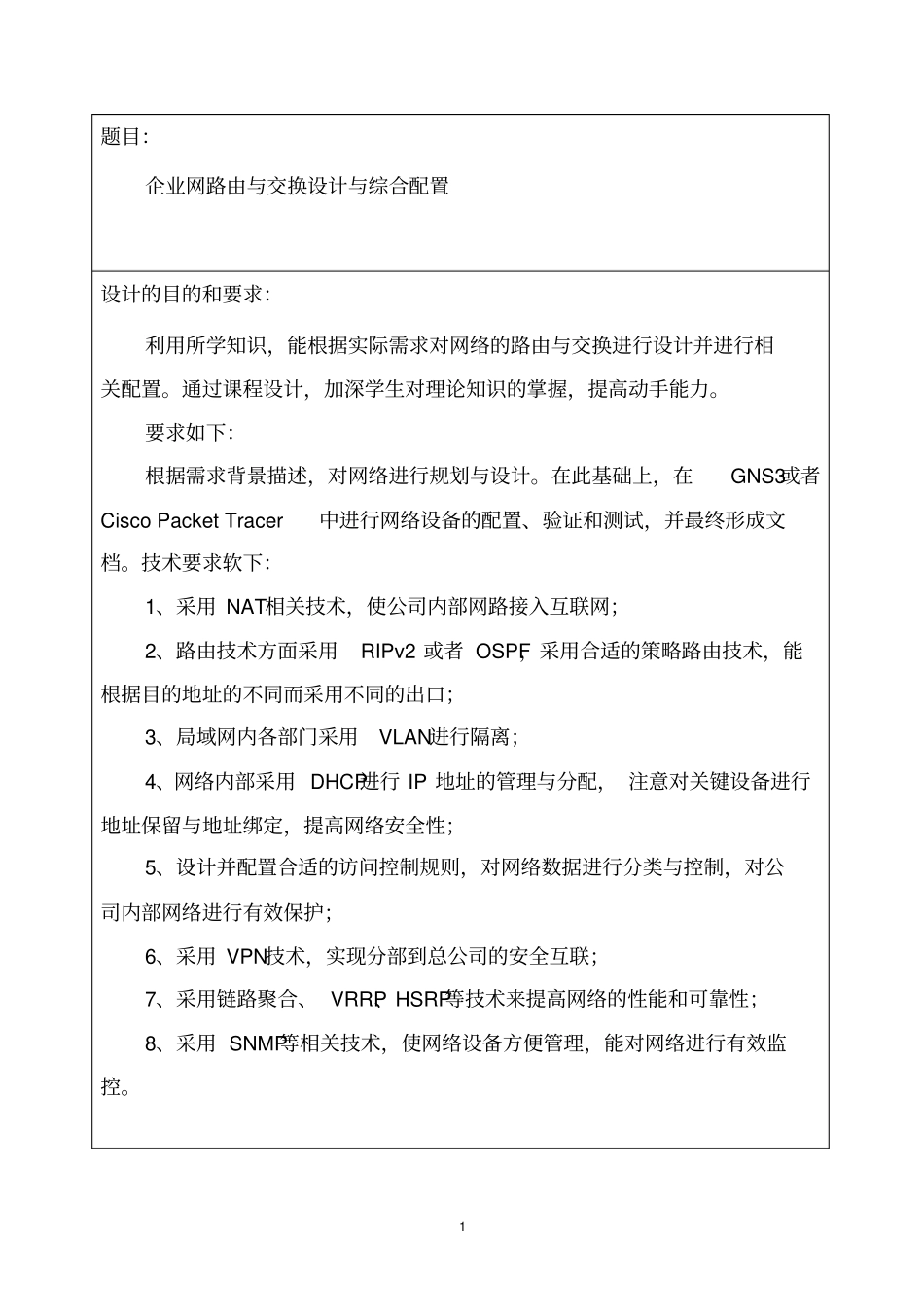

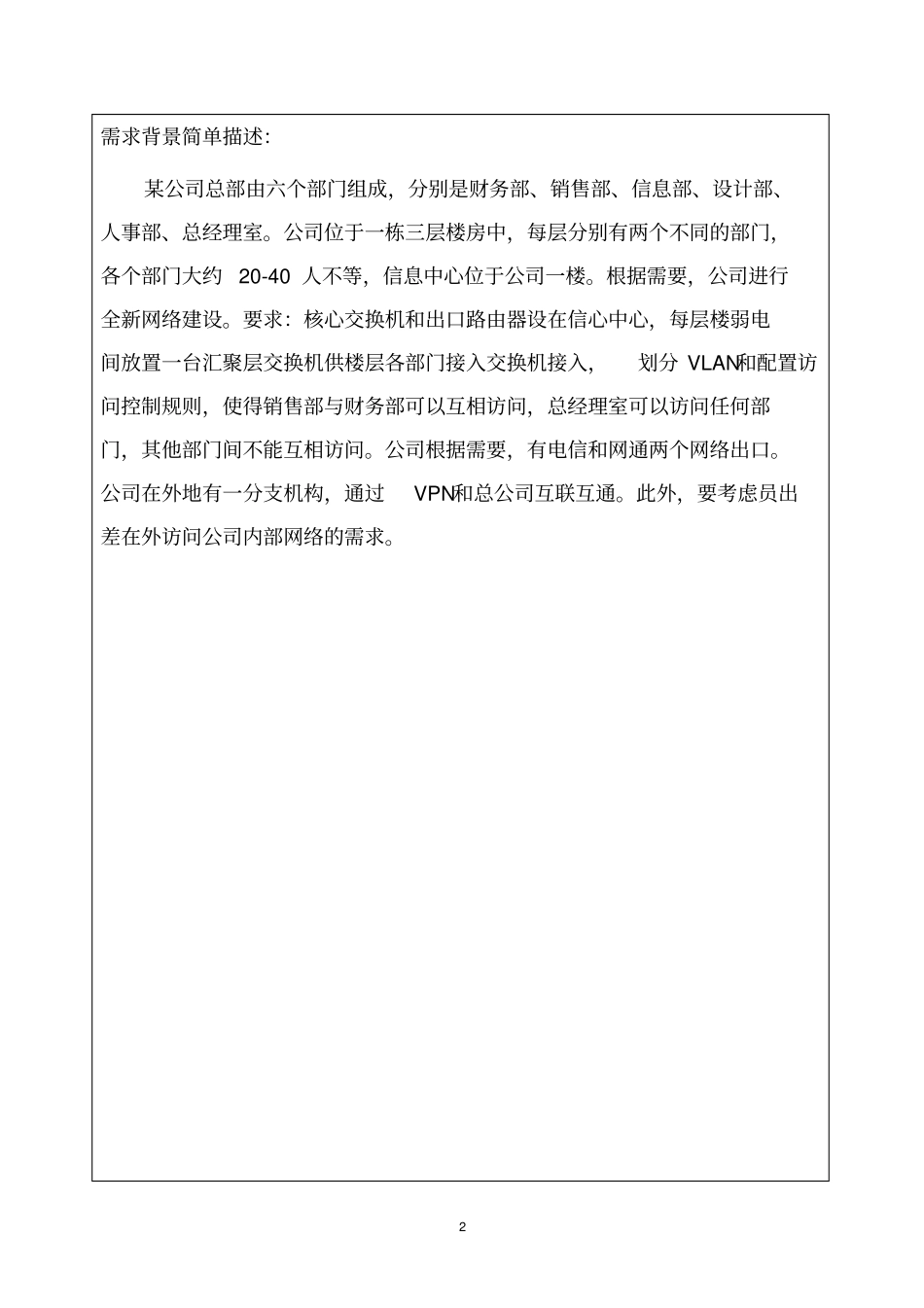

路由与交换技术课程设计报告书姓名＿＿＿＿＿＿＿班级＿＿＿＿＿＿＿学号＿＿＿＿＿＿＿指导教师＿＿＿＿＿＿＿盐城师范学院信息科学与技术学院1题目：企业网路由与交换设计与综合配置设计的目的和要求：利用所学知识，能根据实际需求对网络的路由与交换进行设计并进行相关配置。通过课程设计，加深学生对理论知识的掌握，提高动手能力。要求如下：根据需求背景描述，对网络进行规划与设计。在此基础上，在GNS3或者CiscoPacketTracer中进行网络设备的配置、验证和测试，并最终形成文档。技术要求软下：1、采用NAT相关技术，使公司内部网路接入互联网；2、路由技术方面采用RIPv2或者OSPF，采用合适的策略路由技术，能根据目的地址的不同而采用不同的出口；3、局域网内各部门采用VLAN进行隔离；4、网络内部采用DHCP进行IP地址的管理与分配，注意对关键设备进行地址保留与地址绑定，提高网络安全性；5、设计并配置合适的访问控制规则，对网络数据进行分类与控制，对公司内部网络进行有效保护；6、采用VPN技术，实现分部到总公司的安全互联；7、采用链路聚合、VRRP、HSRP等技术来提高网络的性能和可靠性；8、采用SNMP等相关技术，使网络设备方便管理，能对网络进行有效监控。2需求背景简单描述：某公司总部由六个部门组成，分别是财务部、销售部、信息部、设计部、人事部、总经理室。公司位于一栋三层楼房中，每层分别有两个不同的部门，各个部门大约20-40人不等，信息中心位于公司一楼。根据需要，公司进行全新网络建设。要求：核心交换机和出口路由器设在信心中心，每层楼弱电间放置一台汇聚层交换机供楼层各部门接入交换机接入，划分VLAN和配置访问控制规则，使得销售部与财务部可以互相访问，总经理室可以访问任何部门，其他部门间不能互相访问。公司根据需要，有电信和网通两个网络出口。公司在外地有一分支机构，通过VPN和总公司互联互通。此外，要考虑员出差在外访问公司内部网络的需求。3网络拓扑设计、VLAN与IP地址规划：网络拓扑图:VLAN与IP地址规划:部门Ip地址网关地址所属vlan人事部192.168.10.1/24192.168.10.254/24VLAN10财务部192.168.20.1/24192.168.20.254/24VLAN20销售部192.168.30.1/24192.168.30.254/24VLAN30采购部192.168.40.1/24192.168.40.254/24VLAN40制造部192.168.50.1/24192.168.50.254/24VLAN50总经理室192.168.60.1/24192.168.60.254/24VLAN60各设备配置清单与注意事项：配置命令41.在所有交换机上启用VTP协议，在S3560-1上划分VLAN，设置对应的trunk链路S3560-1配置：S3560-1>enS3560-1#conftS3560-1(config)#vtpmodeserverS3560-1(config)#vtpdomainnyistS3560-1(config)#vtppasswordnyistS3560-1(config)#vlan10S3560-1(config-vlan)#vlan20S3560-1(config-vlan)#vlan30S3560-1(config-vlan)#vlan40S3560-1(config-vlan)#vlan50S3560-1(config-vlan)#vlan60S3560-1(config-vlan)#intrangef0/2-4S3560-1(config-if-range)#switchportmodetrunkS3560-2配置：S3560-2>enS3560-2#conftS3560-2(config)#vtpmodeclientS3560-2(config)#vtpdomainnyistS3560-2(config)#vtppasswordnyistS3560-2(config)#intrangef0/3-5S3560-2(config-if-range)#switchportmodetrunkS2960-1配置：S2960-1>enS2960-1#conftS2960-1(config)#vtpmodeclientS2960-1(config)#vtpdomainnyistS2960-1(config)#vtppasswordnyist5S2960-2配置：S2960-2>enS2960-2#conftS2960-2(config)#vtpmodeclientS2960-2(config)#vtpdomainnyistS2960-2(config)#vtppasswordnyistS2960-3配置：S2960-3>enS2960-3#conftS2960-3(config)#vtpmodeclientS2960-3(config)#vtpdomainnyistS2960-3(config)#vtppasswordnyist2．将接入层交换机的端口划分到对应的vlanVlan信息所属交换机及接口划分vlan10S2960-1:F0/6-15vlan20S2960-1:F0/16-20vlan30S2960-2:F0/6-15vlan40S2960-2:F0/16-20vlan50S2960-3:F0/6-15vlan60S2960-3:F0/16-20S2960-1配置：S2960-1>enS2960-1#conftS2960-1(config)#intrangef0/6-15S2960-1(config-if-range)#switchportaccessvlan10S2960-1(config-if-range)#intrangef0/16-20S296...
