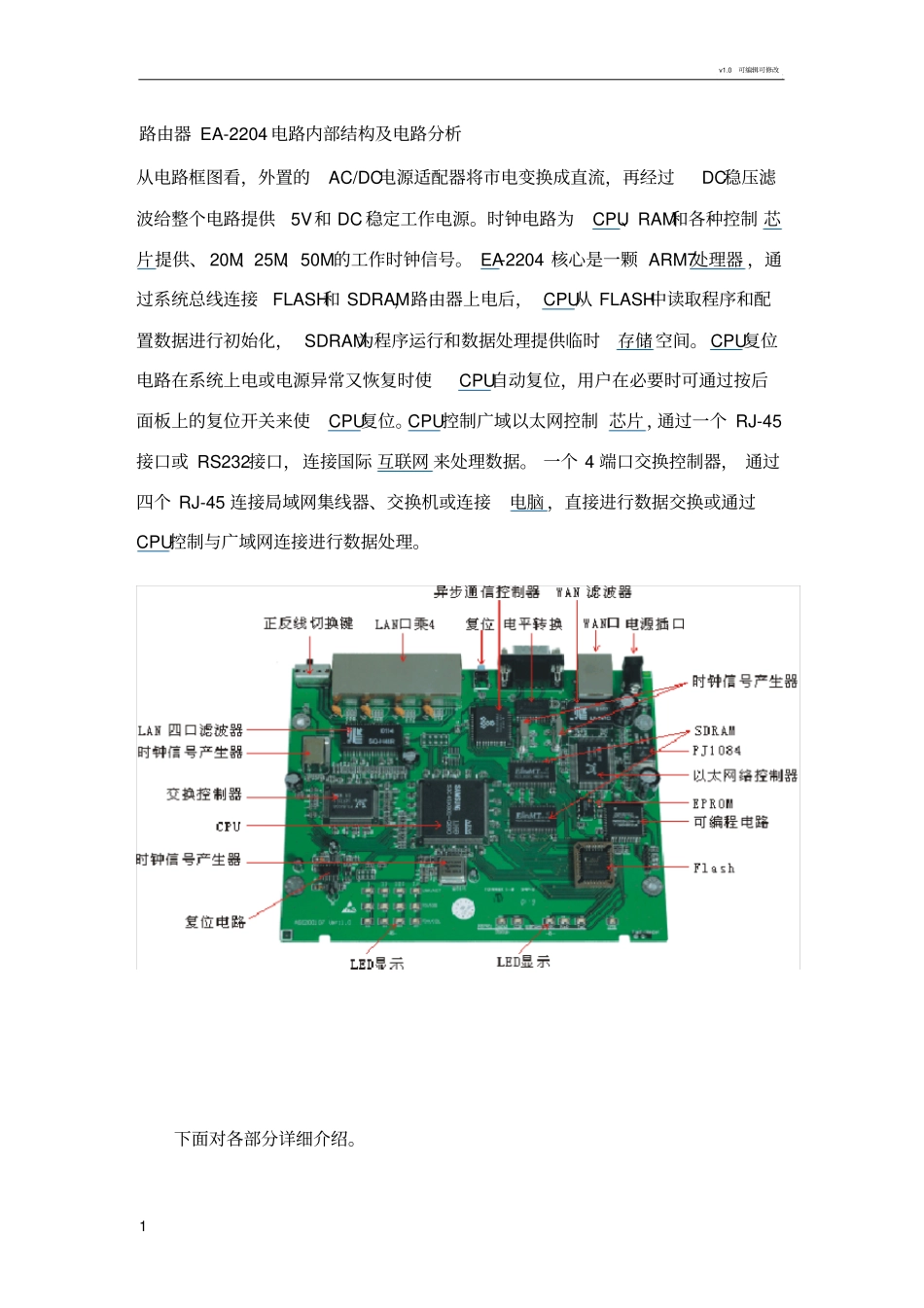

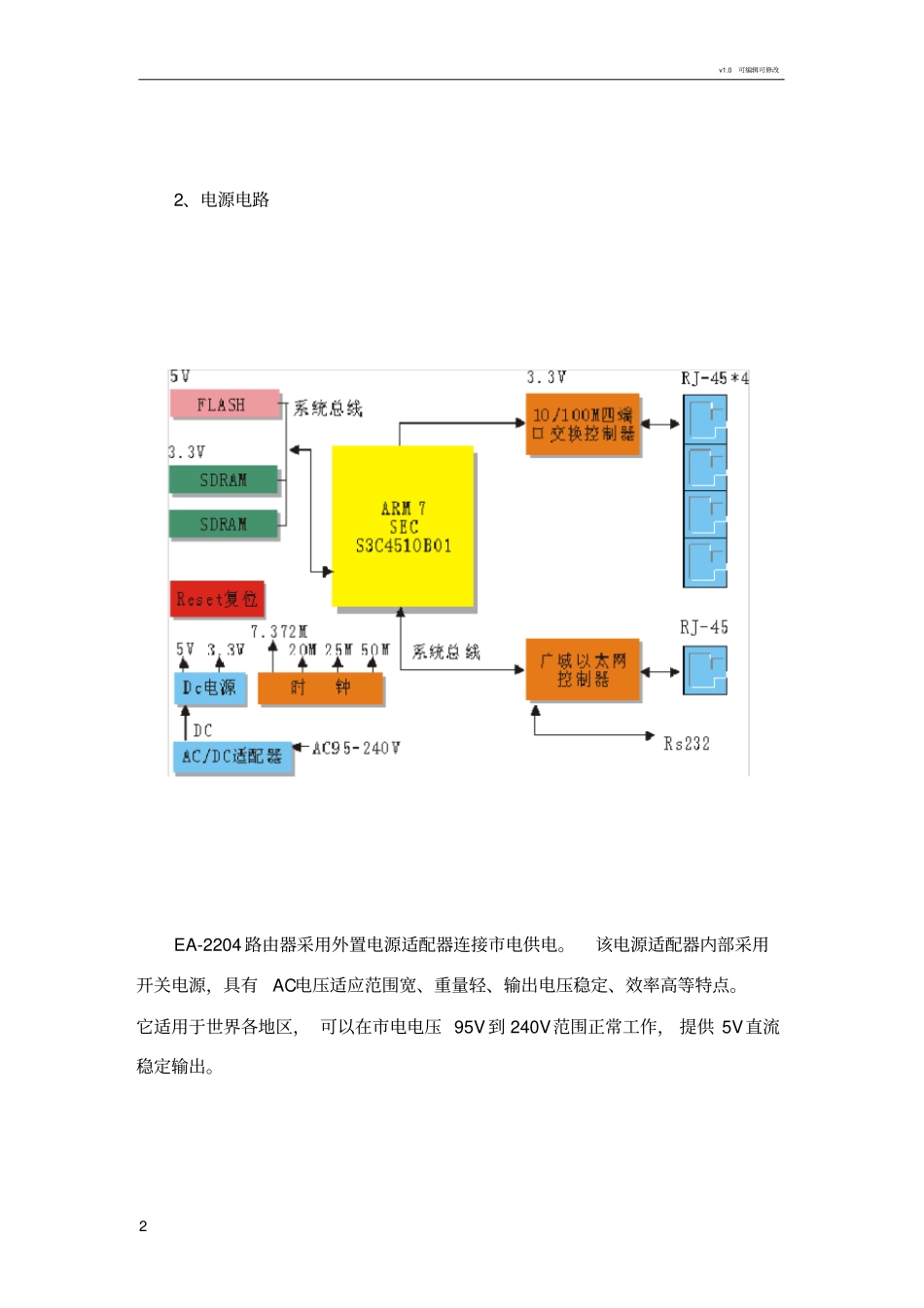

v1.0可编辑可修改1路由器EA-2204电路内部结构及电路分析从电路框图看，外置的AC/DC电源适配器将市电变换成直流，再经过DC稳压滤波给整个电路提供5V和DC稳定工作电源。时钟电路为CPU、RAM和各种控制芯片提供、20M、25M、50M的工作时钟信号。EA-2204核心是一颗ARM7处理器，通过系统总线连接FLASH和SDRAM，路由器上电后，CPU从FLASH中读取程序和配置数据进行初始化，SDRAM为程序运行和数据处理提供临时存储空间。CPU复位电路在系统上电或电源异常又恢复时使CPU自动复位，用户在必要时可通过按后面板上的复位开关来使CPU复位。CPU控制广域以太网控制芯片，通过一个RJ-45接口或RS232接口，连接国际互联网来处理数据。一个4端口交换控制器，通过四个RJ-45连接局域网集线器、交换机或连接电脑，直接进行数据交换或通过CPU控制与广域网连接进行数据处理。下面对各部分详细介绍。v1.0可编辑可修改22、电源电路EA-2204路由器采用外置电源适配器连接市电供电。该电源适配器内部采用开关电源，具有AC电压适应范围宽、重量轻、输出电压稳定、效率高等特点。它适用于世界各地区，可以在市电电压95V到240V范围正常工作，提供5V直流稳定输出。v1.0可编辑可修改35V直流经路由器背板电源插座输入，经过电感滤波，分两路给整个电路供电。一路直接供给工作电压为5V的电路，另一路通过集成电路PJ1084进行电压变换，得到部分电路工作所需要的电压。PJ1084是一种低压差的线性电压调整集成电路。其主要参数如下：电压输入：最大12V输出电流：最大5A输出电压：通过外部电路可调，固定或输入输出电压差：最大稳压精度：1％该稳压集成电路有TO-220和TO-263两种封装，TO-220在功耗较大时可加装散热片，TO-263是贴片型封装，因EA2204的电路功耗较小（实测工作电流仅v1.0可编辑可修改4500mA），所以使用的是TO-263封装，直接贴装在PCB上即可。3、复位电路CPU复位电路分为2部分，一是在系统上电或电源异常又恢复时使CPU自动复位；另一部分是在软件运行异常出现系统死机的情况下，用户可通过按后面板上的复位开关来使CPU复位。复位信号是由一个十分简单的RC电路、按钮开关来产生。当系统上电或人为按下复位开关，会产生一个低电平脉冲，该脉冲经过数字门电路整形后使CPU复位，进行初始化。HC132是一CMOS逻辑门电路，工作电压2－6V，其输入/输出的逻辑关系如下图表所示：在路由器电路中，利用门电路的输入高电平有电压最小值、输入低电平有电压最大值的特点和门电路的整形作用，与周边二极管和电容、电阻组成上电脉冲v1.0可编辑可修改5产生电路，产生系统复位脉冲信号。4、时钟信号EA-2204电路中，共用了4个晶体振荡器，分别提供各部分IC工作所需的时钟信号。50M―CPU电路S3C4510B01主时钟25M―交换控制器RTL8305S时钟20M―以太网控制器RTL8019AS时钟―异步串口通信芯片TG16C550CJ时钟5、CPUEA-2204路由器的核心是一颗韩国三星电子生产的S3C4510B―16/32位RISC（精简指令集计算机）微控制器。该微控制器专为以太网通信系统的集线器和路由器而设计，具有低成本和高性能的特点。v1.0可编辑可修改6S3C4510B中内置了ARM公司设计的16/32位ARM7TDMI处理器，其内部框图如下：由图可见，S3C4510B提供了8K字节的Cache（高速缓存）和以太控制器，内置2通道的HDLC（高级数据链路控制），2个UART（通用异步收发）通道，内置32位定时器和18个通用可编程I/O端口。S3C4510B内部采用32位系统总线，有I2C接口，还集成了中断控制器、DRAM/SDRAM控制器、ROM/SRAM和闪存控制器。以上功能特点均集成在此单芯片中，作为路由器的核心，可大大减少系统成本。软件方面，S3C4510B因内置ARM7TDMI核，可以执行32位的ARM指令，也可执行16位的THUMB指令。v1.0可编辑可修改7S3C4510B采用电压供电，208脚的QFP封装，操作频率最高达50MHz。EA-2204中采用50MHz外部频率，因S3C4510B内部有锁相环电路可将外部振荡频率提升5倍作为内部系统时钟，所以内部最高频率实际上已达250MHz！6、FLASH闪存S3C4510B使用8/16/32位的外部总线，可支持ROM、SRAM、闪存、DRAM。EA-2204路由器使用EON公司的闪存EN29-F040-70J存储数据。该芯片在PCB上使用插座安装，而不是直...
