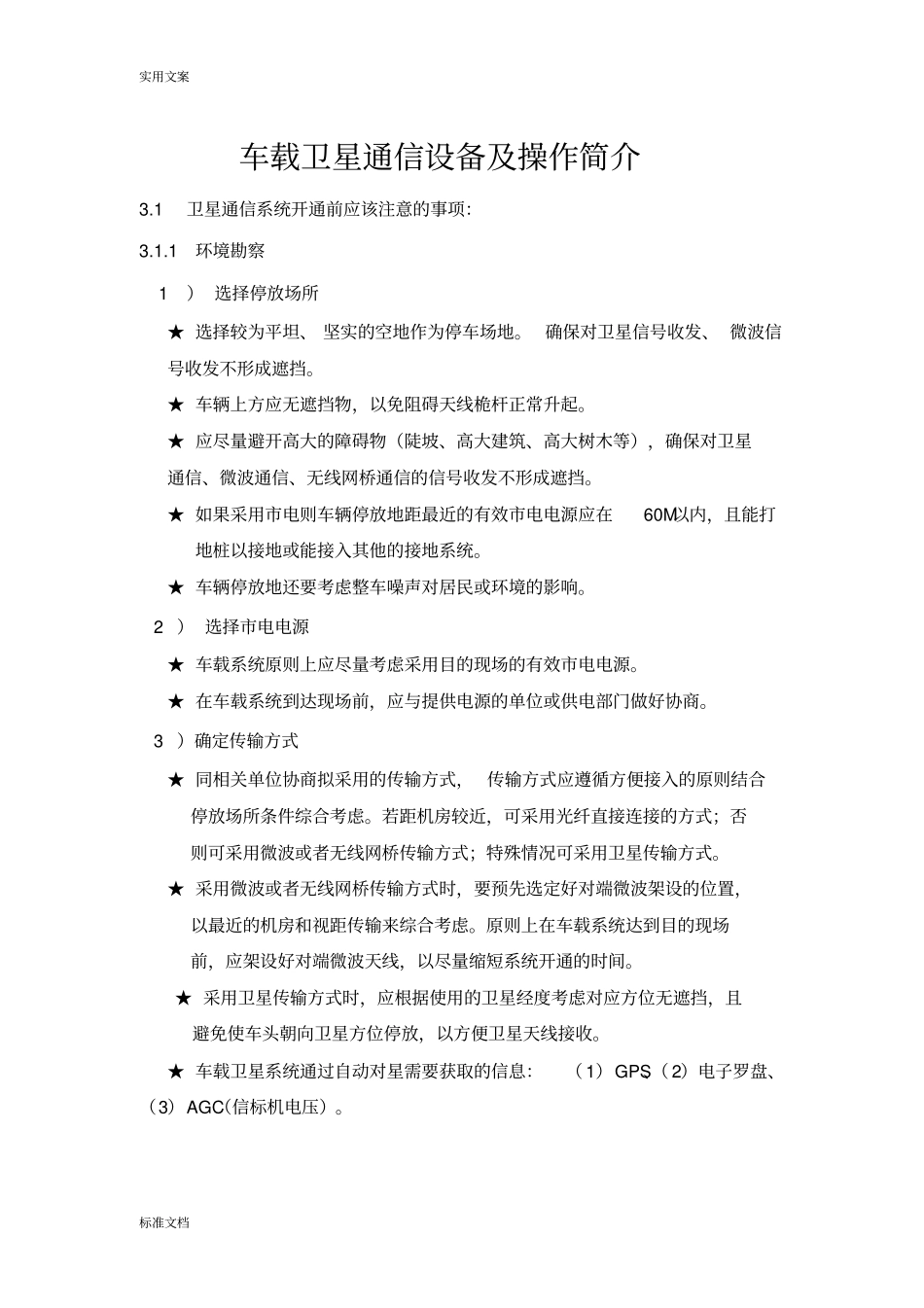

实用文案标准文档车载卫星通信设备及操作简介3.1卫星通信系统开通前应该注意的事项：3.1.1环境勘察1）选择停放场所★选择较为平坦、坚实的空地作为停车场地。确保对卫星信号收发、微波信号收发不形成遮挡。★车辆上方应无遮挡物，以免阻碍天线桅杆正常升起。★应尽量避开高大的障碍物（陡坡、高大建筑、高大树木等），确保对卫星通信、微波通信、无线网桥通信的信号收发不形成遮挡。★如果采用市电则车辆停放地距最近的有效市电电源应在60M以内，且能打地桩以接地或能接入其他的接地系统。★车辆停放地还要考虑整车噪声对居民或环境的影响。2）选择市电电源★车载系统原则上应尽量考虑采用目的现场的有效市电电源。★在车载系统到达现场前，应与提供电源的单位或供电部门做好协商。3）确定传输方式★同相关单位协商拟采用的传输方式，传输方式应遵循方便接入的原则结合停放场所条件综合考虑。若距机房较近，可采用光纤直接连接的方式；否则可采用微波或者无线网桥传输方式；特殊情况可采用卫星传输方式。★采用微波或者无线网桥传输方式时，要预先选定好对端微波架设的位置，以最近的机房和视距传输来综合考虑。原则上在车载系统达到目的现场前，应架设好对端微波天线，以尽量缩短系统开通的时间。★采用卫星传输方式时，应根据使用的卫星经度考虑对应方位无遮挡，且避免使车头朝向卫星方位停放，以方便卫星天线接收。★车载卫星系统通过自动对星需要获取的信息：（1）GPS、（2）电子罗盘、（3）AGC（信标机电压）。实用文案标准文档3.1.2数据准备确定BTS的相关数据★根据网络规划，确定车载BTS相关数据，如频点、邻区切换等，必要时，到目的现场测试移动网络的数据，了解频率干扰情况、话务量分配、切换等情况。同时与传输室确认应急车传输的接入基站，并在基站端对通传输电路，同BSC核对每套应急传输电路所对应小区的关系、核对小区定义的设备数量、设备类型和软件版本等信息，确保BSC的数据定义与应急车安装的硬件完全对应；★根据现场的网络状况，确定基站天线的覆盖范围和方向。★根据网络规划，确定车载BTS系统接入PLMN网的BTS的相关数据。3.1.3带卫星的小C车规范开通流程1、停车、拉手刹2、打地桩、接工作地、保护地3、放支撑脚、启动联合供电4、挂CDMA天线、升天线桅杆、接馈线5、对星、核对工作频率、极化、标定功率、载波上星6、开基站、数据下载7、开通测试、网络优化3.2卫星系统概述3.2.1卫星系统业务需求简介卫星传输作为小型应急通信车三种传输方式（微波传输、光纤传输、卫星传输）之一的传输手段解决从车载BTS到各省BSC的Abis接口的传输，实现1x语音数据及EVDO数据业务的传输。3.2.2卫星系统组成根据系统设备配置和改装要求，小型应急通信车包括移动通信系统（不同厂商BTS和BSC设备）、传输系统（SDH、PDH、50M无线以太网桥、车载卫星）及天馈线系统（卫星天线、微波天线基站天线、桅杆等），其中卫星子系统主要由以下几种设备组成：车载卫星天线、GPS天线、天线控制系统、信标接收机、MODEM、LNB、固态高功放。实用文案标准文档车载卫星天线本项目采用VertexRSI公司生产的型号为C135M-SE的车载偏馈卫星天线3.1.3常用设备主要操作天线控制器本项目采用VertexRSI公司生产的型号为RC3000的天线控制器一）、天线控制器操作面板右图天线控制器操作面板实用文案标准文档常用操作实例1.天线自动展开和收藏（1）自动展开①设备加电；②自检完成后，出现如下界面：③按“1”，界面显示如下：④提示：按键返回MENU根菜单，不执行展开操作；按键继续执行展开操作。按键，出现如下界面：⑤天线展开时，对应的“ELEV”字样会闪动，直到ELEV后面的度数和括号内度数一致，即说明天线已自动转动至初始展开位置。注：展开过程中随时按键可停止天线继续转动。⑥按键，退出手动界面，返回到根目录菜单界面，如下图所示：（2）自动收藏①在天线控制器根目录菜单界面，按<2STOW>键，出现如下提示界面：②提示：按键返回MENU根菜单，不执行展开操作；按键继续执行展开操作。按键，出现如下界面：实用文案标准文档2.选择卫星来源①在天...
