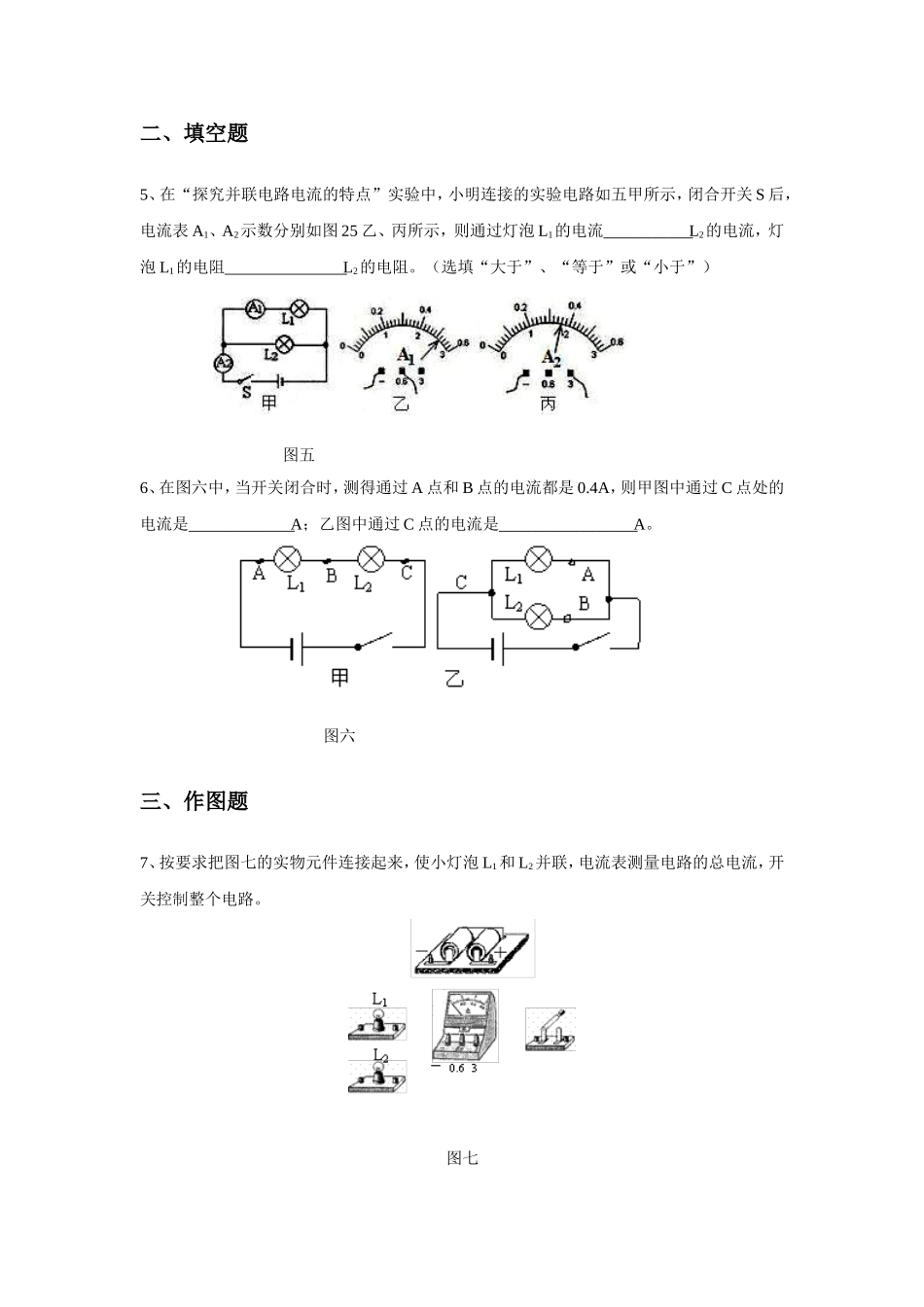

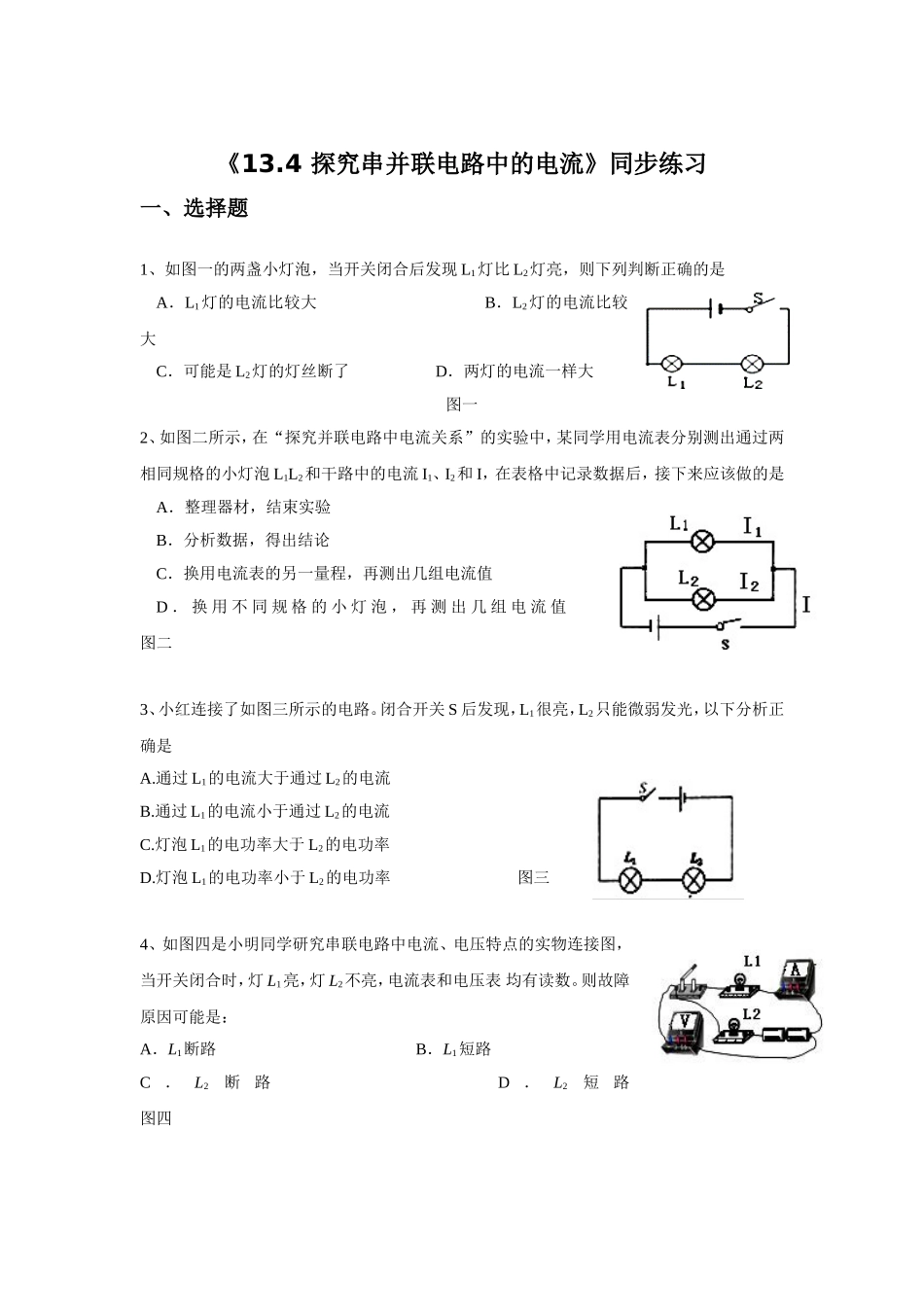

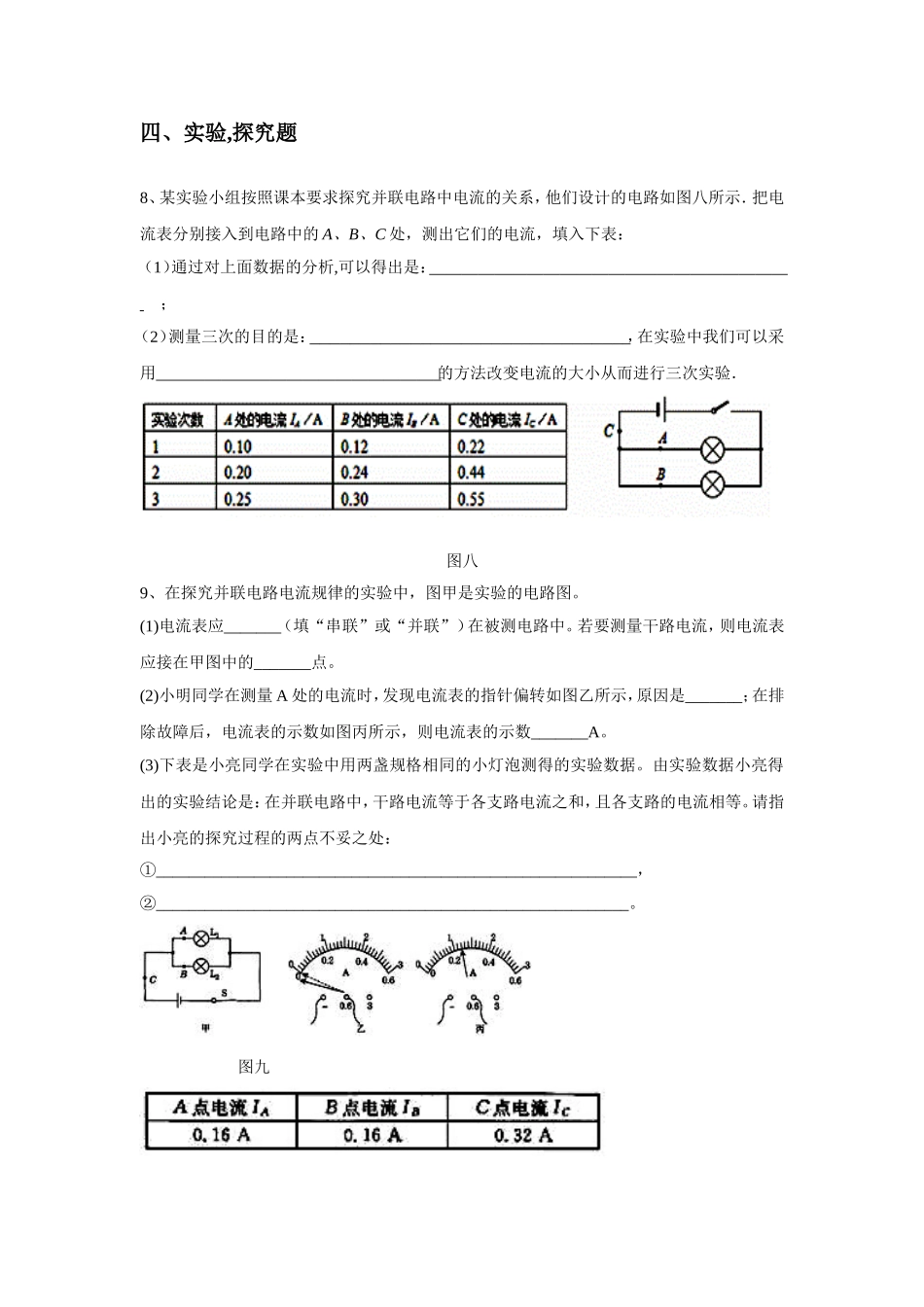

《13.4探究串并联电路中的电流》同步练习一、选择题1、如图一的两盏小灯泡，当开关闭合后发现L1灯比L2灯亮，则下列判断正确的是A．L1灯的电流比较大B．L2灯的电流比较大C．可能是L2灯的灯丝断了D．两灯的电流一样大图一2、如图二所示，在“探究并联电路中电流关系”的实验中，某同学用电流表分别测出通过两相同规格的小灯泡L1L2和干路中的电流I1、I2和I，在表格中记录数据后，接下来应该做的是A．整理器材，结束实验B．分析数据，得出结论C．换用电流表的另一量程，再测出几组电流值D．换用不同规格的小灯泡，再测出几组电流值图二3、小红连接了如图三所示的电路。闭合开关S后发现，L1很亮，L2只能微弱发光，以下分析正确是A.通过L1的电流大于通过L2的电流B.通过L1的电流小于通过L2的电流C.灯泡L1的电功率大于L2的电功率D.灯泡L1的电功率小于L2的电功率图三4、如图四是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数。则故障原因可能是：A．L1断路B．L1短路C．L2断路D．L2短路图四二、填空题5、在“探究并联电路电流的特点”实验中，小明连接的实验电路如五甲所示，闭合开关S后，电流表A1、A2示数分别如图25乙、丙所示，则通过灯泡L1的电流L2的电流，灯泡L1的电阻L2的电阻。（选填“大于”、“等于”或“小于”）图五6、在图六中，当开关闭合时，测得通过A点和B点的电流都是0.4A，则甲图中通过C点处的电流是A；乙图中通过C点的电流是A。图六三、作图题7、按要求把图七的实物元件连接起来，使小灯泡L1和L2并联，电流表测量电路的总电流，开关控制整个电路。图七四、实验,探究题8、某实验小组按照课本要求探究并联电路中电流的关系，他们设计的电路如图八所示．把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：（1）通过对上面数据的分析,可以得出是：；（2）测量三次的目的是：，在实验中我们可以采用的方法改变电流的大小从而进行三次实验．图八9、在探究并联电路电流规律的实验中，图甲是实验的电路图。(1)电流表应_______（填“串联”或“并联”）在被测电路中。若要测量干路电流，则电流表应接在甲图中的_______点。(2)小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是_______；在排除故障后，电流表的示数如图丙所示，则电流表的示数_______A。(3)下表是小亮同学在实验中用两盏规格相同的小灯泡测得的实验数据。由实验数据小亮得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。请指出小亮的探究过程的两点不妥之处：①___________________________________________________________，②__________________________________________________________。图九五、计算题10、如图十所示电路中，闭合开关，电流表A1的读数为1.2A，电流表A2的读数为0.4A。则通过灯L1和L2的电流分别是多少安培？图十参考答案一、选择题1、D2、D3、C4、D二、填空题5、小于大于6、0．40．8三、作图题7、图七四、实验,探究题8、（1）并联电路中干路电流等于各支路电流之和（2）使结论具有普遍性，避免偶然性改变电压（串联一个滑动变阻器）9、（1）串联C（2）正负接线柱接反了0.24（3）没有设置对照没有考虑电流表的电阻（此题为开放性试题，答案不唯一）五、计算题10、由电路图可知，灯L1和L2组成并联电路，电流表A1测通过干路的电流，电流表A2测通过灯L2的电流。已知：I干=1.2A，且通过灯L2的电流大小为：I2=0.4A所以通过灯L1的电流大小为：I1=I干－I2=1.2A－0.4A=0.8A
