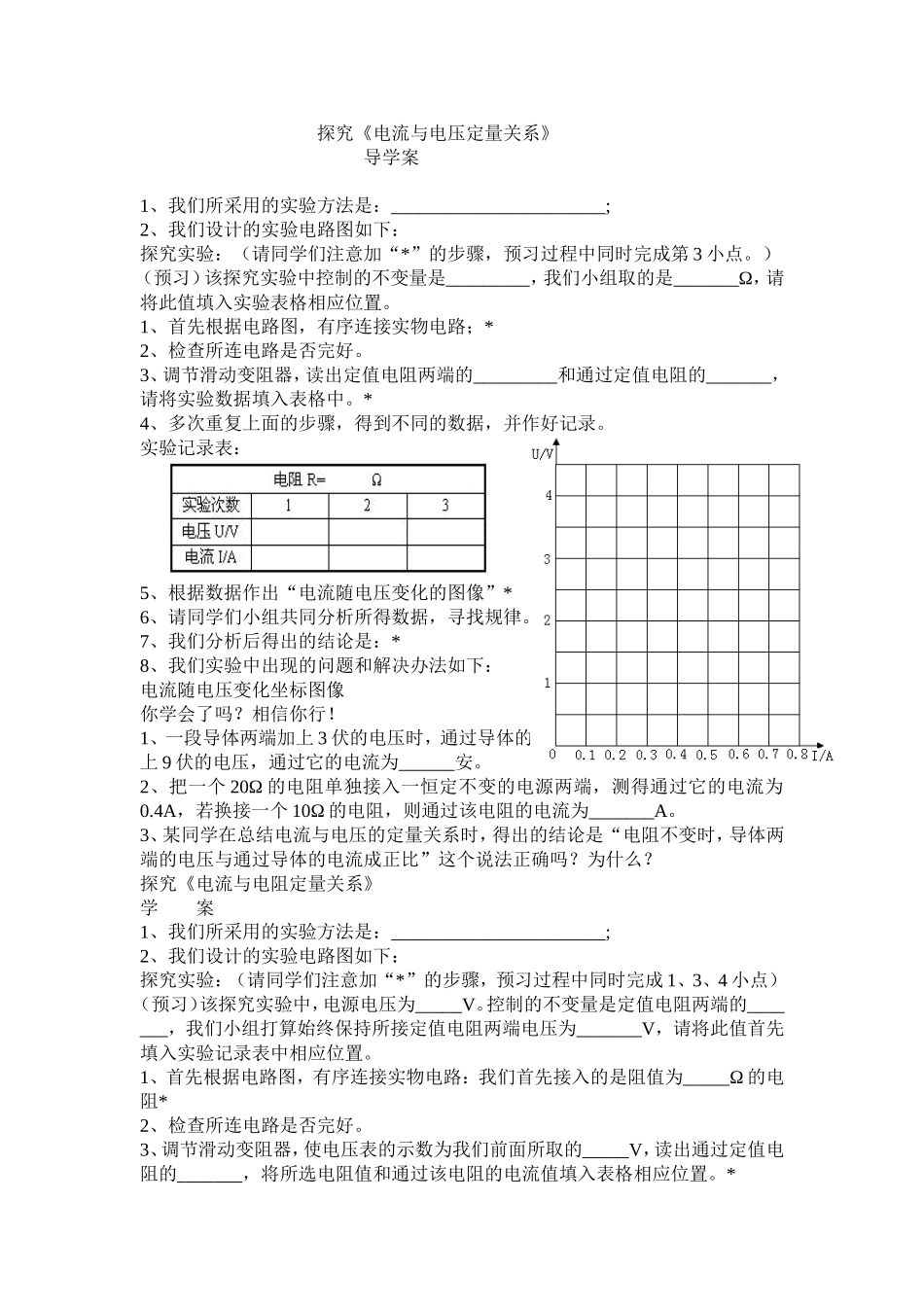

探究《电流与电压定量关系》导学案1、我们所采用的实验方法是：_______________________;2、我们设计的实验电路图如下：探究实验：（请同学们注意加“*”的步骤，预习过程中同时完成第3小点。）（预习）该探究实验中控制的不变量是_________，我们小组取的是_______Ω，请将此值填入实验表格相应位置。1、首先根据电路图，有序连接实物电路；*2、检查所连电路是否完好。3、调节滑动变阻器，读出定值电阻两端的_________和通过定值电阻的_______，请将实验数据填入表格中。*4、多次重复上面的步骤，得到不同的数据，并作好记录。实验记录表：5、根据数据作出“电流随电压变化的图像”*6、请同学们小组共同分析所得数据，寻找规律。7、我们分析后得出的结论是：*8、我们实验中出现的问题和解决办法如下：电流随电压变化坐标图像你学会了吗？相信你行！1、一段导体两端加上3伏的电压时，通过导体的电流为0.2安，如果给它两端加上9伏的电压，通过它的电流为______安。2、把一个20Ω的电阻单独接入一恒定不变的电源两端，测得通过它的电流为0.4A，若换接一个10Ω的电阻，则通过该电阻的电流为_______A。3、某同学在总结电流与电压的定量关系时，得出的结论是“电阻不变时，导体两端的电压与通过导体的电流成正比”这个说法正确吗？为什么？探究《电流与电阻定量关系》学案1、我们所采用的实验方法是：_______________________;2、我们设计的实验电路图如下：探究实验：（请同学们注意加“*”的步骤，预习过程中同时完成1、3、4小点）（预习）该探究实验中，电源电压为_____V。控制的不变量是定值电阻两端的_______，我们小组打算始终保持所接定值电阻两端电压为_______V，请将此值首先填入实验记录表中相应位置。1、首先根据电路图，有序连接实物电路：我们首先接入的是阻值为_____Ω的电阻*2、检查所连电路是否完好。3、调节滑动变阻器，使电压表的示数为我们前面所取的_____V，读出通过定值电阻的_______，将所选电阻值和通过该电阻的电流值填入表格相应位置。*4、接着我们将所接定值电阻分别换为______Ω和______Ω，多次重复步骤3，得到不同的数据，并作好记录。实验记录表：5、根据数据作出“电流随电阻变化的图像”6、请同学们小组共同分析所得数据，寻找规律。7、我们分析后得出的结论是：*8、我们实验中出现的问题和解决办法如下：电流随电阻变化坐标图像你学会了吗？相信你行！1、一段导体两端加上3伏的电压时，通过导体的电流为0.2安，如果给它两端加上9伏的电压，通过它的电流为______安。2、把一个20Ω的电阻单独接入一恒定不变的电源两端，测得通过它的电流为0.4A，若换接一个10Ω的电阻，则通过该电阻的电流为_______A。3、某同学在总结电流与电压的定量关系时，得出的结论是“电阻不变时，导体两端的电压与通过导体的电流成正比”这个说法正确吗？为什么？
