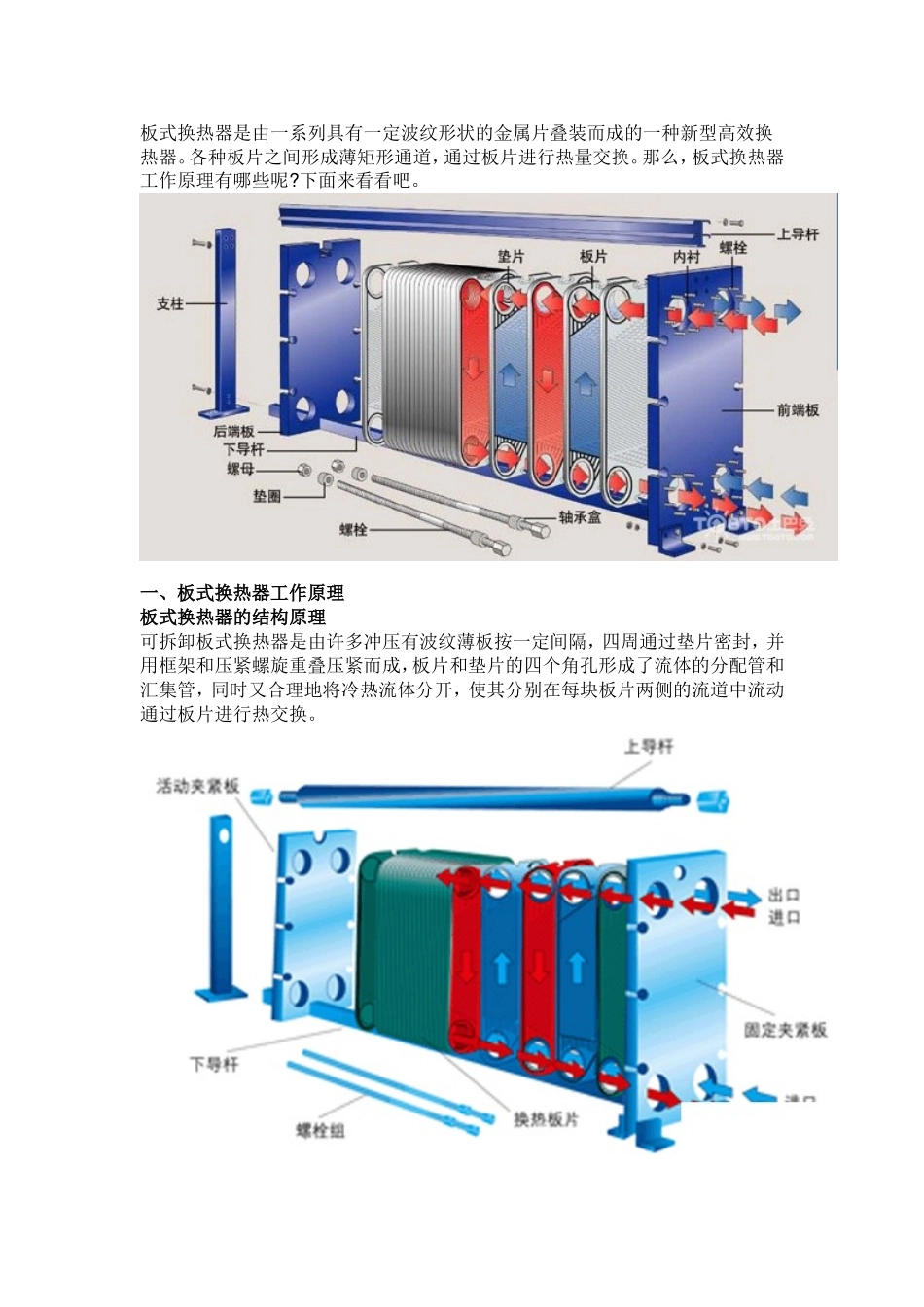

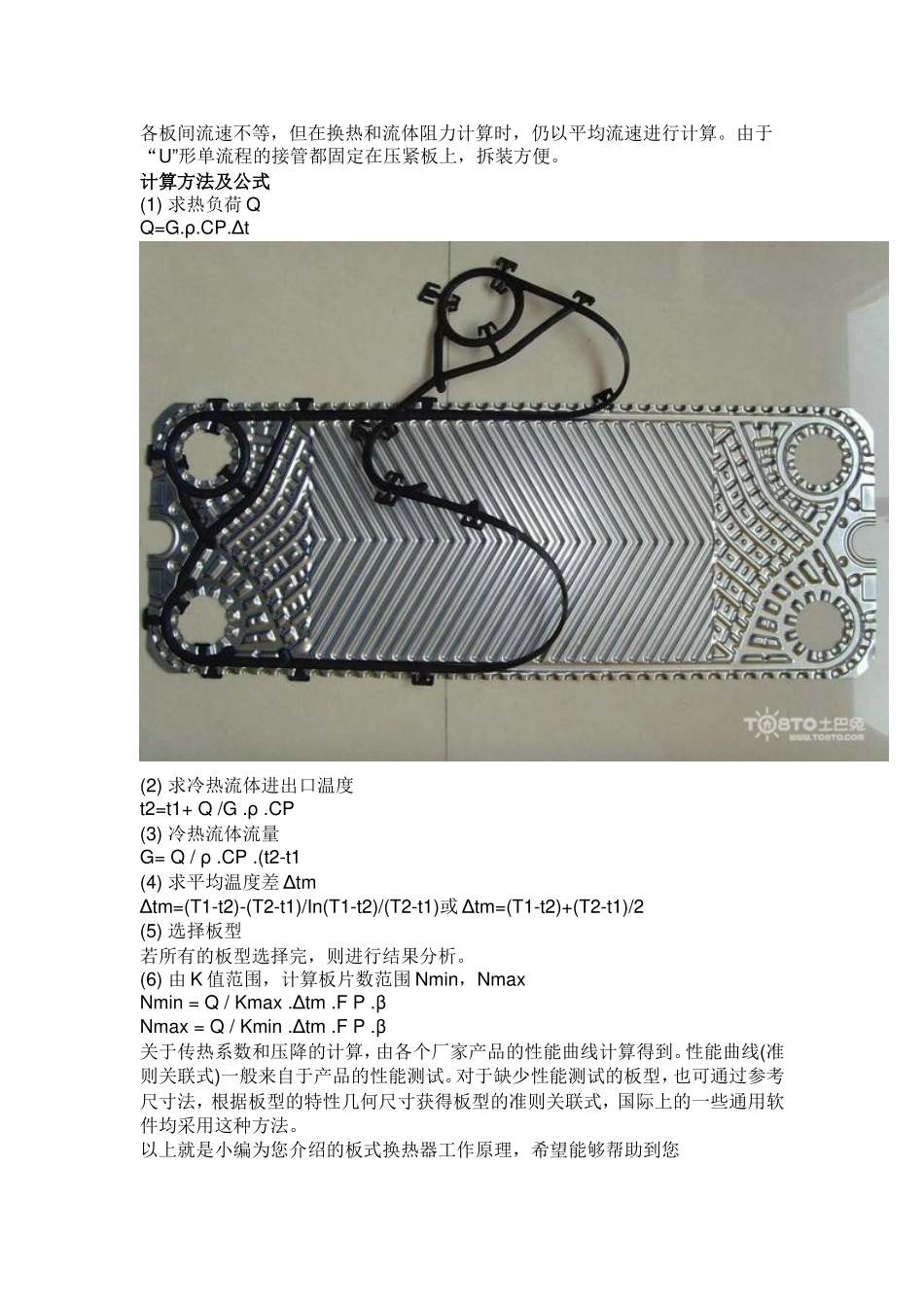

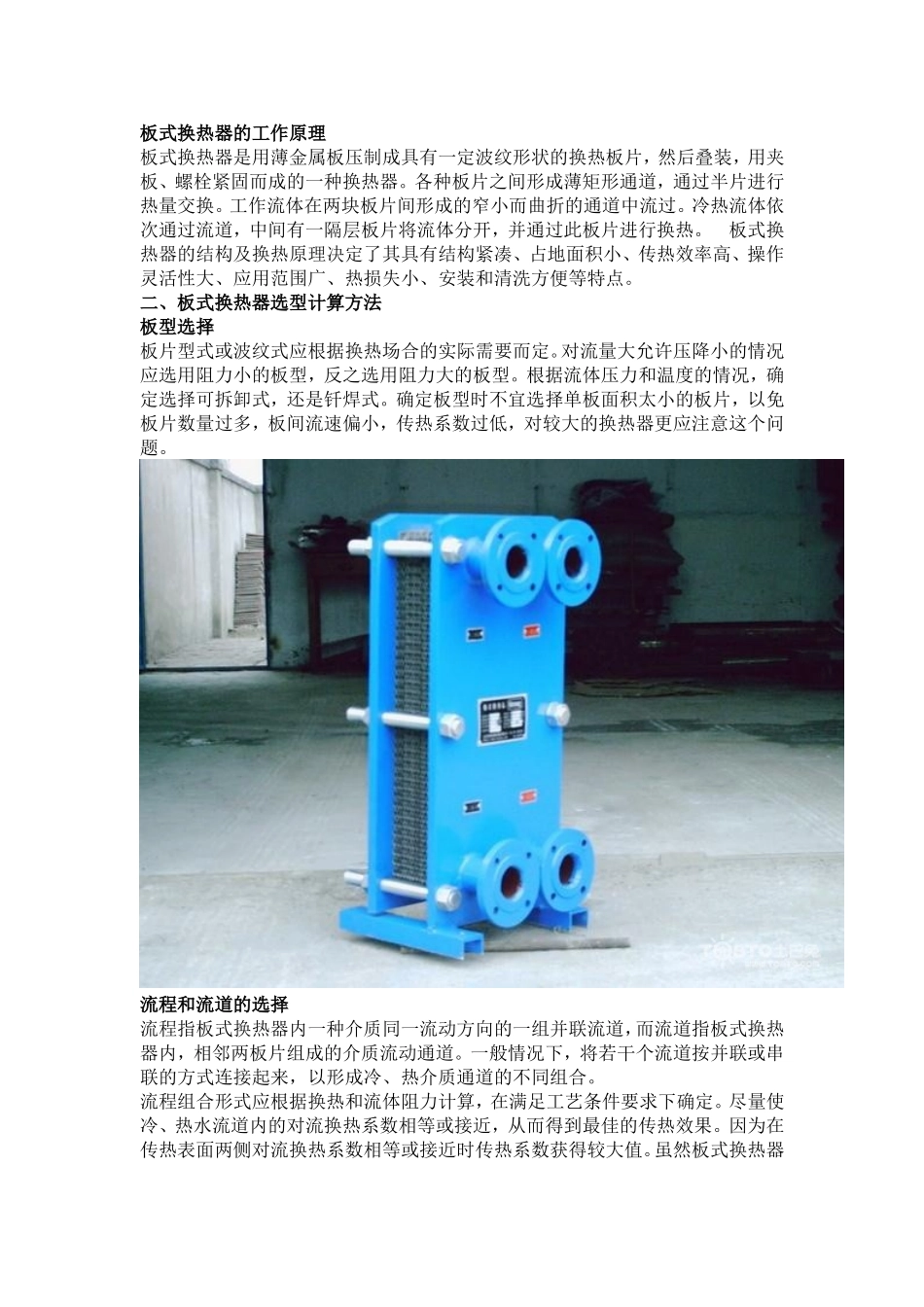

板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。各种板片之间形成薄矩形通道，通过板片进行热量交换。那么，板式换热器工作原理有哪些呢?下面来看看吧。一、板式换热器工作原理板式换热器的结构原理可拆卸板式换热器是由许多冲压有波纹薄板按一定间隔，四周通过垫片密封，并用框架和压紧螺旋重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体分开，使其分别在每块板片两侧的流道中流动通过板片进行热交换。板式换热器的工作原理板式换热器是用薄金属板压制成具有一定波纹形状的换热板片，然后叠装，用夹板、螺栓紧固而成的一种换热器。各种板片之间形成薄矩形通道，通过半片进行热量交换。工作流体在两块板片间形成的窄小而曲折的通道中流过。冷热流体依次通过流道，中间有一隔层板片将流体分开，并通过此板片进行换热。板式换热器的结构及换热原理决定了其具有结构紧凑、占地面积小、传热效率高、操作灵活性大、应用范围广、热损失小、安装和清洗方便等特点。二、板式换热器选型计算方法板型选择板片型式或波纹式应根据换热场合的实际需要而定。对流量大允许压降小的情况应选用阻力小的板型，反之选用阻力大的板型。根据流体压力和温度的情况，确定选择可拆卸式，还是钎焊式。确定板型时不宜选择单板面积太小的板片，以免板片数量过多，板间流速偏小，传热系数过低，对较大的换热器更应注意这个问题。流程和流道的选择流程指板式换热器内一种介质同一流动方向的一组并联流道，而流道指板式换热器内，相邻两板片组成的介质流动通道。一般情况下，将若干个流道按并联或串联的方式连接起来，以形成冷、热介质通道的不同组合。流程组合形式应根据换热和流体阻力计算，在满足工艺条件要求下确定。尽量使冷、热水流道内的对流换热系数相等或接近，从而得到最佳的传热效果。因为在传热表面两侧对流换热系数相等或接近时传热系数获得较大值。虽然板式换热器各板间流速不等，但在换热和流体阻力计算时，仍以平均流速进行计算。由于“U”形单流程的接管都固定在压紧板上，拆装方便。计算方法及公式(1)求热负荷QQ=G.ρ.CP.Δt(2)求冷热流体进出口温度t2=t1+Q/G.ρ.CP(3)冷热流体流量G=Q/ρ.CP.(t2-t1(4)求平均温度差ΔtmΔtm=(T1-t2)-(T2-t1)/In(T1-t2)/(T2-t1)或Δtm=(T1-t2)+(T2-t1)/2(5)选择板型若所有的板型选择完，则进行结果分析。(6)由K值范围，计算板片数范围Nmin，NmaxNmin=Q/Kmax.Δtm.FP.βNmax=Q/Kmin.Δtm.FP.β关于传热系数和压降的计算，由各个厂家产品的性能曲线计算得到。性能曲线(准则关联式)一般来自于产品的性能测试。对于缺少性能测试的板型，也可通过参考尺寸法，根据板型的特性几何尺寸获得板型的准则关联式，国际上的一些通用软件均采用这种方法。以上就是小编为您介绍的板式换热器工作原理，希望能够帮助到您
