SSE160型自升式门架升降机安装方案VIP专享VIP免费

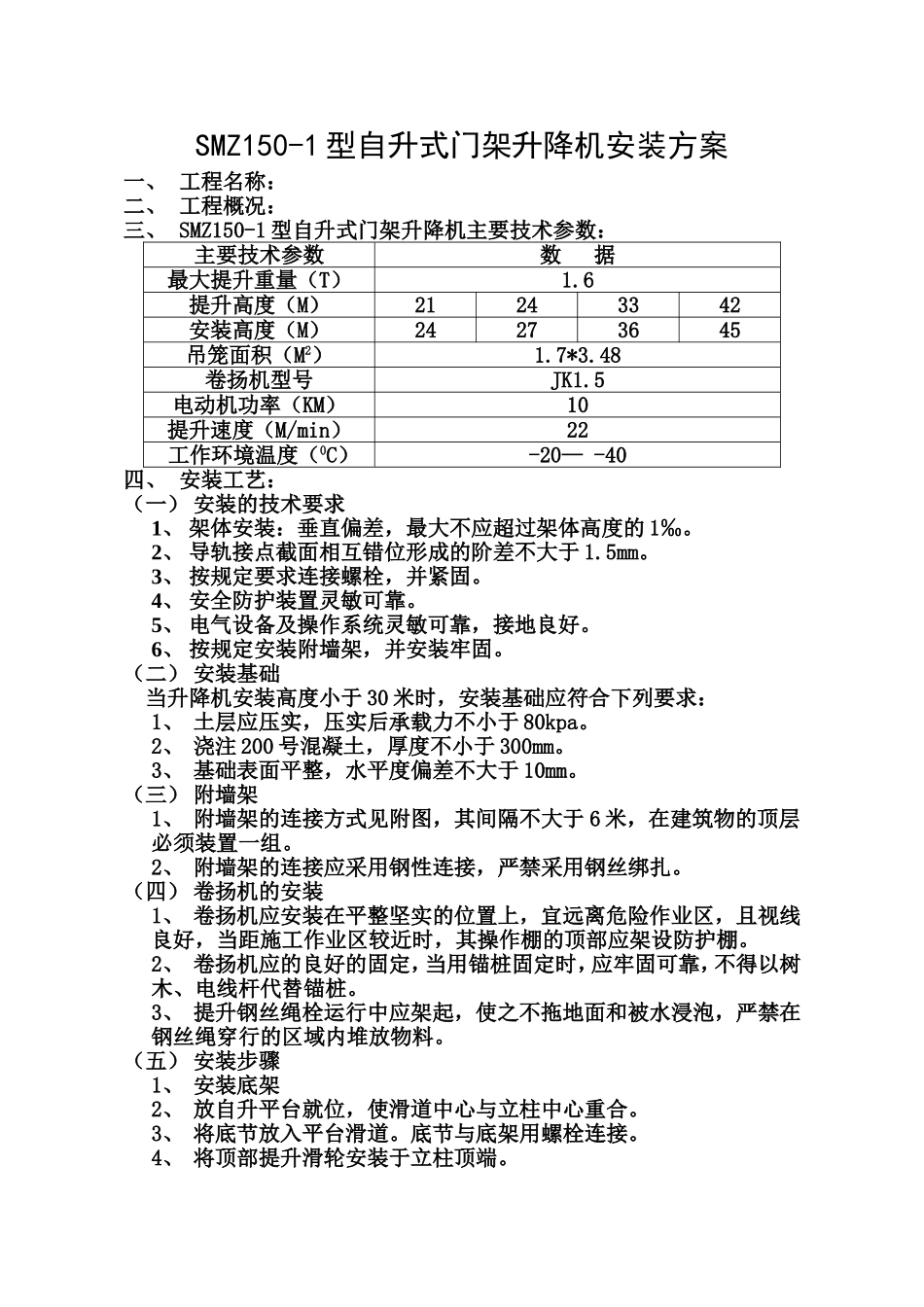

SMZ150-1型自升式门架升降机安装方案一、工程名称：二、工程概况：三、SMZ150-1型自升式门架升降机主要技术参数：主要技术参数数据最大提升重量（T）1.6提升高度（M）21243342安装高度（M）24273645吊笼面积（M2）1.7*3.48卷扬机型号JK1.5电动机功率（KM）10提升速度（M/min）22工作环境温度（0C）-20—-40四、安装工艺：（一）安装的技术要求1、架体安装：垂直偏差，最大不应超过架体高度的1‰。2、导轨接点截面相互错位形成的阶差不大于1.5mm。3、按规定要求连接螺栓，并紧固。4、安全防护装置灵敏可靠。5、电气设备及操作系统灵敏可靠，接地良好。6、按规定安装附墙架，并安装牢固。（二）安装基础当升降机安装高度小于30米时，安装基础应符合下列要求：1、土层应压实，压实后承载力不小于80kpa。2、浇注200号混凝土，厚度不小于300mm。3、基础表面平整，水平度偏差不大于10mm。（三）附墙架1、附墙架的连接方式见附图，其间隔不大于6米，在建筑物的顶层必须装置一组。2、附墙架的连接应采用钢性连接，严禁采用钢丝绑扎。（四）卷扬机的安装1、卷扬机应安装在平整坚实的位置上，宜远离危险作业区，且视线良好，当距施工作业区较近时，其操作棚的顶部应架设防护棚。2、卷扬机应的良好的固定，当用锚桩固定时，应牢固可靠，不得以树木、电线杆代替锚桩。3、提升钢丝绳栓运行中应架起，使之不拖地面和被水浸泡，严禁在钢丝绳穿行的区域内堆放物料。（五）安装步骤1、安装底架2、放自升平台就位，使滑道中心与立柱中心重合。3、将底节放入平台滑道。底节与底架用螺栓连接。4、将顶部提升滑轮安装于立柱顶端。5、将扒杆安装于自升平台。6、用手动卷扬机提升算升平台，当自升平台接近立柱顶面时，取下提升滑轮。7、用扒杆安装第二组标准节，将提升滑轮放在第二组标准节顶部。8、提升自升平台并安装附墙架。9、紧固标准节连接螺栓，调整垂直偏差达到要求。10、放进吊笼，穿好钢丝绳，安装断绳防坠装置。升降机基本安装就绪。11、把第三组标准节装入吊笼，提升吊笼至最大高度，利用扒杆安装第三组标准节。12、重复以上步骤可以安装升降机至要求使用高度，根据具体情况，每隔3米或6米安装附墙架。（六）电气1、提升机总电源应设短路保护及漏电保护装置。电动机主回路上就同时装设短路、失压、过电流保护装置。2、电气设备绝缘电阻值必须大于0.5MΩ。3、提升机金属结构及所有电气设备的金属外壳应良好接地，其接地电阻不应大于10Ω。4、禁止使用倒顺开关作为卷扬机的控制开关。五、使用及维护保养1、升降机操作者在使用前应进行培训，然后持建筑主管部门颁发的操作证上岗。2、使用前应检查地锚及各连接件有无松动，空载提升吊笼作一次上下运行，验证是否正常。3、在额定载荷下，将吊笼升至离地面1—2米高度停机，检查制动器的可靠性和龙门架的稳定性。4、检查安全装置的可靠性。5、检查吊笼通道内有无障碍物。6、在使用中，物料在吊笼内应均匀分布，禁止超载、偏载运行。7、严禁人员攀登、穿越提升机架体和乘吊笼上下。8、遇突然断电时，应将所有开关扳回零位。重新恢复作业前应确认提升机运行正常时，才可以继续使用。9、经常检查钢丝绳、绳轮工作情况，发现磨损严重应及时换。10、作业后，吊笼降至地面，各控制开关扳至零位，切断主电源，锁好电气箱。11、卷扬机提升机滑轮轴承要经常加注润滑油。12、升降机的保养及维护应在停机后进行。13、维修保养时，应切断电源，并在电源箱前挂禁止合闸的标志。必要时设专人监护。14、工程结束后，对拆下的结构件全面清理、刷漆，卷扬机、滑轮等进行维护保养。六、安全技术措施1、升降机施工时风力五级以下含（五级），方可进行正常作业。2、作业人员必须对所安装升降机说明书全面掌握，熟悉本设备的安装工艺要求。3、施工前应对现场地耐力进行了解，以免发生吊车倾翻事故。4、施工前对升降机整体结构进行安全检查，对结构件开焊、裂纹、变形等问题，应及时汇报，并做好相应的处理。5、作业前，应对使用的拆装用具作细致的检查。凡不符合使用标准的用具必须报废，不得使用。6、作业现场有高压线，必须待工程甲方做好防护或有一定的防护措施后方可施...
