光伏电站IV曲线测试的意义VIP免费

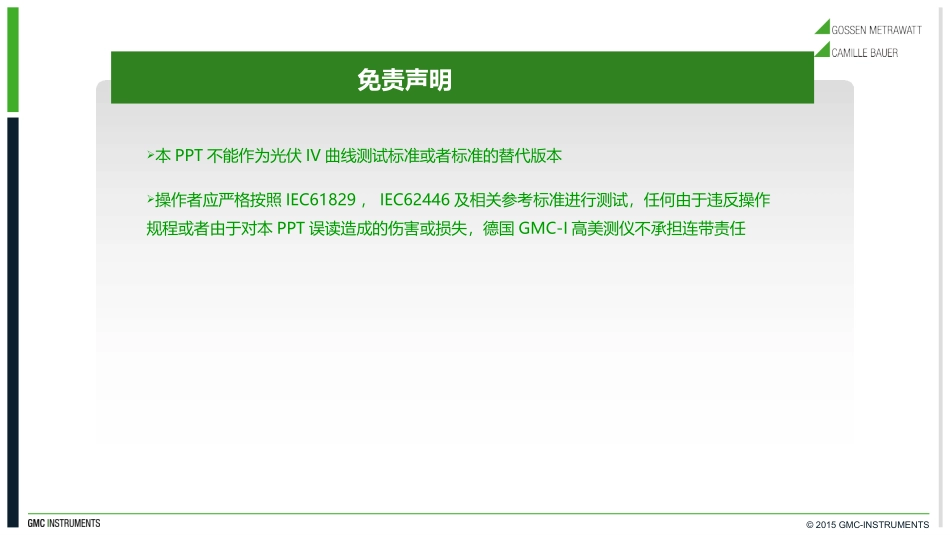

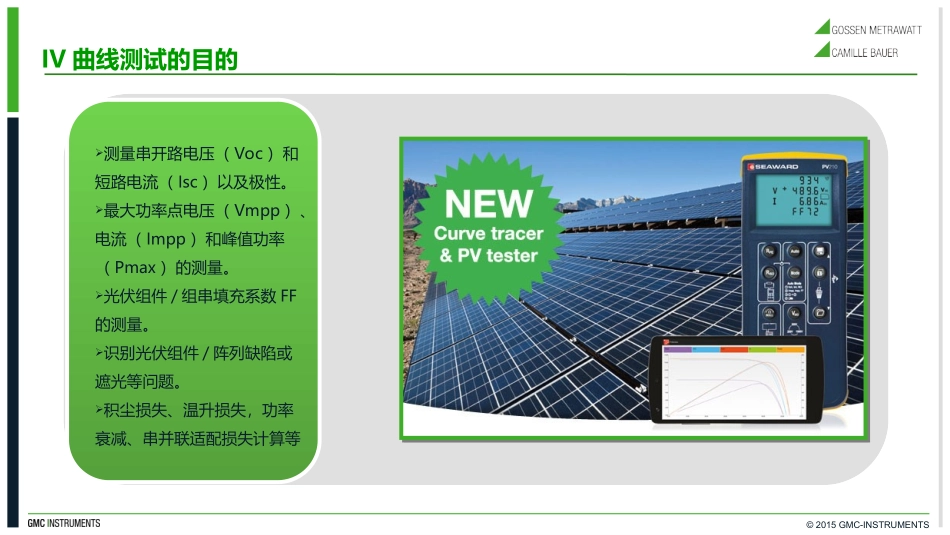

光伏电站IV曲线测试的意义©2015GMC-INSTRUMENTS本PPT不能作为光伏IV曲线测试标准或者标准的替代版本操作者应严格按照IEC61829，IEC62446及相关参考标准进行测试，任何由于违反操作规程或者由于对本PPT误读造成的伤害或损失，德国GMC-I高美测仪不承担连带责任免责声明©2015GMC-INSTRUMENTSIV曲线测试的目的测量串开路电压（Voc）和短路电流（Isc）以及极性。最大功率点电压（Vmpp）、电流（Impp）和峰值功率（Pmax）的测量。光伏组件/组串填充系数FF的测量。识别光伏组件/阵列缺陷或遮光等问题。积尘损失、温升损失，功率衰减、串并联适配损失计算等©2015GMC-INSTRUMENTSIV曲线的基础概念Voc开路电压Isc短路电流Vmpp最大功率点电压Impp最大功率点电流Pmax峰值功率©2015GMC-INSTRUMENTSIV曲线的基础概念填充因子FF是太阳能电池品质的量度，定义为实际的最大输出功率除以理想目标的输出功率(IscVoc)，FF越大，太阳能电池的质量越高。FF的典型值通常处于60~85%，并由太阳能电池的材料和器件结构决定。©2015GMC-INSTRUMENTS影响IV曲线的因素辐照度越大，短路电流越大，辐照度对于开路电压影响不大©2015GMC-INSTRUMENTS影响IV曲线的因素温度越高，开路电压越小，温度对短路电流影响不大©2015GMC-INSTRUMENTS影响IV曲线的因素温度一定的情况下，辐照度越高，组件输出功率越大©2015GMC-INSTRUMENTS组件的IV曲线分析STC状态下的组件电参数©2015GMC-INSTRUMENTS组件的IV曲线分析IV曲线测试仪测试的数值转换到STC条件下的值和厂家出厂的datasheet值进行对比才有意义©2015GMC-INSTRUMENTSIV曲线测试步骤确保待测组串和逆变器断开被测试组串应该隔离并连接到I-V曲线测试设备。根据被测试组件的特性、类型和数量对测试仪器进行设置。与I-V曲线测试仪相关的辐照度计应安装成与阵列平面匹配，并对其进行检查以确保其不受任何局部遮光或反射光的影响。在使用参考电池装置的情况下，应对其进行检查，以确保其与被测阵列具有相同的电池技术，或者针对技术上的差异进行适当的修正。©2015GMC-INSTRUMENTSIV曲线测试步骤I-V曲线测试仪使用电池温度探头时，它应与组件后部紧密接触，并且在朝向模块中心的电池中心，同时检查并且串Voc值在期望的范围内。在辐照度达到仪器要求值并稳定时开始测试©2015GMC-INSTRUMENTSIV曲线测试接线注意事项：参考组件和待测组件保持水平背板温度传感器放置待测组件中心位置辐照度不稳定时或过低时会影响STC换算©2015GMC-INSTRUMENTSIV曲线评估1、阶梯或凹陷2、低电流3、低电压4、圆膝5、竖直腿浅坡6、水平腿陡坡©2015GMC-INSTRUMENTSIV曲线评估-阶梯或凹陷I-V曲线中的阶梯或凹陷表示被测试的阵列或组件的不同区域之间的不匹配情况，可能会有如下情况引起：阵列或组件局部遮挡。阵列或组件局部污渍或以其他方式遮蔽（比如雪等）PV电池片/组件损坏。旁路二极管短路。注意：即使组件中只有一个单元被部分遮蔽也可能会导致相关的旁路二极管导通，并在曲线中产生一个凹陷。©2015GMC-INSTRUMENTSIV曲线评估-低电流许多因素可以导致预期电流和测量电流之间的变化，这些总结如下阵列原因：均匀污染条纹遮挡（纵向组件）污垢坝（纵向组件）光伏组件劣化建模原因：PV组件数据输入错误错误地输入多个并联串©2015GMC-INSTRUMENTSIV曲线评估-低电流测量原因：辐照传感器校准或测量问题。辐射传感器未安装在阵列的平面中。I-V曲线测量时辐照度改变。反射效应导致辐照传感器记录偏高的辐照度。辐照太低或太阳太接近地平线。©2015GMC-INSTRUMENTSIV曲线评估-低电压电压变化的潜在原因包括以下阵列原因：.旁路二极管导通或短路。光伏串的组件数量错误。电势诱导衰减（PID）。对整个电池片/组件/组串有明显的、均匀的遮挡。建模原因：错误地输入PV组件数据。错误输入串中的组件数目。测量原因：PV电池温度与测量值不同。©2015GMC-INSTRUMENTSIV曲线评估-圆膝I-V曲线的膝盖的倒圆可能是老化过程的表现。在得出结论之前，检查I-V曲线的水平和垂直腿的斜...
