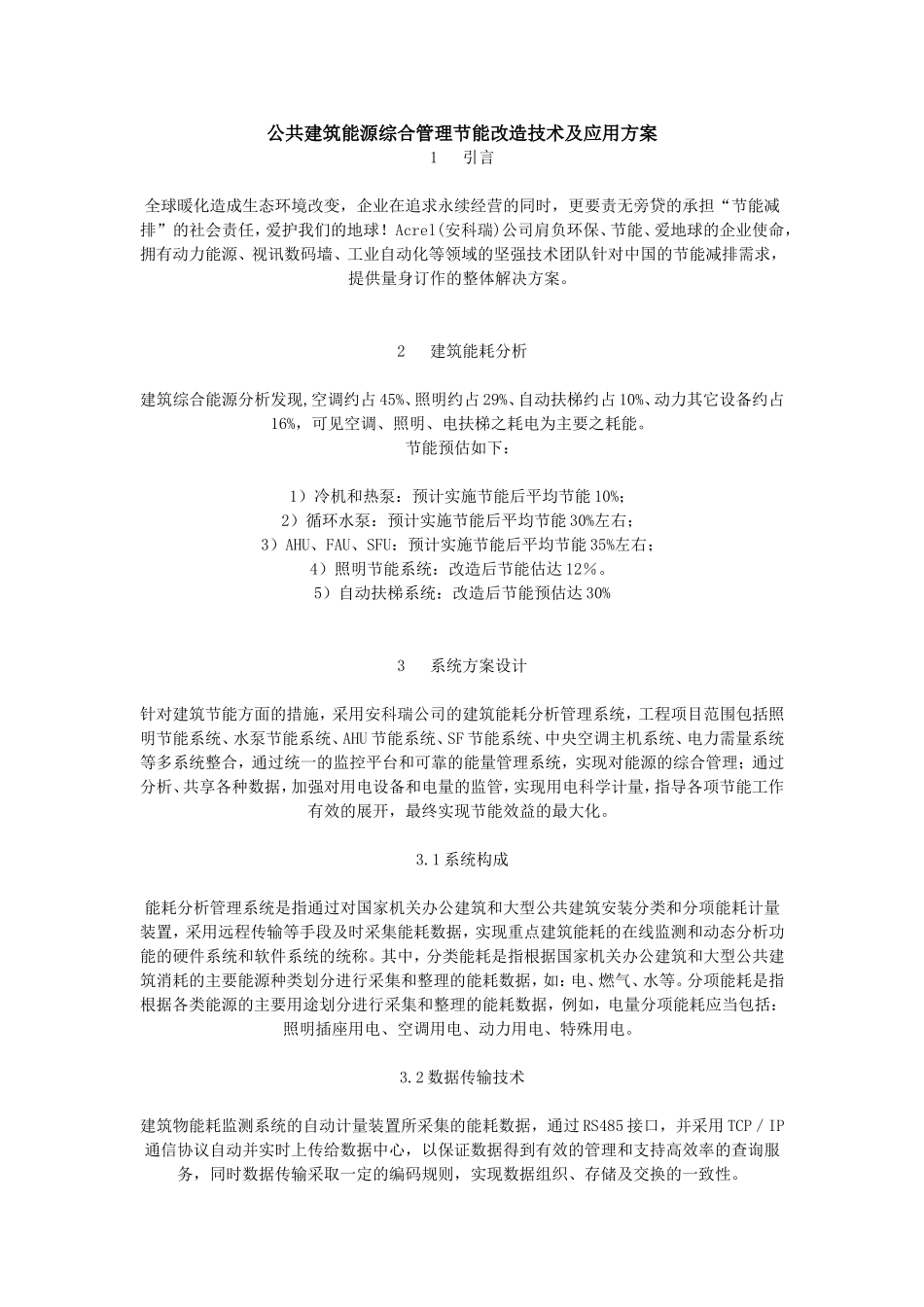

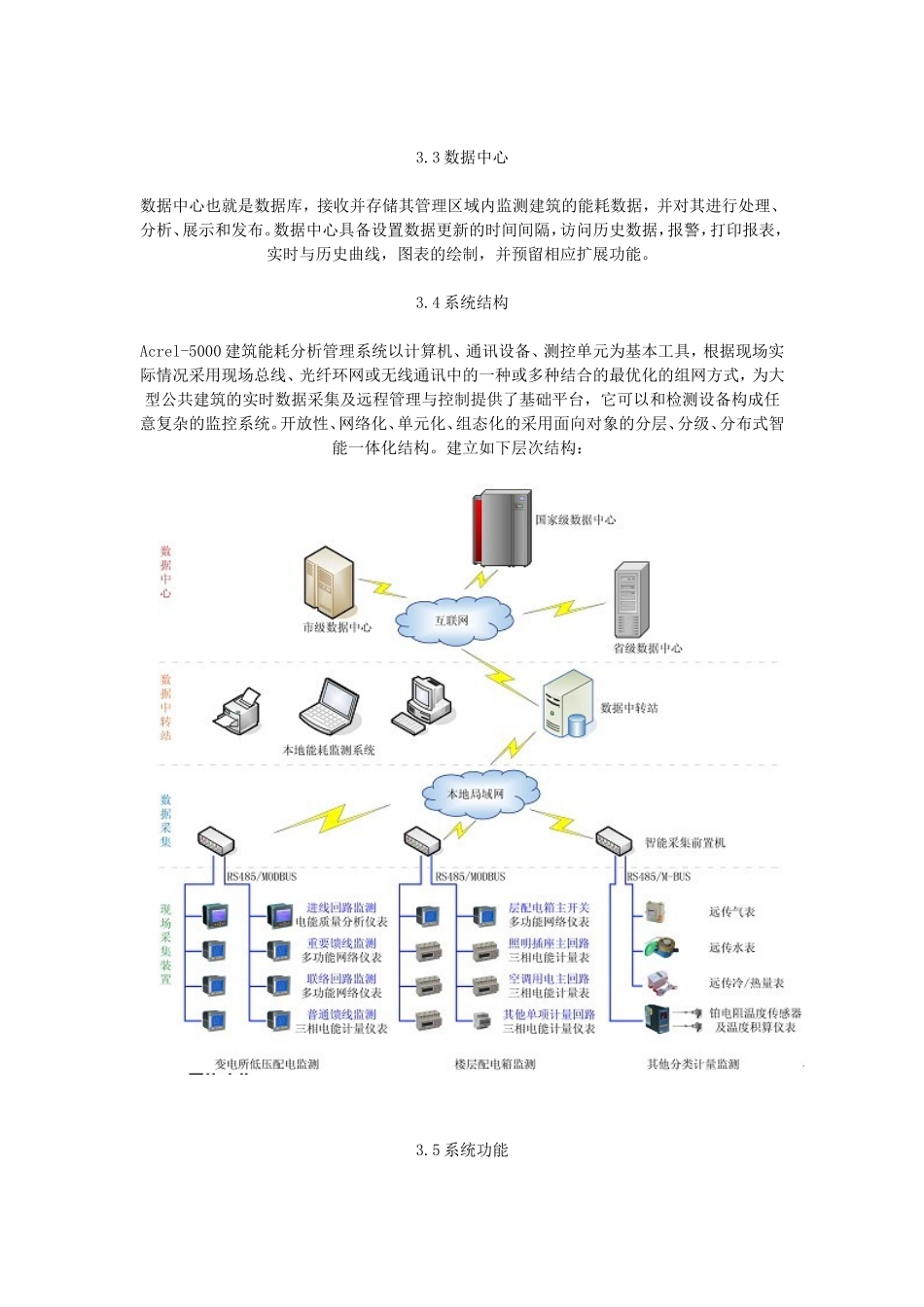

公共建筑能源综合管理节能改造技术及应用方案1引言全球暖化造成生态环境改变，企业在追求永续经营的同时，更要责无旁贷的承担“节能减排”的社会责任，爱护我们的地球！Acrel(安科瑞)公司肩负环保、节能、爱地球的企业使命，拥有动力能源、视讯数码墙、工业自动化等领域的坚强技术团队针对中国的节能减排需求，提供量身订作的整体解决方案。2建筑能耗分析建筑综合能源分析发现,空调约占45%、照明约占29%、自动扶梯约占10%、动力其它设备约占16%，可见空调、照明、电扶梯之耗电为主要之耗能。节能预估如下：1）冷机和热泵：预计实施节能后平均节能10%；2）循环水泵：预计实施节能后平均节能30%左右；3）AHU、FAU、SFU：预计实施节能后平均节能35%左右；4）照明节能系统：改造后节能估达12％。5）自动扶梯系统：改造后节能预估达30%3系统方案设计针对建筑节能方面的措施，采用安科瑞公司的建筑能耗分析管理系统，工程项目范围包括照明节能系统、水泵节能系统、AHU节能系统、SF节能系统、中央空调主机系统、电力需量系统等多系统整合，通过统一的监控平台和可靠的能量管理系统，实现对能源的综合管理；通过分析、共享各种数据，加强对用电设备和电量的监管，实现用电科学计量，指导各项节能工作有效的展开，最终实现节能效益的最大化。3.1系统构成能耗分析管理系统是指通过对国家机关办公建筑和大型公共建筑安装分类和分项能耗计量装置，采用远程传输等手段及时采集能耗数据，实现重点建筑能耗的在线监测和动态分析功能的硬件系统和软件系统的统称。其中，分类能耗是指根据国家机关办公建筑和大型公共建筑消耗的主要能源种类划分进行采集和整理的能耗数据，如：电、燃气、水等。分项能耗是指根据各类能源的主要用途划分进行采集和整理的能耗数据，例如，电量分项能耗应当包括：照明插座用电、空调用电、动力用电、特殊用电。3.2数据传输技术建筑物能耗监测系统的自动计量装置所采集的能耗数据，通过RS485接口，并采用TCP／IP通信协议自动并实时上传给数据中心，以保证数据得到有效的管理和支持高效率的查询服务，同时数据传输采取一定的编码规则，实现数据组织、存储及交换的一致性。3.3数据中心数据中心也就是数据库，接收并存储其管理区域内监测建筑的能耗数据，并对其进行处理、分析、展示和发布。数据中心具备设置数据更新的时间间隔，访问历史数据，报警，打印报表，实时与历史曲线，图表的绘制，并预留相应扩展功能。3.4系统结构Acrel-5000建筑能耗分析管理系统以计算机、通讯设备、测控单元为基本工具，根据现场实际情况采用现场总线、光纤环网或无线通讯中的一种或多种结合的最优化的组网方式，为大型公共建筑的实时数据采集及远程管理与控制提供了基础平台，它可以和检测设备构成任意复杂的监控系统。开放性、网络化、单元化、组态化的采用面向对象的分层、分级、分布式智能一体化结构。建立如下层次结构：3.5系统功能Acrel-5000建筑能耗分析管理系统的能耗数据采集方式包括人工采集方式和自动采集方式。通过人工采集方式采集的数据包括建筑基本情况数据采集指标和其它不能通过自动方式采集的能耗数据，如建筑消耗的煤、液化石油、人工煤气等能耗量。通过自动采集方式采集的数据包括建筑分项能耗数据和分类能耗数据，由自动计量装置实时采集，通过自动传输方式实时传输至数据中心。3.6大型公建或楼宇建筑的信息管理系统提供标准的手工信息录入界面，可对各栋监控建筑的基本信息进行整理和录入，并支持手工录入历史能耗数据的功能。Acrel-5000建筑能耗分析管理系统的数据库建立也完全依据114号文，根据建筑的使用功能和用能特点，将国家机关办公建筑和大型公共建筑分为如下8类：1、办公建筑2、商场建筑3、宾馆饭店建筑4、文化教育建筑5、医疗卫生建筑6、体育建筑7、综合建筑8、其它建筑3.6.1能耗数据的实时监测系统采集站定时采集各监控点的仪表参数并上传至本地建筑能耗分析管理系统数据库，用户可于当地实时查询能耗监测情况。3.6.2建筑分类能耗分析系统在完成数据处理与上传的同时，将建筑能耗进行分类分析，该部分功能符合114号文的定义，即将建筑能耗分类为如下六类：1、...
