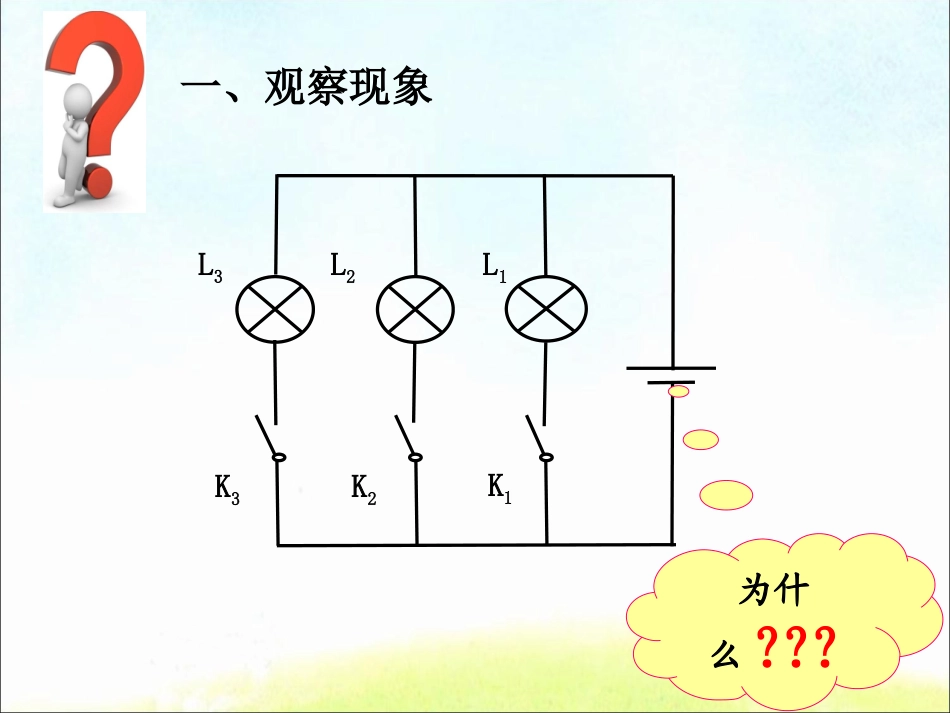

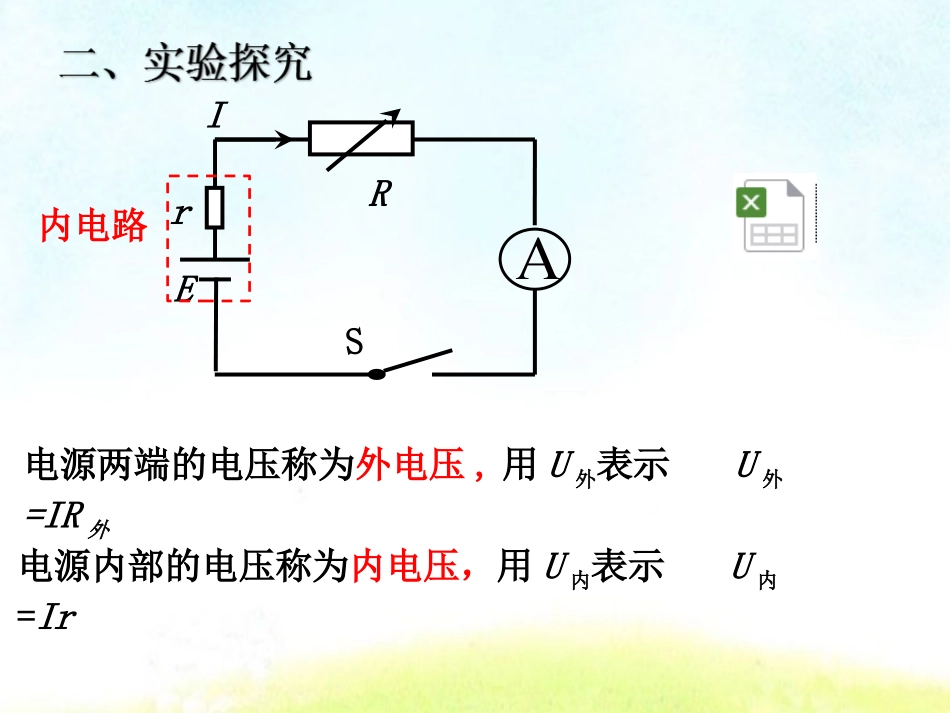

2.7闭合电路的欧姆定律一、观察现象K1K2K3L3L2L1为什么???电源两端的电压称为外电压,用U外表示U外=IR外电源内部的电压称为内电压，用U内表示U内=IrEIRSr内电路三、理论推导闭合电路中的能量转化IRErS电路中电流做功W外=U外ItW内=U内ItW非=Eq=EIt由能量守恒定律EIt=U外It+U内ItE=U外+U内适用于任何电路非静电力做功类比理解内外UUE（2）表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电阻之和成反比。闭合电路的欧姆定律内外UUEIrIRErREI（1）表达式：（3）适用条件：纯电阻电路说明：上式中R表示外电路中的总电阻结论1：RUIrREI思考：与有什么区别？IUR适用部分纯电阻电路适用闭合纯电阻电路猜想：右图中的电流I变化了，是否影响路端电压U呢？它们有着怎样的定量关系呢？IR2ErSR1UOU/VI/A四、路端电压与负载的关系类比函数：y=kx+bE=U外+U内U=-rI+E结论2：或者IrEUOU/VI/AErIUR减小，I增大，U减小R增大，I减小，U增大五、实验观察路端电压U与电流I的关系当R→∞时当R→0时，I=0，U=E，电路断路E，U=0，I=E/r,电路短路I短短路断路|k|=rErSRR0V六、问题释疑ErrREIIrEUK1K2K3L3L2L1K4V如图，当开关处于位置1时,理想电流表读数；当开关处于位置2时,电流表读数。求电源的电动势和内电阻。1AR1R22Er检测解根据闭合电路的欧姆定律和题述的两种情况，可以列出下面两个方程rIRIErIRIE222111带入数值，得VEr31，、91421RR2.01I3.01IEr当堂小结1．闭合电路欧姆定律rREI2．路端电压跟负载的关系：IrEU课后作业1、完成课本P63问题与练习第1、2、4题2、查阅资料，设计另一种测量家用干电池电动势、内阻的方案
