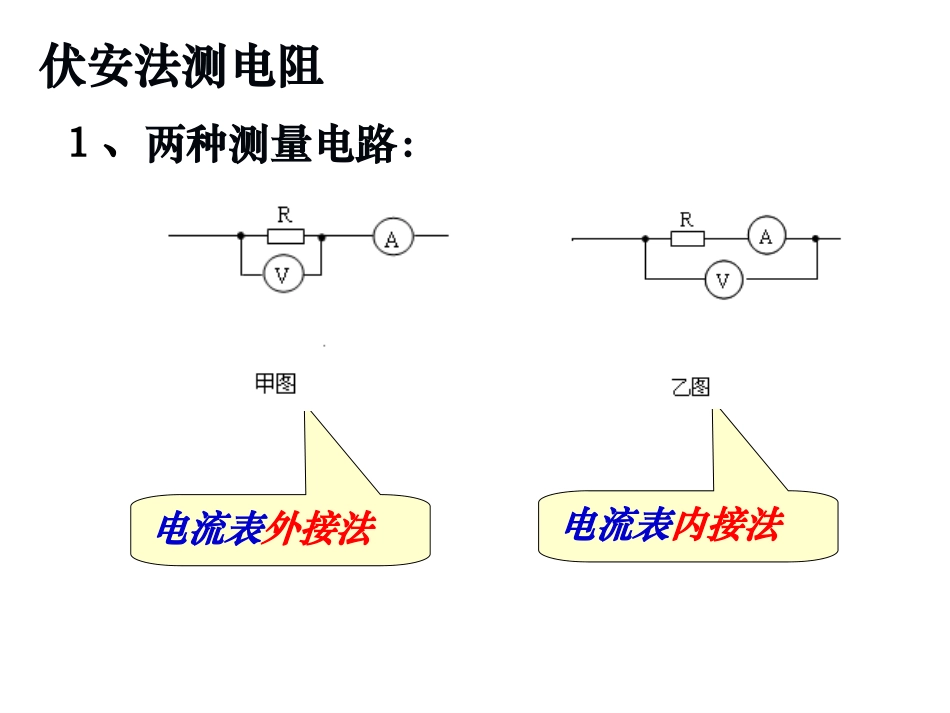

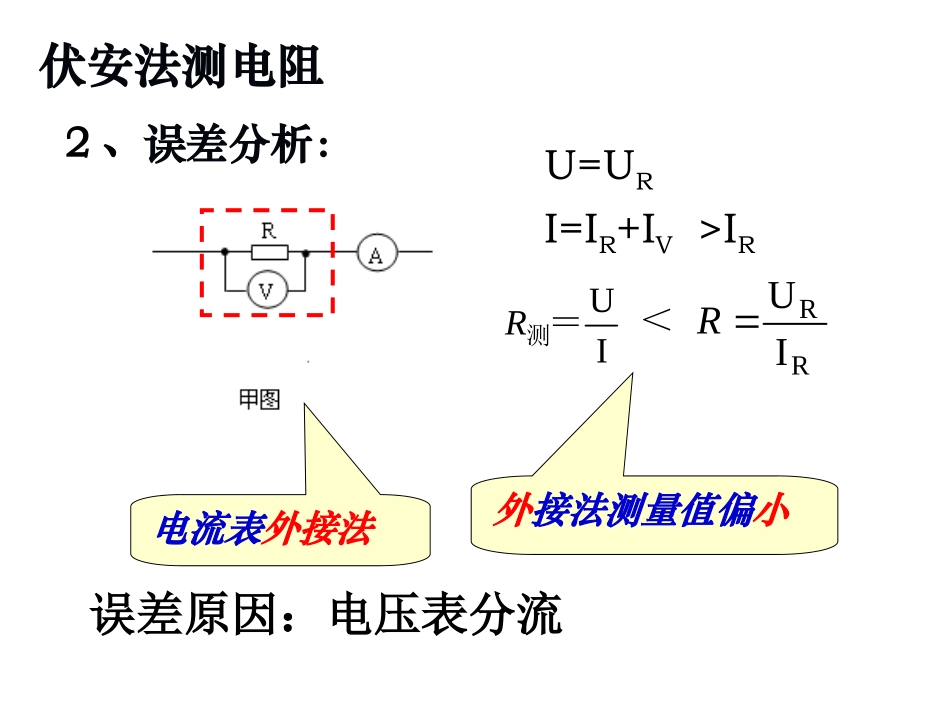

伏安法测电阻1、两种测量电路：电流表外接法电流表内接法伏安法测电阻伏安法测电阻2、误差分析：电流表外接法U=URI=IR+IV>IRIU＝测R外接法测量值偏小RRIUR＜误差原因：电压表分流五、伏安法测电阻2、误差分析：U=UR+UA>URI=IR内接法测量值偏大电流表内接法IU＝测RRRIUR误差原因：电流表分压试分析：在什么情况下采用外接法误差较小？在什么情况下采用内接法误差较小？五、伏安法测电阻小电阻用外接法，测量值偏小3、电路选取的方法：大电阻用内接法，测量值偏大伏安法测电阻电路选择方法：1）、比较法：AxRRRx较大，内接法xVRR2）、比值法：xVAxRRRRRx较大，内接法AxxVRRRRRx较小，外接法Rx较小，外接法3）、试触法：若Rx，RA,RV大小关系事先不确定，可借助试触法确定内、外接法。把电流表分别内、外接，观察电流表、电压表示数变化情况电流表示数变化较大电压表分流较大内接法电压表示数变化较大电流表分压较大外接法电表示数变化情况比较方法：电表示数的变化量与原值的比值1UU1II•1、伏安法测电阻有如图所示的两种测量电路：图是电流表外接法，用于测量电阻，测量值比真实值，误差由表引起；图是电流表内接法，用于测量电阻，测量值比真实值，误差由表引起。例与练例与练•2、用电流表内接法和电流表外接法分别测量同一个电阻的阻值，测量值分别为R1和R2，如果该电阻的真实值为R，则下列关系正确的是（）•A．R2”、“<”或“=”）。例与练•6、在用伏安法测量电阻时可先试接，如图所示，先将电压表的活动接头接在A点，电压表的读数为3.6V，电流表的读数为5.0mA，再将电压表的活动接头接在B点，电压表的读数为4.0V，电流表的读数为4.0mA，则在正式测量时，电压表的活动接头应接在哪一点，被测电阻的测量值是多大？
