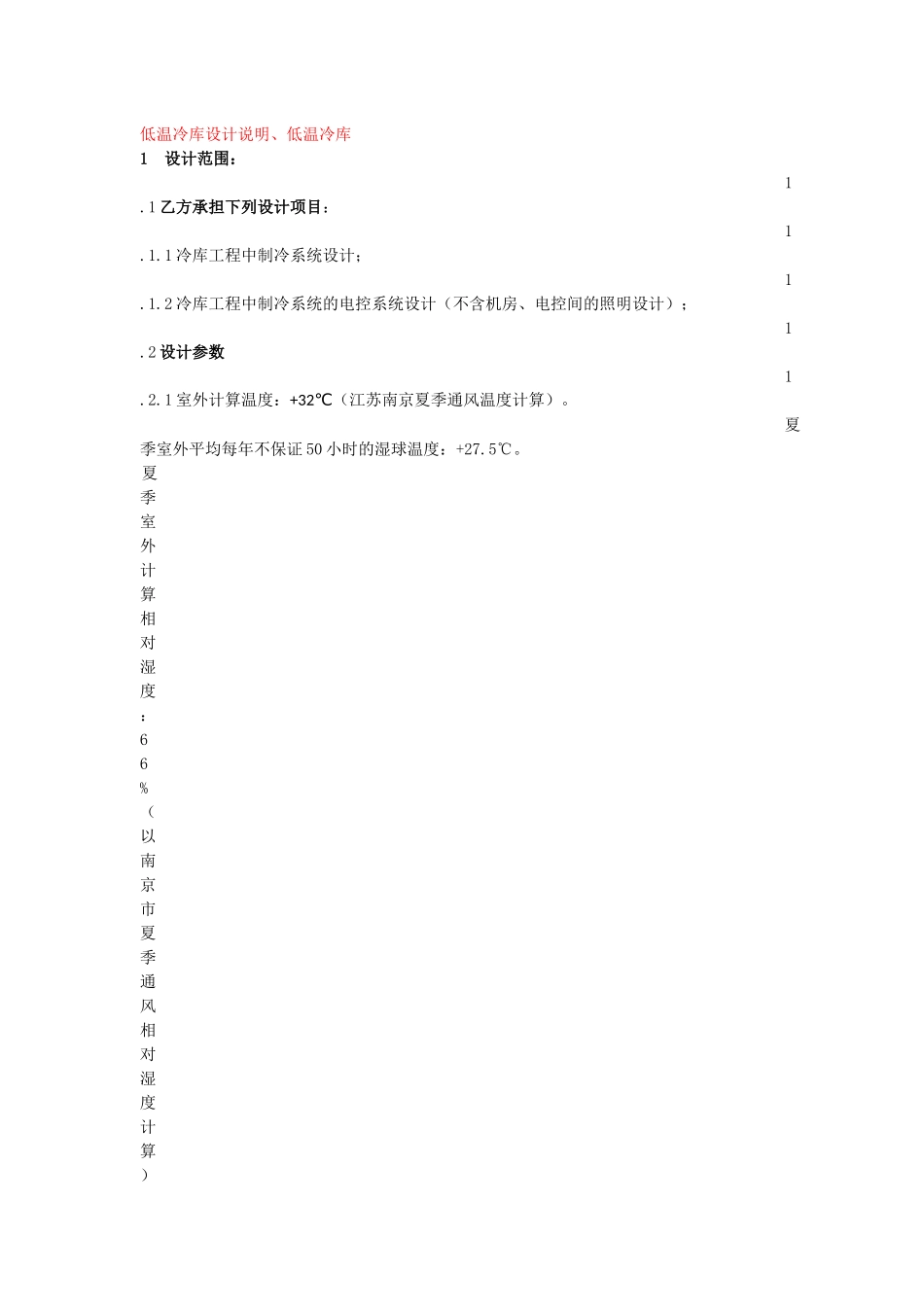

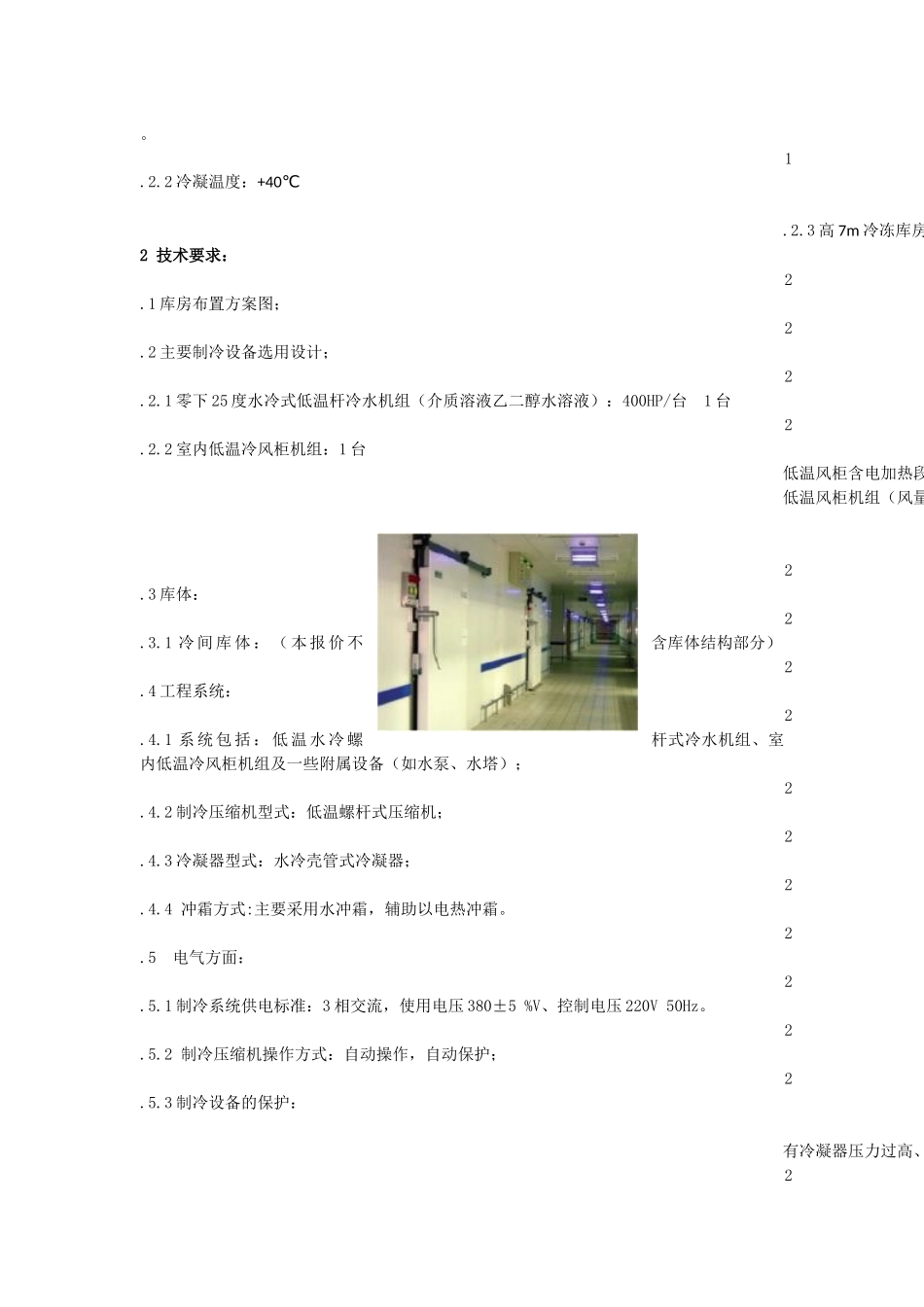

低温冷库设计说明、低温冷库1设计范围：1.1乙方承担下列设计项目：1.1.1冷库工程中制冷系统设计；1.1.2冷库工程中制冷系统的电控系统设计（不含机房、电控间的照明设计）；1.2设计参数1.2.1室外计算温度：+32℃（江苏南京夏季通风温度计算）。夏季室外平均每年不保证50小时的湿球温度：+27.5℃。夏季室外计算相对湿度：66%（以南京市夏季通风相对湿度计算）。1.2.2冷凝温度：+40℃.2.3高7m冷冻库房2技术要求：2.1库房布置方案图；2.2主要制冷设备选用设计；2.2.1零下25度水冷式低温杆冷水机组（介质溶液乙二醇水溶液）：400HP/台1台2.2.2室内低温冷风柜机组：1台低温风柜含电加热段、新风段、回风段、制冷段。（出风和回风管工程此方案不包括）低温风柜机组（风量2.3库体：2.3.1冷间库体：（本报价不含库体结构部分）2.4工程系统：2.4.1系统包括：低温水冷螺杆式冷水机组、室内低温冷风柜机组及一些附属设备（如水泵、水塔）；2.4.2制冷压缩机型式：低温螺杆式压缩机；2.4.3冷凝器型式：水冷壳管式冷凝器；2.4.4冲霜方式:主要采用水冲霜，辅助以电热冲霜。2.5电气方面：2.5.1制冷系统供电标准：3相交流，使用电压380±5%V、控制电压220V50Hz。2.5.2制冷压缩机操作方式：自动操作，自动保护；2.5.3制冷设备的保护：有冷凝器压力过高、冷却水流量不足、压缩机油压过低、电源逆相、主电机过载、油过滤器堵塞、油压差过高、油压过高、压缩机排汽温度过高、蒸发器压力过低、控制器故障、感应器故障等安全保护装置。2.5.4温度显示方式：PCL西门子触膜屏控制。2.5.5总体控制要求：采用集中分散相结合的方式。3.设备选型及配置3.1．主机选择：冷系统主机采用凯德利冷机生产的低温水冷式螺杆机组，可根据系统负荷的大小在3.3．附属设备及管道材料的选择：.3．1压缩机选用低温螺杆式冷水机组压缩机3.3．2冷凝器采用凯德利冷机生产的水冷壳管式冷凝器，.3．3制冷系统的全部配件如油分离器、干燥过滤器、中间换热节能器、汽液分离器等均采用名牌材料。3.3．4制冷系统的全部阀门均采用专用阀门，系统管道均用铜管。.3．5设备及管束保温采用美观，保温效果好的聚氨酯保温管瓦，管路设备保温外保护层外露部分均选用耐腐蚀，外型美观的铝板，隐蔽部分不包外保护层。3.3．6冷却散热系统设置有冷却水塔、循环水泵、水管路。4、水系统本系统采用水冷式，冷却水塔放置在库房屋面，既节省占地面积及减少连接水管的材料及人工费用，又可以保证散热效果，冷却水系统只须设置补水即可。系统设置单独的冲霜水泵，冲霜水可回到循环水池，降低水耗量。5.附属设备的选择附属设备的选择均按国家有关规范计算确定保证制冷系统的正常运行。6．设计依据10.1．《冷库设计规范》GB50072-200110.2．《冷库制冷设计手册》商业部设计院编10.3．国家现行有关规范、规程10.4．业主提供的技术要求
