【聚集高考】2014高三物理一轮复习-(对点训练+通关训练)专题11-交流电、传感器VIP免费

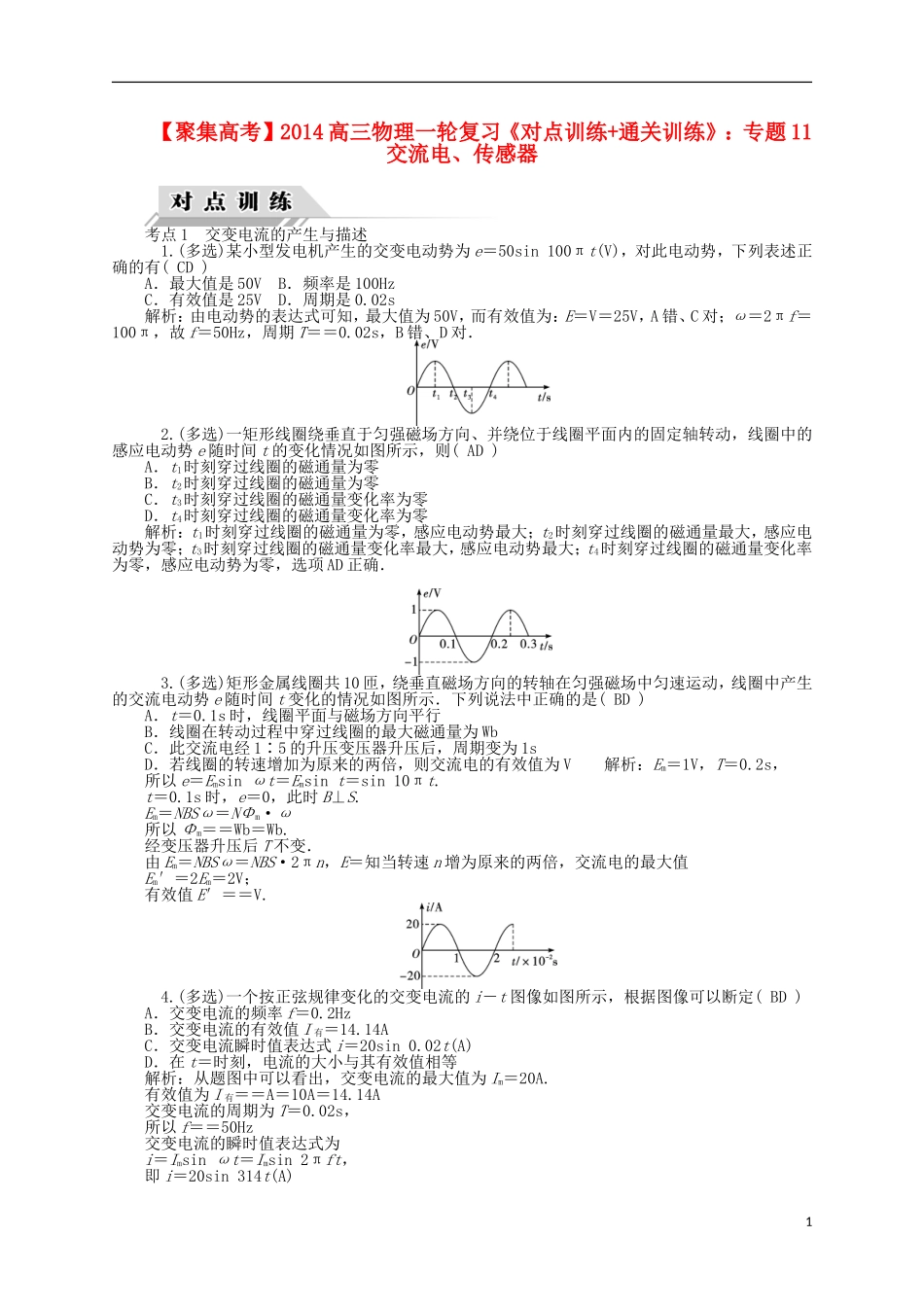

【聚集高考】2014高三物理一轮复习-(对点训练+通关训练)专题11-交流电、传感器_第1页
1/7

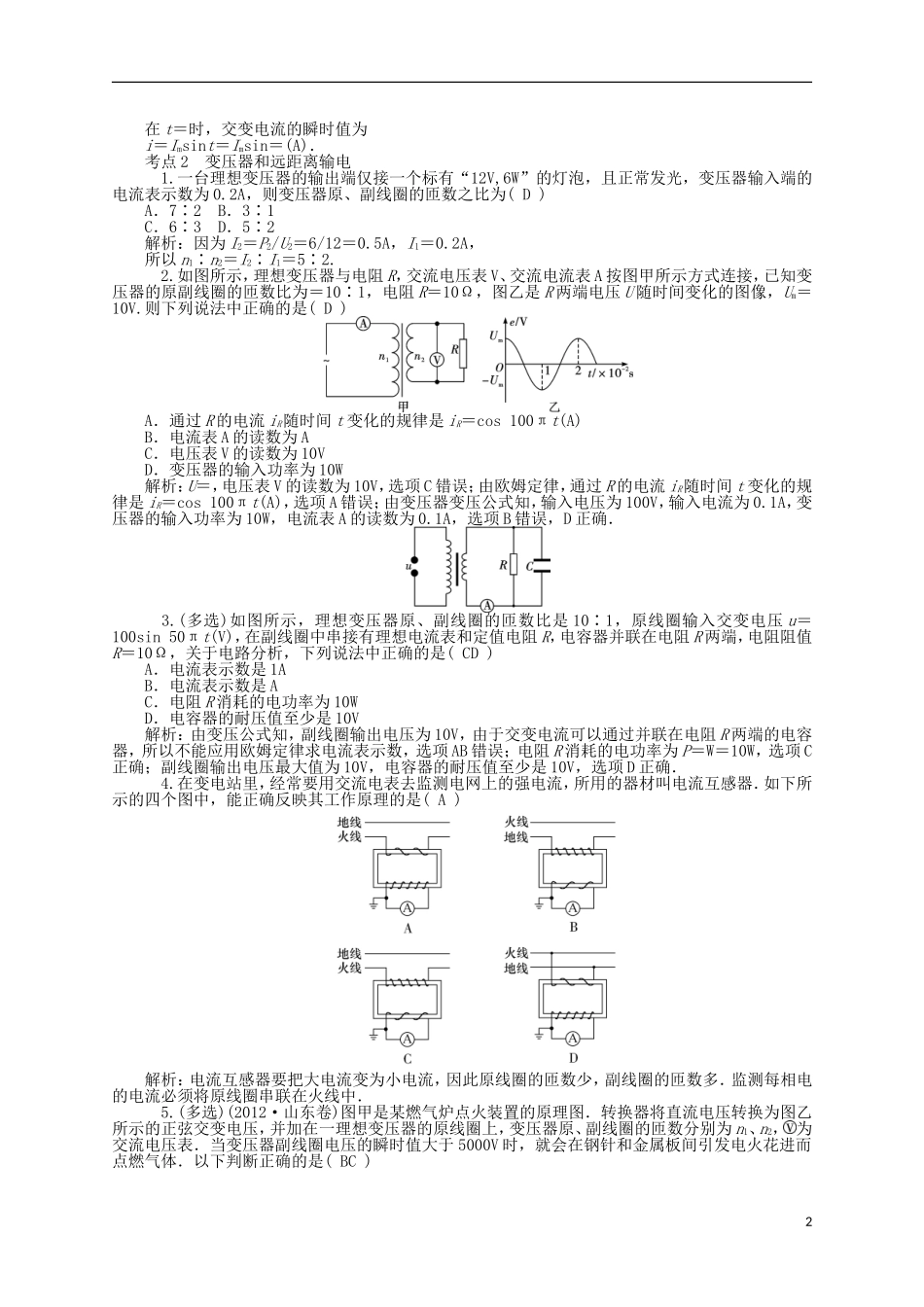

【聚集高考】2014高三物理一轮复习-(对点训练+通关训练)专题11-交流电、传感器_第2页
2/7

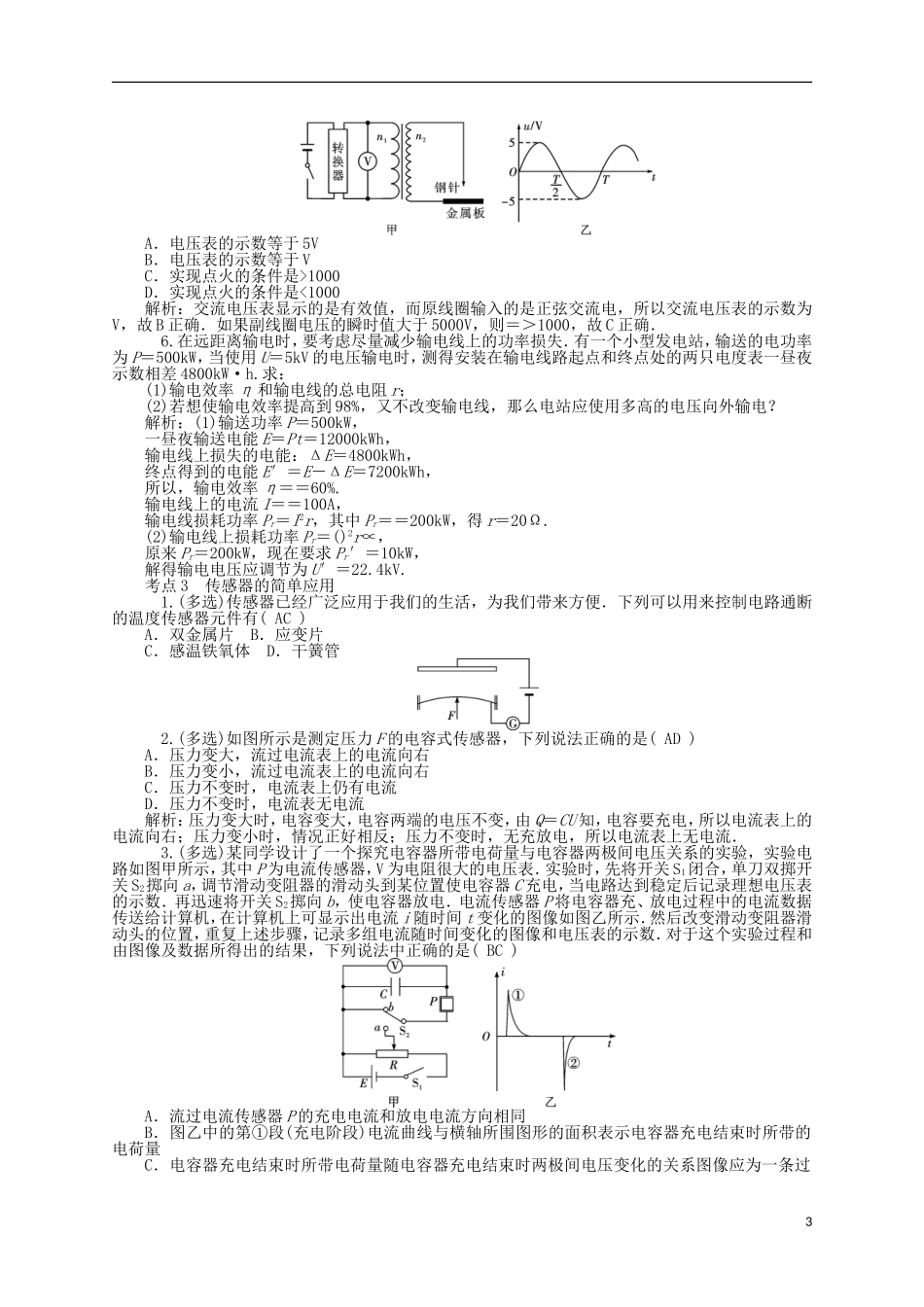

【聚集高考】2014高三物理一轮复习-(对点训练+通关训练)专题11-交流电、传感器_第3页
3/7
【聚集高考】2014高三物理一轮复习《对点训练+通关训练》:专题11交流电、传感器考点1交变电流的产生与描述1.(多选)某小型发电机产生的交变电动势为e=50sin100πt(V),对此电动势,下列表述正确的有(CD)A.最大值是50VB.频率是100HzC.有效值是25VD.周期是0.02s解析:由电动势的表达式可知,最大值为50V,而有效值为:E=V=25V,A错、C对;ω=2πf=100π,故f=50Hz,周期T==0.02s,B错、D对.2.(多选)一矩形线圈绕垂直于匀强磁场方向、并绕位于线圈平面内的固定轴转动,线圈中的感应电动势e随时间t的变化情况如图所示,则(AD)A.t1时刻穿过线圈的磁通量为零B.t2时刻穿过线圈的磁通量为零C.t3时刻穿过线圈的磁通量变化率为零D.t4时刻穿过线圈的磁通量变化率为零解析:t1时刻穿过线圈的磁通量为零,感应电动势最大;t2时刻穿过线圈的磁通量最大,感应电动势为零;t3时刻穿过线圈的磁通量变化率最大,感应电动势最大;t4时刻穿过线圈的磁通量变化率为零,感应电动势为零,选项AD正确.3.(多选)矩形金属线圈共10匝,绕垂直磁场方向的转轴在匀强磁场中匀速运动,线圈中产生的交流电动势e随时间t变化的情况如图所示.下列说法中正确的是(BD)A.t=0.1s时,线圈平面与磁场方向平行B.线圈在转动过程中穿过线圈的最大磁通量为WbC.此交流电经1∶5的升压变压器升压后,周期变为1sD.若线圈的转速增加为原来的两倍,则交流电的有效值为V解析:Em=1V,T=0.2s,所以e=Emsinωt=Emsint=sin10πt.t=0.1s时,e=0,此时B⊥S.Em=NBSω=NΦm·ω所以Φm==Wb=Wb.经变压器升压后T不变.由Em=NBSω=NBS·2πn,E=知当转速n增为原来的两倍,交流电的最大值Em′=2Em=2V;有效值E′==V.4.(多选)一个按正弦规律变化的交变电流的i-t图像如图所示,根据图像可以断定(BD)A.交变电流的频率f=0.2HzB.交变电流的有效值I有=14.14AC.交变电流瞬时值表达式i=20sin0.02t(A)D.在t=时刻,电流的大小与其有效值相等解析:从题图中可以看出,交变电流的最大值为Im=20A.有效值为I有==A=10A=14.14A交变电流的周期为T=0.02s,所以f==50Hz交变电流的瞬时值表达式为i=Imsinωt=Imsin2πft,即i=20sin314t(A)1在t=时,交变电流的瞬时值为i=Imsint=Imsin=(A).考点2变压器和远距离输电1.一台理想变压器的输出端仅接一个标有“12V,6W”的灯泡,且正常发光,变压器输入端的电流表示数为0.2A,则变压器原、副线圈的匝数之比为(D)A.7∶2B.3∶1C.6∶3D.5∶2解析:因为I2=P2/U2=6/12=0.5A,I1=0.2A,所以n1∶n2=I2∶I1=5∶2.2.如图所示,理想变压器与电阻R,交流电压表V、交流电流表A按图甲所示方式连接,已知变压器的原副线圈的匝数比为=10∶1,电阻R=10Ω,图乙是R两端电压U随时间变化的图像,Um=10V.则下列说法中正确的是(D)A.通过R的电流iR随时间t变化的规律是iR=cos100πt(A)B.电流表A的读数为AC.电压表V的读数为10VD.变压器的输入功率为10W解析:U=,电压表V的读数为10V,选项C错误;由欧姆定律,通过R的电流iR随时间t变化的规律是iR=cos100πt(A),选项A错误;由变压器变压公式知,输入电压为100V,输入电流为0.1A,变压器的输入功率为10W,电流表A的读数为0.1A,选项B错误,D正确.3.(多选)如图所示,理想变压器原、副线圈的匝数比是10∶1,原线圈输入交变电压u=100sin50πt(V),在副线圈中串接有理想电流表和定值电阻R,电容器并联在电阻R两端,电阻阻值R=10Ω,关于电路分析,下列说法中正确的是(CD)A.电流表示数是1AB.电流表示数是AC.电阻R消耗的电功率为10WD.电容器的耐压值至少是10V解析:由变压公式知,副线圈输出电压为10V,由于交变电流可以通过并联在电阻R两端的电容器,所以不能应用欧姆定律求电流表示数,选项AB错误;电阻R消耗的电功率为P=W=10W,选项C正确;副线圈输出电压最大值为10V,电容器的耐压值至少是10V,选项D正确.4.在变电站里,经常要用交流电表去监测电网上的强电流,所用的器材叫电流互感器.如下所示的四个图中,能正确反映其工作原理的是(A)解析:电流互感器要把大电流变为小电流,因此原线圈的匝数少,副线...
