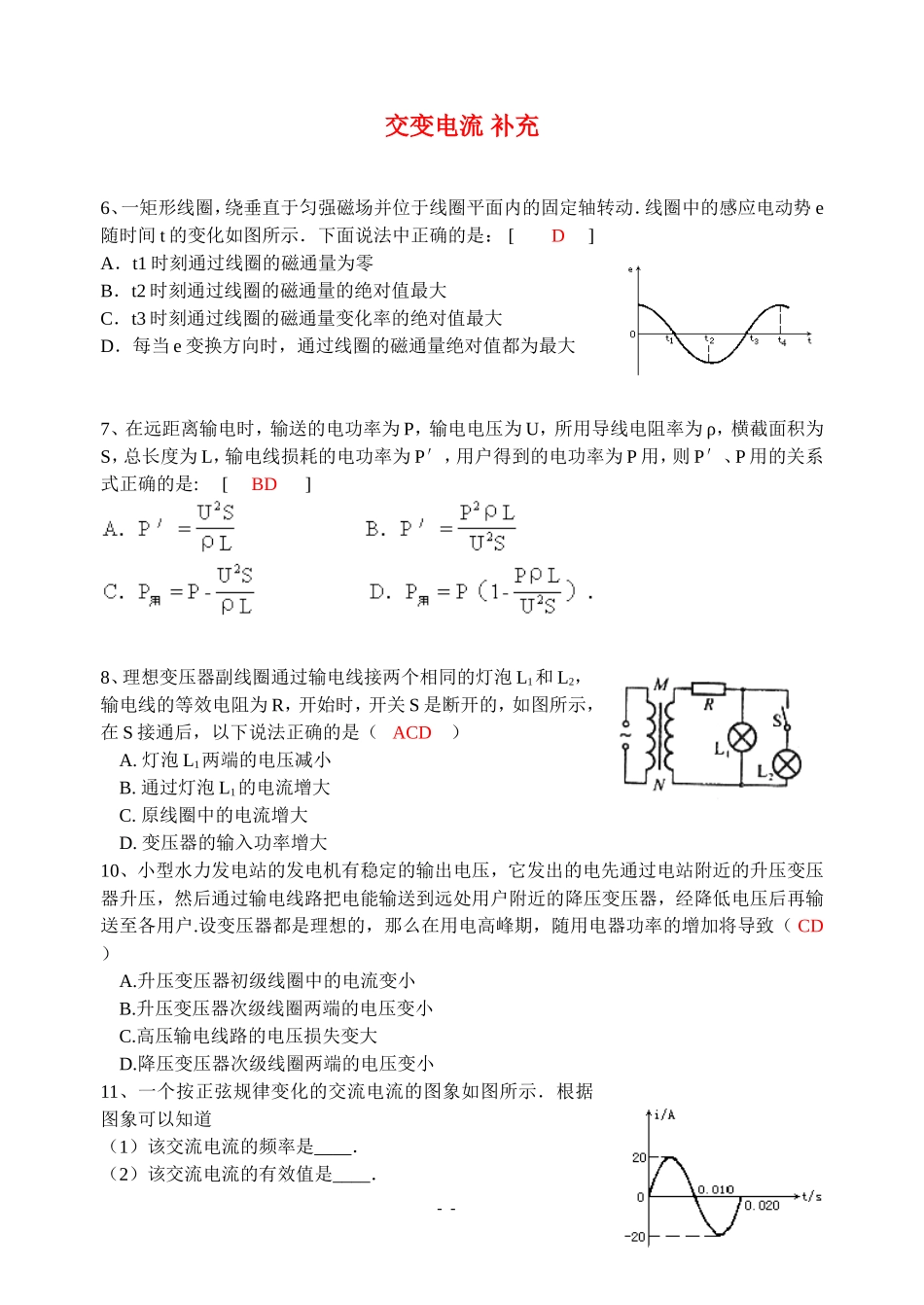

高中物理-第五章交变电流单元试题补充-新人教版选修3-2_第1页
1/3

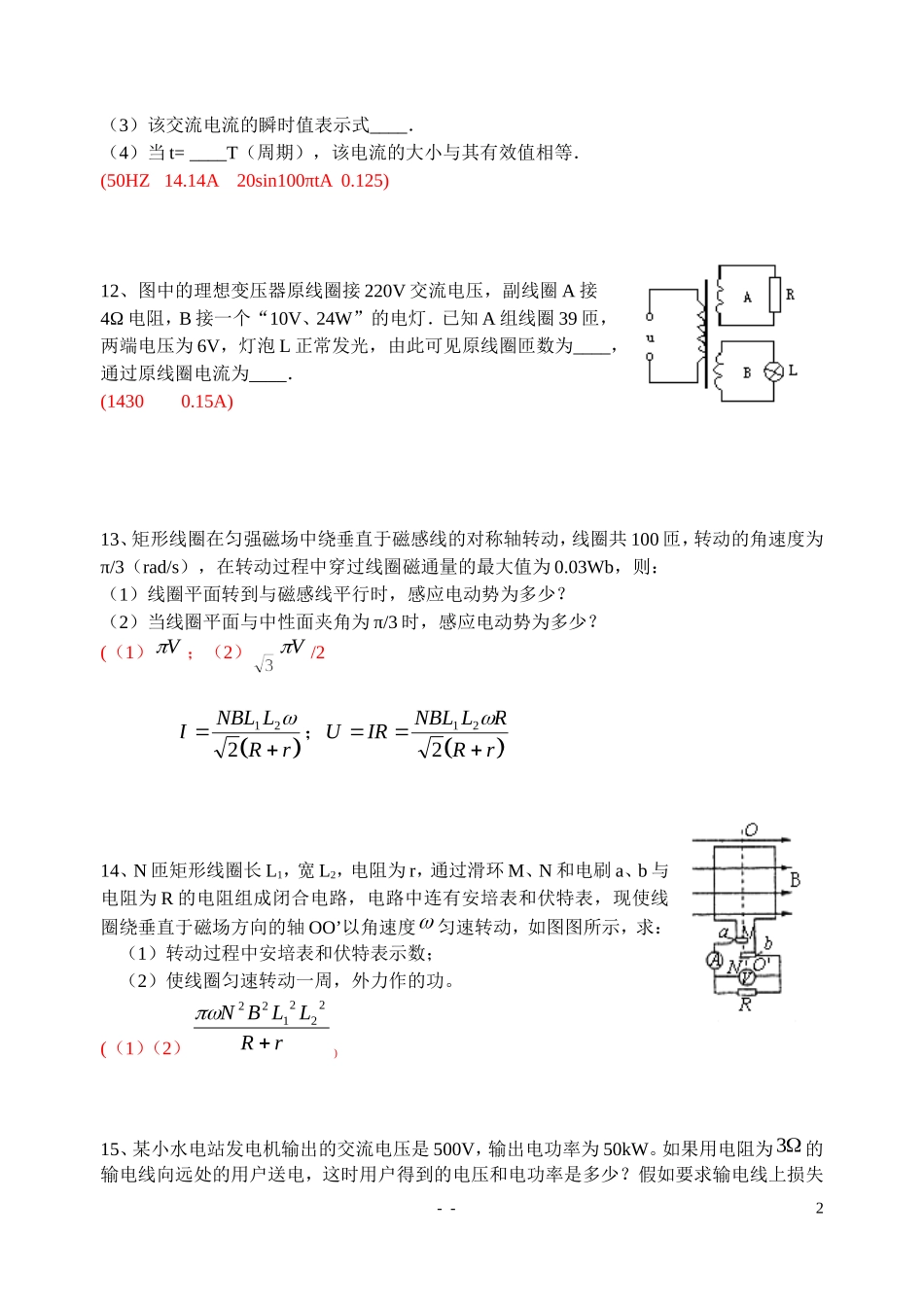

高中物理-第五章交变电流单元试题补充-新人教版选修3-2_第2页
2/3

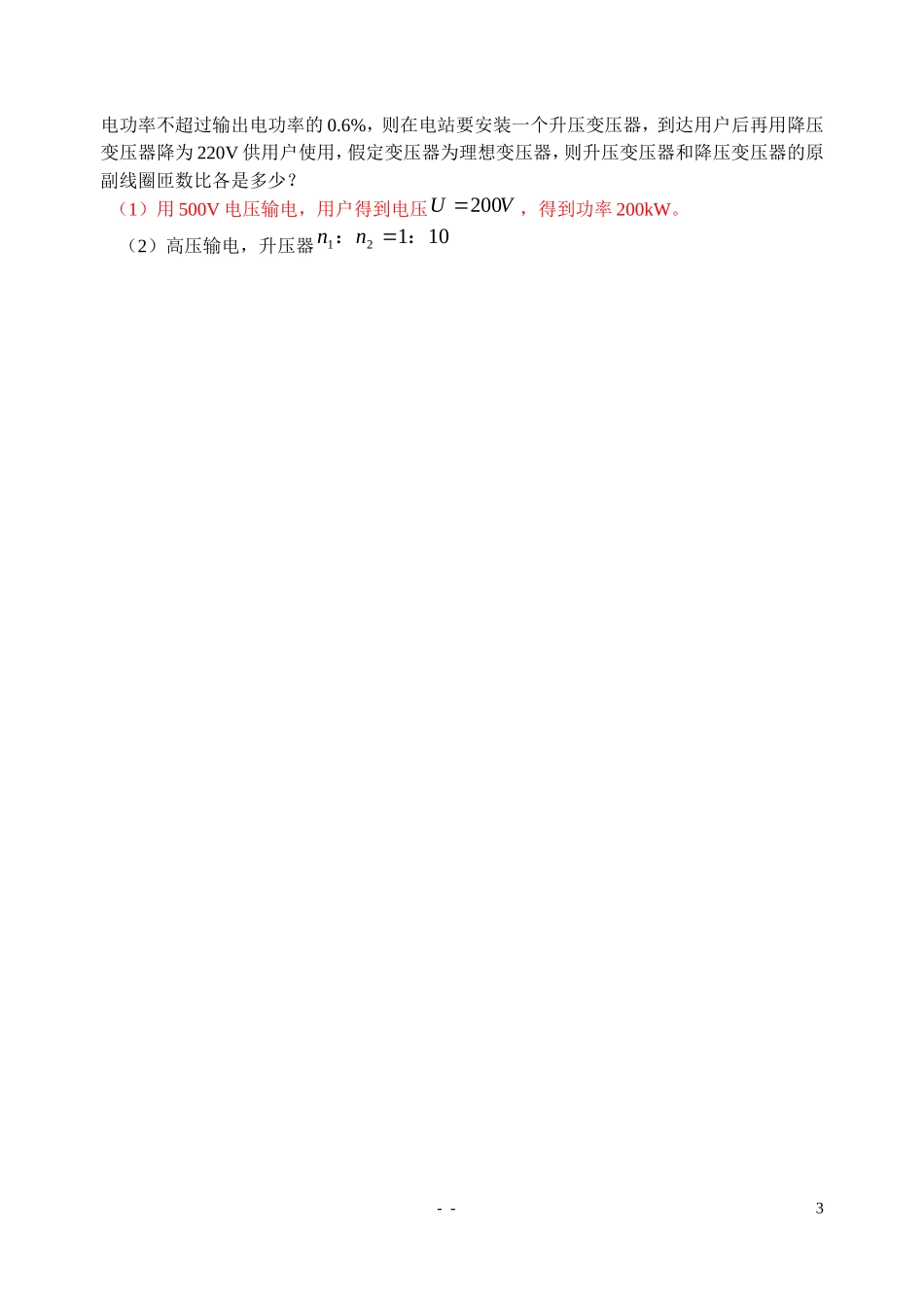

高中物理-第五章交变电流单元试题补充-新人教版选修3-2_第3页
3/3
交变电流补充6、一矩形线圈,绕垂直于匀强磁场并位于线圈平面内的固定轴转动.线圈中的感应电动势e随时间t的变化如图所示.下面说法中正确的是:[D]A.t1时刻通过线圈的磁通量为零B.t2时刻通过线圈的磁通量的绝对值最大C.t3时刻通过线圈的磁通量变化率的绝对值最大D.每当e变换方向时,通过线圈的磁通量绝对值都为最大7、在远距离输电时,输送的电功率为P,输电电压为U,所用导线电阻率为ρ,横截面积为S,总长度为L,输电线损耗的电功率为P′,用户得到的电功率为P用,则P′、P用的关系式正确的是:[BD]8、理想变压器副线圈通过输电线接两个相同的灯泡L1和L2,输电线的等效电阻为R,开始时,开关S是断开的,如图所示,在S接通后,以下说法正确的是(ACD)A.灯泡L1两端的电压减小B.通过灯泡L1的电流增大C.原线圈中的电流增大D.变压器的输入功率增大10、小型水力发电站的发电机有稳定的输出电压,它发出的电先通过电站附近的升压变压器升压,然后通过输电线路把电能输送到远处用户附近的降压变压器,经降低电压后再输送至各用户.设变压器都是理想的,那么在用电高峰期,随用电器功率的增加将导致(CD)A.升压变压器初级线圈中的电流变小B.升压变压器次级线圈两端的电压变小C.高压输电线路的电压损失变大D.降压变压器次级线圈两端的电压变小11、一个按正弦规律变化的交流电流的图象如图所示.根据图象可以知道(1)该交流电流的频率是____.(2)该交流电流的有效值是____.--1(3)该交流电流的瞬时值表示式____.(4)当t=____T(周期),该电流的大小与其有效值相等.(50HZ14.14A20sin100πtA0.125)12、图中的理想变压器原线圈接220V交流电压,副线圈A接4Ω电阻,B接一个“10V、24W”的电灯.已知A组线圈39匝,两端电压为6V,灯泡L正常发光,由此可见原线圈匝数为____,通过原线圈电流为____.(14300.15A)13、矩形线圈在匀强磁场中绕垂直于磁感线的对称轴转动,线圈共100匝,转动的角速度为π/3(rad/s),在转动过程中穿过线圈磁通量的最大值为0.03Wb,则:(1)线圈平面转到与磁感线平行时,感应电动势为多少?(2)当线圈平面与中性面夹角为π/3时,感应电动势为多少?((1)V;(2)V/214、N匝矩形线圈长L1,宽L2,电阻为r,通过滑环M、N和电刷a、b与电阻为R的电阻组成闭合电路,电路中连有安培表和伏特表,现使线圈绕垂直于磁场方向的轴OO’以角速度匀速转动,如图图所示,求:(1)转动过程中安培表和伏特表示数;(2)使线圈匀速转动一周,外力作的功。((1)(2)NBLLRr221222)15、某小水电站发电机输出的交流电压是500V,输出电功率为50kW。如果用电阻为3的输电线向远处的用户送电,这时用户得到的电压和电功率是多少?假如要求输电线上损失--2INBLLRrUIRNBLLRRr121222;电功率不超过输出电功率的0.6%,则在电站要安装一个升压变压器,到达用户后再用降压变压器降为220V供用户使用,假定变压器为理想变压器,则升压变压器和降压变压器的原副线圈匝数比各是多少?(1)用500V电压输电,用户得到电压UV200,得到功率200kW。(2)高压输电,升压器nn12110::--3
